现场可编程门阵列（FPGA）芯片设计的基础知识、设计流程、各类应用场景

这次讲的FPGA 是一种可重复编程的集成电路，能够实现可定制的数字逻辑设计，为设计师和工程师提供了一个快速原型开发平台，用于构建复杂、高效且创新的数字电子解决方案。

引言

现场可编程门阵列（FPGA）已成为一种多功能且强大的技术，使工程师能够创建定制化、可重构的数字电路。凭借其独特的灵活性、并行处理能力以及快速原型开发优势，FPGA 已广泛应用于通信、航空航天、汽车等多个行业。

本篇文章旨在帮助您掌握 FPGA 设计的基础知识、设计流程、各类应用场景，以及实现高效、高质量设计的最佳实践。阅读完本文后，您将建立起扎实的 FPGA 系统设计基础，从而在自己的项目中充分发挥这项卓越技术的全部潜力。

理解 FPGA 基础知识

在本节中，我们将深入探讨现场可编程门阵列（FPGA）的基础知识，包括其主要组成部分、优势，以及与专用集成电路（ASIC）和微控制器等其他技术的对比。

什么是 FPGA？

现场可编程门阵列（FPGA）是一种半导体器件，可在制造完成后进行编程和重复编程，以实现各种数字逻辑功能。FPGA 通过提供可编程的硬件模块和互连资源，能够灵活配置以执行广泛的任务，从而为实现数字电路提供了一种独特的方法。

FPGA 的组成部分

现场可编程门阵列（FPGA）由多个关键组件构成，这些组件协同工作，以实现和配置定制化的数字电路。FPGA 的主要组成部分包括：

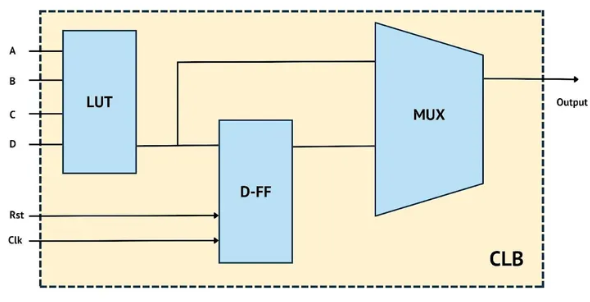

可配置逻辑块（CLB, Configurable Logic Blocks）：

这是 FPGA 的基本构建单元，包含查找表（LUT）、触发器（flip-flops），有时还包括专用的算术单元。CLB 可被配置为执行各种组合逻辑和时序逻辑功能。

编程互连点（PIP, Programmable Interconnect Points）：

这些是可编程的开关和布线资源，用于连接 FPGA 内部的 CLB 与其他组件。PIP 提供了灵活的信号路由与互连能力，使芯片上不同元件之间能够高效通信。从底层来看，晶体管是 FPGA 的基本构建单元，构成了 CLB 和 PIP。

输入/输出块（IOB, Input/Output Blocks）：

这些是 FPGA 与外部设备或电路板上其他组件之间的接口。IOB 可配置以支持多种信号标准和通信协议，使 FPGA 能够与各种外设进行通信。

块存储器（BRAM, Block RAM）：

这是 FPGA 芯片上的嵌入式存储器，用于数据存储和实现各类存储功能。相比片外存储器，BRAM 速度更快、访问延迟更低。

数字信号处理块（DSP Blocks）：

这些是专用于高速执行算术运算（如乘法和累加）的硬件模块。DSP 块广泛应用于信号处理和滤波等场景。

时钟管理资源：

包括锁相环（PLL, Phase-Locked Loops）和数字时钟管理器（DCM, Digital Clock Managers），用于在 FPGA 内部生成、分配和管理时钟信号。这些资源有助于在整个器件中维持精确的时序和同步。

配置存储器（Configuration Memory）：

这是一种闪存，用于存储配置比特流（bitstream）。该比特流用于对 FPGA 进行编程，以实现所需的数字电路。在 FPGA 启动时或需要重新编程时，该比特流会被加载到芯片中。

传统上，代码是编写后编译成指令，在处理器上运行的。然而，对于 FPGA 而言，可以使用硬件描述语言（HDL）以不同的方式编写代码。这段代码随后会被综合（synthesized）为实际的硬件模块，并在 FPGA 上直接配置以执行所需的逻辑功能。FPGA 中的这些硬件模块由寄存器和各种类型的逻辑门组成，例如与门（AND）、或门（OR）、或非门（NOR）、非门（NOT）、异或门（XOR）和同或门（XNOR）。这些逻辑门可以组
