1. FPGA架构理解 1.1 FPGA的基本概念

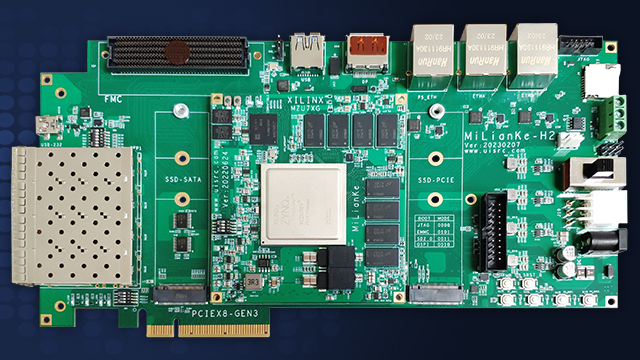

FPGA（Field Programmable Gate Array）是一种可以通过编程来配置的半导体设备。它由大量可编程逻辑块（logic blocks）、可配置输入/输出模块（I/O modules）和可编程互连组成。这些组成部分允许设计师根据需要定制逻辑电路，从而实现特定的功能。
1.2 FPGA的主要特点
FPGA的设计特点包括高度灵活性和可重配置性，这使得其在需要现场更新或适应不同应用场景的场合中具有很大优势。FPGA还支持并行处理，能够实现高性能的计算。此外，由于其非易失性，FPGA在断电后仍能保持配置信息，保证了系统稳定性和可靠性。
1.3 FPGA的常见应用场景
FPGA广泛应用于数字信号处理、图像和视频处理、高速数据采集和处理系统、通信协议实现等领域。FPGA的高性能使其成为进行原型设计和快速硬件实现的理想选择。在许多需要实时处理的场合，如雷达信号处理或股票交易系统，FPGA都是不可或缺的硬件加速器。
graph TD;
A[开始] --> B[理解FPGA基础概念]
B --> C[掌握FPGA的特点]
C --> D[了解FPGA的应用场景]
在上文的Mermaid流程图中，以图解的方式清晰地展示了理解FPGA架构的步骤：首先从基础概念开始，然后深入掌握其特点，并最终了解FPGA的多样应用场景。这样的结构设计有助于读者按照逻辑顺序逐步深入理解FPGA。
2. 逻辑优化技术 2.1 逻辑优化的基础知识
逻辑优化是FPGA设计过程中不可或缺的一环，它通过各种技术手段提升设计的性能，降低成本，延长产品的市场竞争力。
2.1.1 逻辑资源与实现方式
在FPGA架构中，逻辑资源主要由查找表（LUTs）、寄存器（Flip-Flops）、乘法器、存储块等组成。设计者需根据应用需求合理使用这些资源以实现特定的逻辑功能。LUTs通常用作组合逻辑的实现，而寄存器则用于数据存储和时序逻辑的实现。在实现方式上，可以是手动编写硬件描述语言（HDL），也可以利用EDA工具进行高级综合，将高层次的设计语言转换为具体的逻辑门电路。
例如 ，当设计一个简单的算术运算器时，我们可以手动编写Verilog或VHDL代码，也可通过综合工具自动生成逻辑电路。在此过程中，优化的目标是减少LUTs和寄存器的使用数量、降低功耗、同时确保设计满足时序要求。
// 一个简单的2输入加法器的Verilog代码示例
module adder(
input [3:0] A,
input [3:0] B,
output [4:0] Sum
);
assign Sum = A + B;
endmodule
2.1.2 逻辑优化的目的和重要性
逻辑优化的目的是为了提高逻辑电路的性能，减少所需的资源数量，从而降低成本和功耗。这在FPGA设计中尤为重要，因为FPGA的物理资源是有限的。高效的逻辑优化可以确保设计在满足性能要求的同时，尽可能地减少资源消耗。
逻辑优化的重要性体现在：
逻辑优化是一个迭代的过程，设计师需要不断平衡性能、资源和功耗之间的关系，以达到最佳的设计结果。
2.2 逻辑优化的策略与方法
逻辑优化的策略和方法多种多样，设计师需要根据具体的应用场景和FPGA的特性进行选择和应用。
2.2.1 逻辑压缩和重映射
逻辑压缩（logic compression）主要是通过算法减少逻辑电路中的冗余部分，使得逻辑表达更为精简。而逻辑重映射（logic remapping）则是在保留逻辑功能的前提下，将逻辑映射到不同的资源上，以优化电路性能。
逻辑压缩操作示例 ：
假设有一个逻辑功能由多个LUT实现，而部分输入是固定的，我们可以将这些固定输入的LUTs转换为与门或或门，减少LUT的使用数量。
2.2.2 逻辑分解和重组
逻辑分解是指将复杂的逻辑函数分解成若干个简单的子函数。逻辑重组则是指在满足逻辑等价的前提下，重新组织逻辑表达式，以实现优化。
逻辑重组的操作示例 ：
对如下表达式进行优化：
F = (A + B) * C + D
我们可以将表达式重组为：
F = A * C + B * C + D
重组后表达式逻辑更加清晰，可能在综合时得到更优的结果。
2.2.3 状态机优化技术
状态机优化关注于减少状态机中的状态数量，优化状态转移逻辑，以及合并相似的状态。这样可以减少电路中所用的存储资源，并提高效率。
状态机优化操作示例 ：
// 状态机的Verilog代码示例
module state_machine(
input clk,
input reset,
input in,
output reg out
);
reg [1:0] state, next_state;
always @(posedge clk or posedge reset) begin
if (reset)
state <= 2'b00;
else
state <= next_state;
end
always @(*) begin
case (state)
2'b00: out = in;
2'b01: out = ~in;
2'b10: out = 1'b0;
2'b11: out = 1'b1;
default: out = 1'b0;
endcase
end
endmodule
在上述状态机中，如果状态机的状态较多且状态转移复杂，可以考虑合并状态或者简化状态转移逻辑来实现优化。
2.3 逻辑优化的工具应用
逻辑优化的工具应用包括EDA工具的使用以及脚本和自定义约束的应用，通过这些工具可以自动化地执行优化工作，加速设计流程。
2.3.1 商业EDA工具的使用
商业EDA（Electronic Design Automation）工具如Xilinx Vivado、Intel Quartus Prime等，提供了丰富的逻辑优化功能。通过这些工具，设计师可以执行综合优化、布局布线优化等步骤，以提升设计的整体性能。
2.3.2 脚本和自定义约束的应用
通过编写Tcl或Python脚本，可以自动执行重复性的设计优化工作，提高设计效率。同时，通过自定义约束文件（如SDC文件），可以对设计进行精细的时序约束设置，指导EDA工具进行更优的优化。
# 一个简单的Tcl脚本示例，执行综合优化流程
set synth_script [open "synthesis_script.tcl" r]
set script_data [read $synth_script]
close $synth_script
eval $script_data
通过这些策略与方法，设计师可以系统地进行逻辑优化，实现性能提升、资源节约和功耗降低的目标。下一章节将深入探讨分块与模块化设计，这是另一种重要的优化手段，对提升设计的可管理性和可重用性至关重要。
3. 分块与模块化设计 3.1 分块设计的基本原则 3.1.1 设计重用和模块化的好处
在现代FPGA设计中，分块与模块化设计是一种被广泛采纳的设计范式。这一方法的核心理念是将一个大的设计分解为多个小的、可管理的和可重用的模块。这种设计方法的好处是多方面的：
增强可重用性 ：模块化设计允许设计者创建可以在不同项目中重复使用的模块。一旦一个模块被验证和测试，它就可以被保留起来，为将来的需求提供方便。
简化设计流程 ：通过模块化，设计者可以并行处理多个模块，这不仅加快了开发速度，而且允许团队成员专注于特定的设计部分，提高效率。
降低复杂性 ：将复杂的设计分解为较小的模块，每个模块都有特定的功能，这使得管理复杂性变得更加容易，并有助于调试和维护。
加快时序收敛 ：小模块通常具有更易管理的时序路径，这有助于加快时序的分析与优化过程。
3.1.2 设计的层次结构和接口规范
分块设计的另一个重要方面是建立清晰的层次结构和定义严格的接口规范：
层次结构 ：分块设计中每个模块都有明确的层次，高层模块负责协调多个子模块。这种层次结构有助于保持设计的逻辑清晰和组织有序。
接口规范 ：模块间通过定义良好的接口进行通信。接口包括数据宽度、时钟域、复位逻辑等，它们为模块间提供了一个清晰的交互方式。
3.2 模块化设计的实践技巧 3.2.1 模块划分与接口设计
模块划分是模块化设计过程中的一个重要步骤，而接口设计则是模块之间协调工作的关键。
模块划分 ：根据设计的功能和复杂性，确定模块的大小和边界。通常，将具有相似功能或操作的数据路径和控制逻辑分为一个模块。
接口设计 ：设计模块接口时需要考虑到模块的功能、性能需求以及与其他模块的交互。接口设计的简单与复杂程度取决于模块间的交互复杂性。
3.2.2 模块间通信与数据同步
在模块化设计中，模块间通信和数据同步是保证整体设计正确运行的关键。
通信机制 ：模块间通信可以通过共享内存、寄存器、总线等实现。通信机制的选择依赖于模块间的数据流特性和同步需求。
数据同步 ：在多时钟域系统中，数据同步是一个重要的考虑因素。应选择合适的同步机制，如双触发器或握手协议，以防止亚稳态的问题。
3.3 分块与模块化设计的挑战 3.3.1 跨模块的时序和资源管理
分块与模块化设计在提升设计效率的同时也带来了跨模块的时序和资源管理挑战：
时序管理 ：模块化的边界可能会切断重要的时序路径，需要在模块外部实施额外的时序管理措施，如跨模块的时钟管理。
资源调度 ：模块化设计可能引入资源冗余，需要对模块内的资源使用进行优化，以充分利用FPGA内部的资源。
3.3.2 模块化设计中的测试和验证
模块化设计中的测试和验证对于保证设计质量和可靠性至关重要。
单元测试 ：对每个模块进行单独的单元测试，确保模块的功能正确性。
集成测试 ：模块集成后进行集成测试，确保模块间交互按预期工作。
系统测试 ：在模块和模块间通信完全集成后，进行系统测试以验证整个设计的行为。
在这一章节中，我们介绍了分块与模块化设计的原则、实践技巧以及面临的挑战，并在实践中详细探讨了模块划分、接口设计、时序和资源管理以及测试和验证的重要性。接下来，我们将深入了解时序分析的实践，这在设计和验证过程中是不可或缺的环节。
4. 时序分析实践 4.1 时序分析基础 4.1.1 FPGA的时序概念
FPGA（现场可编程门阵列）是一个高度灵活的硬件平台，广泛应用于数字信号处理、通信系统和许多其他电子设计中。它允许开发者在硬件上实现复杂的逻辑功能。在FPGA设计中，时序是指信号在各个逻辑单元之间传播所需的时间。良好的时序管理是确保FPGA正确操作和提高系统性能的关键因素。
时序问题通常表现为建立时间（setup time）和保持时间（hold time）违规。建立时间指的是输入信号必须在时钟边沿到来前稳定存在的时间，而保持时间指输入信号在时钟边沿后必须保持稳定的时间。FPGA设计时，需要确保数据在这些时间约束内稳定传输，以避免逻辑错误。
4.1.2 时序约束与报告解读
为了确保设计满足时序要求，设计师通常会施加时序约束，并使用时序分析工具进行验证。时序约束包括了时钟定义、输入输出延迟、时钟域交叉的同步要求等。施加时序约束之后，EDA（电子设计自动化）工具会生成时序报告，设计师依据这份报告调整设计。
时序报告主要由以下几个部分组成：
解读时序报告需要关注时序违规的路径，并查看设计中是否存在不必要的逻辑或布线延迟。设计师可能需要通过调整逻辑或增加资源来解决这些问题。
4.2 时序分析的工具和方法 4.2.1 静态时序分析工具的使用
静态时序分析（Static Timing Analysis, STA）是一种不实际运行电路而进行时序检查的方法。它分析电路的所有可能路径，以确保设计满足时序要求。STA工具会检查整个设计的所有路径，并报告是否有路径未能满足时序约束。
使用STA工具的关键步骤包括：
静态时序分析工具如Xilinx的XST、Intel的TimeQuest和Synopsys的PrimeTime等都提供高级分析功能，可以有效识别时序问题并提供解决方案建议。
4.2.2 动态时序分析技术
动态时序分析是指在实际硬件或者模拟环境中进行时序检查的方法。与静态时序分析不同，动态分析可以在仿真过程中捕获时序问题，允许设计师观察信号和时钟边沿之间的相互作用。
动态时序分析的关键步骤包含：
动态时序分析通常结合仿真工具（如ModelSim）进行，可提供对设计时序行为的深入洞察。
4.3 时序优化的策略 4.3.1 时钟域交叉和同步设计
在多时钟域的FPGA设计中，时钟域交叉（CDC）问题是常见的时序挑战之一。CDC问题出现于两个或多个不同频率的时钟域之间传输信号时，可能会导致信号损坏或时序问题。
解决CDC问题的关键策略包括：
4.3.2 时序闭合和关键路径优化
时序闭合是指对设计进行调整以确保所有的时序约束都能满足的过程。关键路径是决定整体设计速度的最长路径。优化关键路径对于提高设计性能至关重要。
优化关键路径的策略包括：
通过细致的逻辑优化、资源分配和布线调整，可以实现设计的时序闭合，确保设计在最坏情况下的性能表现。
5. 布线布局策略 5.1 布线布局的基本原理 布线资源和布线层次
布线资源是指在FPGA中用于连接各个逻辑元件之间的金属导线，它们可以分为水平和垂直两种方向，并且每种方向上都有多层布线资源。布线层次的设计是为了让设计者能够更高效地利用FPGA内部的金属层资源，以减少信号传输的延迟，提高整体的性能。
在FPGA的布线设计中，信号需要在不同层次之间进行切换，这要求FPGA架构支持多层金属互连。这些层次根据不同的物理特性和应用场景，如高速信号传输、大电流供电等，被优化成不同的布线资源。
在布线层次设计中，需要确保关键信号路径可以使用短的高速布线资源。此外，布线层次的设计也会影响到布线拥塞问题，而解决布线拥塞又是优化布局的重要步骤之一。
布线策略对性能的影响
布线策略指的是在FPGA设计中如何有效地使用布线资源，包括布局和布线两个阶段。布局阶段决定逻辑元件的位置，而布线阶段则根据布局的结果连接这些元件。
布线策略的好坏直接影响到FPGA设计的性能，尤其是时序和信号完整性。有效的布线策略可以减少信号传播延迟、降低功耗、减少信号干扰，并避免潜在的信号完整性问题，比如串扰、反射、信号衰减等。
具体而言，良好的布线策略会考虑信号路径的长度、信号之间的相互影响，以及信号路径的负载。布局时，应尽量将高频使用的逻辑元件放在相近的位置，并通过布线层次设计和布线资源分配来降低布线拥塞。
5.2 布线布局的实践方法 优化布线资源分配
优化布线资源分配需要仔细规划逻辑元件之间的连接关系。在设计初期，可以通过约束来指导布局工具，将经常交互的逻辑元件放置得更接近，减少信号路径的长度。
在布线阶段，工具通常会自动选择最佳的布线资源来满足设计要求。但设计者也可以通过指定特定的布线层次或者手动调整布线路径，以实现更佳的布线资源分配。
在某些情况下，设计者可能需要手动介入优化，例如当自动工具无法满足特定的时序要求时。此时，可以通过修改布局或给出更明确的布线指导来手动调整关键信号的布线路径。
解决布线拥塞和延时
布线拥塞通常是由于设计过于复杂，导致某个区域的布线资源被过度使用。解决布线拥塞问题通常需要从设计层面进行改进，例如优化逻辑设计以减少资源使用，或者增加布线层次以提供更多的布线资源。
在出现拥塞的区域，可以通过优化布局来降低该区域的布线需求。具体的方法包括合并逻辑路径、简化逻辑设计或者重新组织模块布局。在布线阶段，也可以采用不同的布线策略来绕过拥塞区域，例如使用不同的布线层次或者改变信号的方向。
延时是FPGA设计中的一个关键因素，特别是在高速应用场合。要解决因布线引起的时间延迟，设计者需要分析时序报告，了解关键信号路径，并采取措施进行优化。例如，可以通过增加缓冲器来减少长路径的延迟，或者通过重映射逻辑元件的位置来缩短路径长度。
5.3 布线布局与信号完整性 信号完整性问题的识别和解决
信号完整性问题包括但不限于反射、串扰、电源噪声、信号衰减等。这些问题通常会导致信号失真，影响FPGA的性能和可靠性。
要识别信号完整性问题，设计者需要使用信号完整性分析工具，根据工具提供的报告来分析信号波形和时序。一旦识别出潜在问题，可以采取多种措施进行解决，例如：
高速信号布线的特殊考虑
在高速信号布线中，布线策略需要特别注意信号的传输速率，因为高速信号更容易受到布线因素的影响。高速信号布线应该尽量短，使用较近的金属层，避免穿越过多的逻辑单元，减少信号之间的串扰。
为了更好地处理高速信号布线，设计者需要考虑以下几点：
通过以上的策略，可以在设计阶段减少信号完整性问题的发生，并保证FPGA设备在高速工作状态下的稳定性和可靠性。
接下来，我们将会探讨如何在实际的FPGA设计中应用这些布线布局策略，以及如何使用EDA工具来实现优化。同时，我们将通过一个案例分析来说明在现实项目中如何解决复杂的布线问题。
6. 资源分配方法
资源分配是FPGA设计中的一项关键任务，它直接影响到设计的性能、功耗和成本。合理的资源分配可以提升FPGA的利用率，减少不必要的资源浪费，从而降低成本和功耗。本章节将详细介绍资源分配的目标和原则、策略和技术，最后通过案例分析来展示资源优化的应用。
6.1 资源分配的目标和原则
资源分配的目标是在保证设计性能的前提下，最大化FPGA内部资源的使用效率。而原则是基于FPGA的资源特性，合理规划资源的使用，以满足设计需求。
6.1.1 FPGA资源的种类和特性
FPGA主要包含逻辑单元、输入/输出单元、存储单元、DSP单元、时钟管理单元等。不同的资源具有不同的特性，例如：
6.1.2 资源分配的优化目标
资源分配的优化目标通常包括：
6.2 资源分配的策略和技术
有效的资源分配策略和技术能够显著提升设计的最终效果。
6.2.1 自动资源分配工具的应用
现代EDA工具提供了自动资源分配的功能，能根据设计的需要和约束自动进行资源规划。这些工具通常基于复杂的算法来优化资源分配，比如：
graph LR
A[开始资源分配]
A --> B[分析设计需求]
B --> C[分配逻辑资源]
C --> D[优化时钟管理]
D --> E[资源调整与重映射]
E --> F[输出资源分配报告]
F --> G[资源分配完成]
6.2.2 手动资源分配的方法和技巧
虽然自动工具功能强大，但手动资源分配在某些复杂场景下仍必不可少。手动分配资源需要深入理解FPGA资源特性和设计需求，常用的方法包括：
6.3 资源优化的案例分析
通过案例分析，我们可以更直观地理解资源分配和优化的实际应用。
6.3.1 成功案例分享
假设有一款图像处理应用，它需要进行实时的图像转换。设计者通过手动资源分配将图像数据流进行合理划分，确保每个处理步骤都能够高效运行，同时避免了资源的冗余。通过优化资源使用，成功实现了设计性能的提升，同时降低了系统整体功耗。
6.3.2 常见资源优化问题和解决策略
在资源分配中常遇到的问题包括资源冲突、资源使用不均衡等。解决策略通常包括：
通过以上章节内容，我们可以看到资源分配在整个FPGA设计过程中的重要性。正确的资源分配方法和技术不仅能够帮助设计师解决实际问题，还能够提升设计效率和产品性能。
7. 功耗管理技术
功耗管理是任何现代FPGA设计不可或缺的一部分。随着集成电路工艺尺寸的不断缩小，功耗问题变得更加突出，它不仅关系到设备的可靠性，还直接关联到系统的能效比、散热需求和长期稳定性。
7.1 功耗在FPGA设计中的重要性 7.1.1 功耗对系统性能的影响
功耗是衡量FPGA系统性能的另一个关键因素。高功耗可能导致散热问题、降低设备的可靠性，甚至在极端情况下，导致硬件损坏。在便携式设备和热敏感的应用中，功耗对系统设计的限制尤为明显。过多的功耗会缩短设备的电池寿命，影响用户体验，并可能需要更大的电池容量或更频繁的充电周期，这对于移动计算设备来说尤其重要。
7.1.2 功耗管理的目标和策略
为了有效地控制功耗，FPGA设计工程师需要采取一系列策略。功耗管理的目标通常包括减小静态功耗（即不进行任何计算时的功耗）和动态功耗（即执行任务时产生的功耗）。实现这些目标的策略包括使用低功耗设计组件、优化逻辑设计、调整时钟树、使用功耗优化的布线布局以及合理利用FPGA的电源管理功能。
7.2 功耗优化的方法和工具 7.2.1 动态和静态功耗优化技术
动态功耗通常是由于开关活动和内部节点电容的充放电导致的。减少动态功耗的方法包括优化逻辑设计以减少信号切换次数、调整时钟策略以降低时钟频率、实施门控时钟和多阈值CMOS（Multi-Threshold CMOS, MTCMOS）技术。
静态功耗，也称为漏电流功耗，是由晶体管的亚阈值导电和栅介质漏电造成的。通过选择适当的晶体管阈值电压、采用更先进的制程技术，以及在不活动时关闭电源（例如，使用电源门控技术）等方式可以减少静态功耗。
7.2.2 功耗分析工具的运用
功耗分析工具是优化功耗不可或缺的辅助手段。这些工具可以提供对FPGA设计功耗的深入分析和可视化。它们通常能够帮助设计者识别功耗热点并提供降低功耗的建议。例如，Xilinx Vivado提供Power Analyzer，而Intel Quartus Prime则有其功耗分析工具。这些工具不仅可以评估整个设计的功耗，还能针对特定模块或路径进行功耗分析。
7.3 功耗管理的实践案例 7.3.1 实际项目中的功耗优化实践
在实际项目中，功耗优化通常需要在设计的早期阶段就着手进行。通过不断地迭代和优化，设计者可以实现最佳的功耗性能比。例如，在一款无线通信设备中，通过选择合适的FPGA型号、优化逻辑设计并结合专用的低功耗模式，最终实现了大约20%的功耗降低。
7.3.2 面向未来的功耗管理趋势
面向未来，随着对能效要求的不断提高和更先进的工艺技术的发展，功耗管理将更加依赖于智能化和自适应策略。例如，基于人工智能的功耗优化，通过监控系统运行状态并实时调整策略以达到最优功耗。此外，随着可编程设备的集成度和灵活性的增加，FPGA厂商可能将更多高级功耗管理功能集成到硬件中，以减轻设计者的负担。
功耗管理技术将继续成为FPGA设计过程中的关键组成部分，特别是在高性能和低功耗需求并存的场景下。通过综合运用各种技术和工具，设计者可以有效地平衡性能和功耗之间的关系，从而设计出更加高效、可靠的FPGA系统。
