FPGA实现定点数运算(Verilog)

FPGA实现定点数运算(Verilog)预备知识

小数定点化

Verilog在实现加法和乘法的时候结果位宽应该怎么设定才不会溢出

定点数的加法计算

我们假设都是无符号数，格式为8bit整数，8bit小数

然后计算1.35+2.67这个结果

首先要将这两个数转换为定点数，这里我们就直接使用二进制的在线网站进行转换了

那么获取到这两个数的二进制分别为

1.35 1.01011010

2.67 10.1010110

这两个数字肯定是有误差的，然后完成这两个数的加法，代码和整数加法是一样的，只需要我们记住小数点的位置即可

wire[15:0] a;
wire[15:0] b;
wire[15:0] c;

assigna = 16'b0000_0001_0101_1010;
assignb = 16'b0000_0010_1010_1100;
assignc = a + b;

定点数的乘法

仍然以上述数字为例

wire[15:0] a;
wire[15:0] b;
wire[31:0] c;

assigna = 16'b0000_0001_0101_1010;
assignb = 16'b0000_0010_1010_1100;
assignc = a * b;

这里我们将c的位宽由16bit扩展到了32bit，这是因为a是8bit的小数位，b也是8bit的小数位，那么a和b相乘的话，小数位就有16bit了，如果我们还以16bit来保存结果的话就会出现严重的溢出，因为16bit只够保留小数位，整数位会全部溢出。

饱和截断

我们肯定不可能仍由位宽进行扩展，不然对使用的资源来说将是灾难性的，那么我们就可以进行对小数位进行截断，比如上述计算中小数位16bit，那么我们可以将结果重新截断为8bit，最简单的办法就是将低8bit的小数位给丢掉

wire[15:0] a;
wire[15:0] b;
wire[31:0] c;
wire[23:0] d;

assigna = 16'b0000_0001_0101_1010;
assignb = 16'b0000_0010_1010_1100;
assignc = a * b;
assignd = c[31:8];

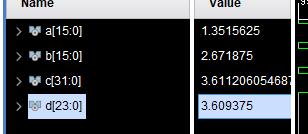

可以看到小数部分就被截断了低bit，数字也变小了。

这里只对小数做了处理，所以d只缩减到了24bit，并没有缩减到16bit，也可以对整数位进行饱和处理来进一步缩减位宽，这个就取决于实际需要了

当然还有更复杂的舍入方法，比如四舍五入，向偶数舍入，向奇数舍入，向0舍入等。

混合计算

比如先计算1.35*2.67，然后后面经过一些其他步骤之后需要加上1.25那么代码应该怎么写

wire[15:0] a;
wire[15:0] b;
wire[15:0] c;
wire[31:0] d;
wire[31:0] e;

assigna = 16'b0000_0001_0101_1010;
assignb = 16'b0000_0010_1010_1100;
assignc = 16'b0000_0001_0100_0000;
assignd = a * b;
assigne = d + {c, 8'd0};

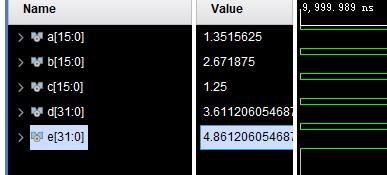

可以看到在进行加法的时候我们在c后面补了8个零，这是因为a*b得到的结果d已经变成16bit的小数位了，而c还是8bit小数位，所以我们需要在后面补8个零从而让其小数点对齐保证计算正确。

所以在进行定点数的计算的时候最重要的是时刻记住小数点的位置。
