02体验FPGA开发流程

FPGA 开发流程

标准的 FPGA 开发流程主要有以下几个步骤：

FPGA 工程管理

从上面的 FPGA 的开发流程可知，在 FPGA 开发的过程中会产生很多不同功能的文件，为了方便随时查找到对应文件，所以在开始开发设计之前对文件进行分类，便于后期后期文件的查找、管理、移植。在整个开发过程中注意会生成4种文件：

按键控制LED

这里以一个简单的按键控制LED的项目来熟悉FPGA开发流程

需求分析

使用正点原子达芬奇 Pro 开发板上的 KEY0 按键来控制 LED0 灯亮灭。当按键 KEY0 被按下时，LED0 灯被点亮，当按键 KEY0 被弹起时，LED0 灯被熄灭。

硬件介绍

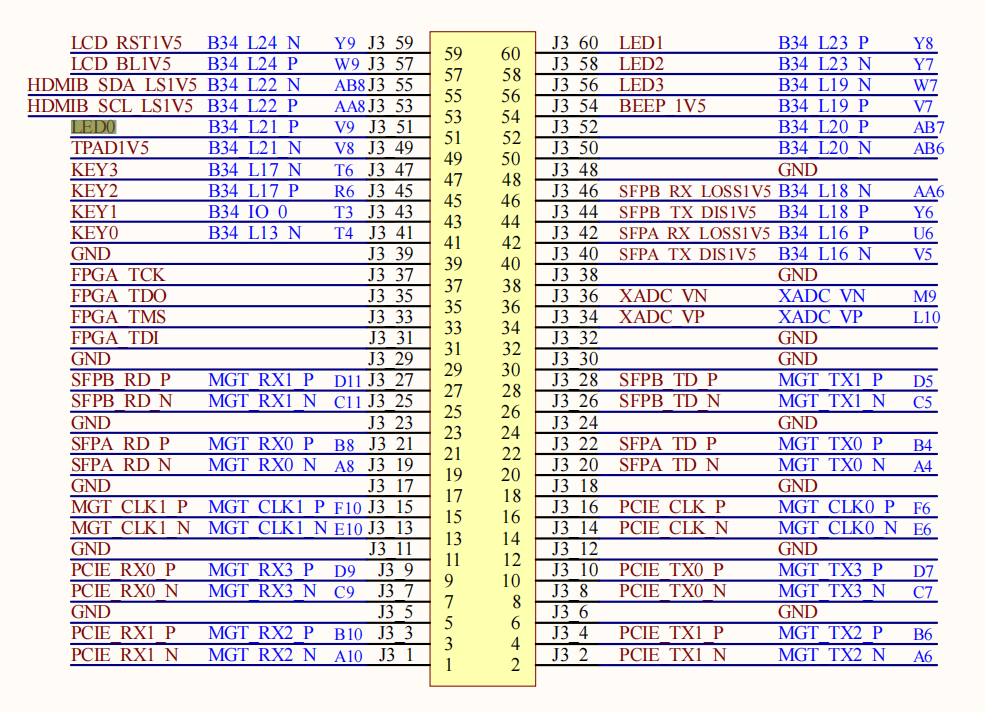

发光二极管的原理图如下所示，发光二极管LED0阴极连到 S8050（NPN三极管）的集电极上，阳极通过电阻与 3.3V 电压相连，三极管的基极与 FPGA 的V9脚相连。可以通过改变三极管的状态来控制 LED 的亮灭，当 FPGA 输出到为高电平时，三极管导通，LED 灯亮，当 FPGA 输出到为低电平时，三极管截止，LED 灯灭。

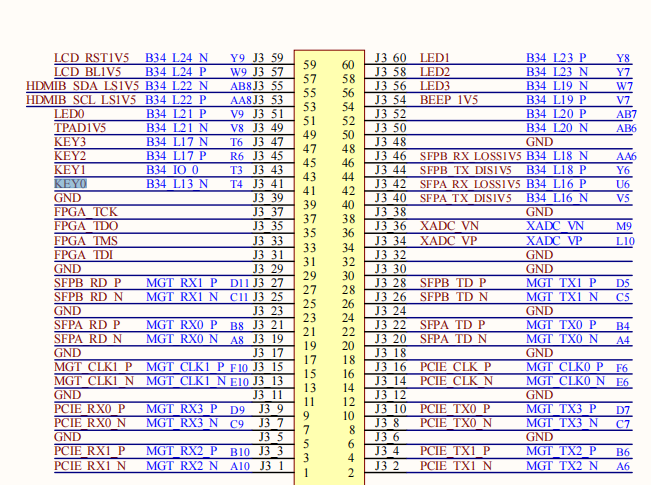

按键原理图如下所示，K0按键一端连接到FPGA的T4脚，另一端连接到地，同时FPGA的T4脚又通过电阻连接到1.5V电源，当按键按下时FPGA的T4脚通过按键与地相通，为低电平，当按键松开时FPGA的T4脚通过电阻与1.5v电源相通，为高电平。

系统设计

因为按键控制LED非常简单，只需要一个模块就可以实现功能，所以本实验不需要模块划分、模块间交互信号梳理的步骤。

绘制系统框图

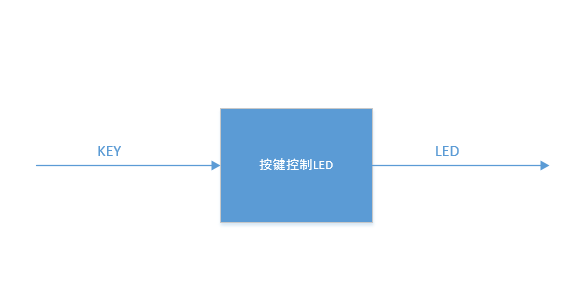

按键控制LED的系统框图如下：

模块端口描述

----------------------------------
信号名	|位宽	|方向	|端口说明
----------------------------------
KEY		|1		|输入	|按键
----------------------------------
LED		|1		|输出	|LED
--------------
