1. FPGA和Verilog简介 1.1 FPGA的基本概念

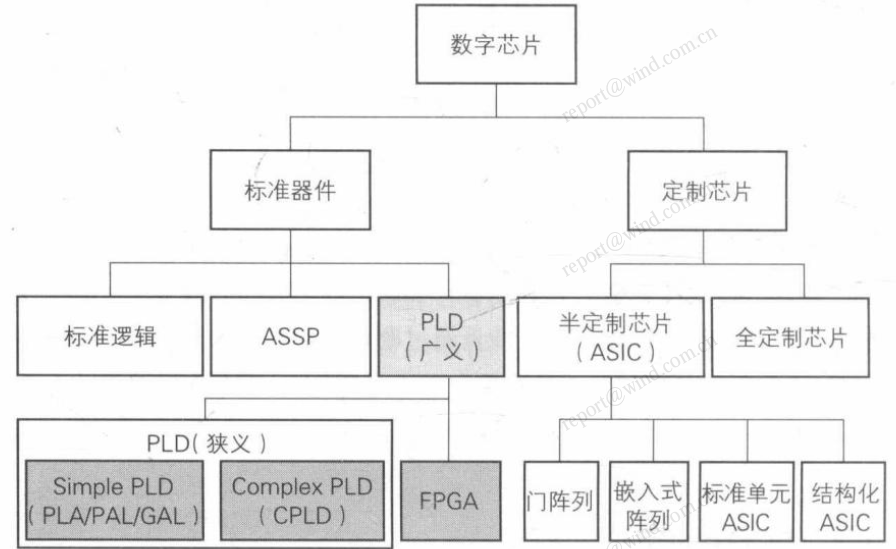

现场可编程门阵列（FPGA）是数字电路设计中的一种重要工具。与传统的ASIC（Application-Specific Integrated Circuit）相比，FPGA以其可编程的灵活性、快速原型开发和成本效益高而受到青睐。FPGA可以被视作一个“半成品”的芯片，设计者可以根据自己的需求对其进行编程，以便在硬件上实现特定的数字逻辑功能。

1.2 Verilog的作用和特点

为了在FPGA上描述和实现复杂的数字逻辑功能，硬件描述语言（HDL）应运而生，其中Verilog是最流行的硬件描述语言之一。Verilog能够模拟数字电路的行为，允许工程师通过文本代码来编写电路，然后通过编译器生成能够在FPGA上运行的配置文件。其主要特点包括易学易用，语法类似于C语言，同时具有强大的模块化和层次化设计能力，使设计师能够构建和管理复杂的系统。

1.3 FPGA与Verilog的结合应用

FPGA和Verilog的结合，使得设计师能够快速地实现自己的数字设计思想。从简单的逻辑门电路到复杂的处理器，FPGA配合Verilog都可以实现。此外，随着技术的发展，FPGA还能够支持高级特性，如动态部分重新配置，使得FPGA应用范围更加广泛，涉及从简单的嵌入式系统到高端的数据处理和通信系统。在接下来的章节中，我们将深入探讨如何使用Verilog在FPGA上实现各种计数器，并分析它们的应用和优化方法。

2. 模N计数器实现 2.1 模N计数器的理论基础 2.1.1 计数器的工作原理和分类

计数器是数字电子系统中不可或缺的组件，用于记录事件发生的次数或周期性事件的时间间隔。其工作原理基于触发器状态的转换，特别是通过时钟脉冲的变化来驱动。计数器主要分为两大类：同步计数器和异步计数器。

同步计数器中的所有触发器由同一个时钟信号控制，因此它们的状态几乎同时改变。这有助于实现高速操作，并且由于时钟脉冲的统一，它们通常更容易设计和调试。

而异步计数器，也被称为串行计数器，触发器的时钟输入并不是由同一个信号控制，它们的状态改变是逐级传递的。这种计数器设计简单，但存在较大的时钟偏斜问题，限制了其在高速应用中的表现。

2.1.2 模N计数器的定义和特点

模N计数器是一种特定的计数器设计，其能够对输入脉冲进行计数，直到达到预设的最大值N。一旦达到该值，计数器就会重置为零，开始新的计数周期。模N计数器在很多电子系统中都有广泛的应用，比如在分频器、定时器和序列发生器中。

模N计数器的特点在于其状态范围限定在0到N-1，而不是2的幂次方。这种设计在需要对特定数量事件进行计数或跟踪时非常有用。它也常常被用来创建具有特定周期的时钟信号，这对于数字通信系统和数字信号处理尤其重要。

2.2 模N计数器的设计方法 2.2.1 同步计数器设计流程

设计一个同步模N计数器主要步骤包括： 1. 确定所需的模数N，并选择合适的触发器（通常是D触发器或JK触发器）。 2. 设计状态转换表，描述计数器在每个时钟周期的状态变化。 3. 建立状态转换图，将状态转换表可视化，这有助于理解状态之间的转换路径。 4. 使用触发器逻辑方程式生成电路的逻辑表达式。 5. 将逻辑表达式转换为电路图，并设计输出逻辑，以检测模N计数器达到N-1后重置为零的条件。

下面展示一个简单的模3同步计数器的Verilog代码实现：

module mod3_counter(
    input clk,          // 时钟信号
    input reset,        // 异步复位信号
    output reg [1:0] q  // 2位输出，足以表示0到2的计数状态
);
always @(posedge clk or posedge reset) begin
    if (reset)
        q <= 2'b00;
    else begin
        if (q == 2'b10) // 当计数器达到2时，下一个状态应为0
            q <= 2'b00;
        else
            q <= q + 1'b1;
    end
end
endmodule

2.2.2 异步计数器设计流程

异步计数器的设计通常采用以下步骤： 1. 确定所需的模数N，设计一个能够达到N-1状态的序列。 2. 为每个状态创建触发器的输出条件，通常是前一个触发器的输出成为下一个触发器的时钟信号。 3. 使用Karnaugh图或卡诺图简化触发器的输入方程式，减少所需的逻辑门数量。 4. 绘制逻辑电路图，包括触发器和组合逻辑门。

以下是基于JK触发器设计的模3异步计数器示例代码：

module mod3_counter_asynchronous(
    input clk,          // 时钟信号
    input reset,        // 异步复位信号
    output [1:0] q      // 2位输出
);
reg j1, k1, j2, k2;
always @(q[0]) begin
    j1 = q[0]; k1 = q[0];
end
always @(q[1] or q[0]) begin
    j2 = q[1] & q[0];
    k2 = ~q[1] & q[0];
end
JK_ff jkff0(
    .j(j1), .k(k1),
    .clk(clk), .reset(reset), .q(q[0])
);
JK_ff jkff1(
    .j(j2), .k(k2),
    .clk(q[0]), .reset(reset), .q(q[1])
);
endmodule
//JK触发器模块的Verilog代码
module JK_ff(
    input j, k, clk, reset,
    output reg q
);
always @(posedge clk or posedge reset) begin
    if (reset)
        q <= 1'b0;
    else begin
        case ({j, k})
            2'b00: q <= q;
            2'b01: q <= 1'b0;
            2'b10: q <= 1'b1;
            2'b11: q <= ~q;
        endcase
    end
end
endmodule

2.3 模N计数器的实现技巧 2.3.1 状态转换图的应用

状态转换图是理解和实现计数器行为的重要工具，尤其对于模N计数器。状态转换图是一个图形化表示，它描绘了计数器所有可能的状态以及这些状态之间如何通过时钟信号转换。

对于模N计数器，状态转换图通常是一个封闭环形，起始于0，经过N-1个状态后又回到0。在设计时，状态转换图有助于识别并解决诸如状态覆盖不足或冲突的问题。

2.3.2 最小项展开法

最小项展开法是一种从状态转换表中直接生成组合逻辑方程的方法。对于模N计数器，每个状态可以表示为一个最小项的组合，最小项是触发器当前输出状态和下一个状态的组合。

例如，一个模3计数器可以用两个D触发器来实现，它们的状态转换表可以用来生成两个输出D1和D0的逻辑方程。这些方程将描述何时将每个触发器从0翻转到1或从1翻转到0，以达到正确的计数序列。

计数器设计中，最小项展开法确保了所有可能的输入组合都被考虑，这样设计出的计数器在任何情况下都能保持正确的计数状态。这种技术在设计复杂计数器或需要精确控制计数逻辑的场景中尤为关键。

在下一章节中，我们将进一步深入探讨二进制计数器的设计，包括同步和异步实现方法，以及它们在数字系统中的重要应用。

3. 二进制计数器设计 3.1 二进制计数器的工作原理 3.1.1 二进制计数器的特点

二进制计数器是一种使用二进制数来记录事件次数的电子计数器，它是数字电路中最基本的单元之一。二进制计数器的每一个状态都对应一个唯一的二进制数，从0开始，每增加一个事件，计数器的值就增加1。计数器通过一系列的触发器来存储二进制位，并根据输入信号进行状态切换。触发器的类型（如D触发器、T触发器或JK触发器）和连接方式决定了计数器的类型（同步或异步）和计数的模式（如二进制计数、十进制计数等）。

二进制计数器的特点包括：

3.1.2 常见的二进制计数器结构

二进制计数器主要有两种结构：同步二进制计数器和异步二进制计数器。

3.2 同步二进制计数器设计 3.2.1 同步二进制计数器的Verilog实现

在Verilog中实现一个简单的4位同步二进制计数器，可以使用如下代码：

module sync_binary_counter(
    input wire clk,        // 时钟信号
    input wire reset,      // 异步复位信号
    output reg [3:0] count // 4位计数输出
);
// 异步复位，同步计数的实现
always @(posedge clk or posedge reset) begin
    if (reset)
        count <= 4'b0000;
    else
        count <= count + 1;
end
endmodule

在上述代码中，每当时钟信号 clk 的上升沿到来时，计数器的值就会增加1。如果复位信号 reset 为高电平，则计数器值会被清零。计数器的值是一个4位的二进制数 count 。

3.2.2 设计中的进位逻辑处理

在更复杂的同步二进制计数器设计中，进位逻辑可能涉及到多个触发器的级联。进位逻辑应确保计数器在正确的时间进行进位，以便计数器能够准确地进行状态切换。设计进位逻辑时，可以使用逻辑门和/或高级的Verilog表达式来实现。

下面是一个4位同步二进制计数器，带有进位逻辑的Verilog实现：

module sync_binary_counter_with_carry(
    input wire clk,        // 时钟信号
    input wire reset,      // 异步复位信号
    output reg [3:0] count // 4位计数输出
);
always @(posedge clk or posedge reset) begin
    if (reset) begin
        count <= 4'b0000;
    end else if (count == 4'b1111) begin
        count <= 4'b0000;
    end else begin
        count <= count + 1;
    end
end
endmodule

该代码中，当计数器值达到最大值 4'b1111 时，计数器将回绕到零。这一进位逻辑确保了计数器能够继续正确计数，而不会因溢出而停止工作。

3.3 异步二进制计数器设计 3.3.1 异步二进制计数器的Verilog实现

异步二进制计数器的Verilog实现与同步计数器相比，主要区别在于计数器状态转换不是由同一个时钟信号驱动。相反，计数器的每一位都由前一位的状态变化来驱动。下面是一个简单的3位异步二进制计数器的Verilog实现：

module async_binary_counter(
    input wire clk,        // 时钟信号
    input wire reset,      // 异步复位信号
    output reg [2:0] count // 3位计数输出
);
always @(posedge clk or posedge reset) begin
    if (reset) begin
        count[0] <= 1'b0;
        count[1] <= 1'b0;
        count[2] <= 1'b0;
    end else begin
        count[0] <= ~count[0];      // 第一位是T触发器，实现翻转
        count[1] <= count[0] & ~count[1]; // 第二位在第一位为1时翻转
        count[2] <= count[1] & count[0] & ~count[2]; // 第三位在前两位为1时翻转
    end
end
endmodule

在此实现中，计数器的每一位由前一位的输出驱动，创建了一个典型的反相器链，每个触发器的输出都会在前一个触发器输出为1时翻转。

3.3.2 设计中的时序问题和解决方案

设计异步二进制计数器时，时序问题是非常关键的。由于每一位的计数是由前一位的输出驱动的，因此前一级的延迟会累积到下一级。在大规模的异步计数器中，这可能导致时序违规，即下一级的触发器会尝试在前一级尚未稳定时切换状态。

为了解决这一时序问题，可以采取以下措施：

通过以上的措施，我们可以设计出更加稳定和可靠的二进制计数器，无论是同步还是异步的实现方式。

4. Gray码计数器实现 4.1 Gray码计数器的基本概念 4.1.1 Gray码的定义及其特性

Gray码，也称为格雷码，是一种二进制数码系统，在这种系统中，两个连续的数值仅在一个位上发生变化。这种编码方式极大地减少了数字系统中的错误率，尤其是在传输和处理数字信号时。Gray码的特性对于减少数字电路中的噪声和简化计数器设计非常有利。

Gray码编码的关键特性之一是它的单比特翻转（single-bit transition）特性。例如，从00到01，从01到11，从11到10，每次只有一个比特发生变化。这种特性对于减少在高速计数器设计中常见的错误非常有帮助。在数字电路中，由于各种干扰和时钟偏斜等问题，单比特翻转的特性使得Gray码成为设计精确计数器的理想选择。

4.1.2 Gray码与二进制码的转换

在设计Gray码计数器时，我们需要理解Gray码与二进制码之间的转换关系。二进制码到Gray码的转换可以通过将二进制数的每个比特与其左边的比特进行异或运算得到。对于二进制码转为Gray码的过程，我们从左到右逐位应用异或运算。例如，二进制数0110转换为Gray码的过程如下：

二进制:    0   1   1   0
左一位:     -   0   1   1
Gray码:    0   1   0   1

同样，Gray码转为二进制码的过程也比较简单。从最高位开始，最高位与左边的零进行异或运算，然后将结果作为二进制码的最高位，再与下一个左边的位（如果是第一位，则是零）进行异或运算，依此类推。上述Gray码0101转为二进制码的过程如下：

Gray码:    0   1   0   1
左一位:     0   0   1   1
二进制:    0   1   1   0

这种转换方法在设计电路时尤其重要，因为硬件设计通常需要考虑比特的物理表示和电路的简洁性。

4.2 Gray码计数器的设计方法 4.2.1 同步Gray码计数器设计

同步Gray码计数器是一种在每个时钟周期内同时更新所有位的计数器。其设计的关键在于确保计数器的每个位都能够正确地实现单比特翻转。在FPGA中，可以使用触发器（如D触发器）来实现同步Gray码计数器。

Verilog代码示例

下面是一个简单的同步Gray码计数器的Verilog代码实现：

module gray_counter (
    input clk,        // 时钟信号
    input reset,      // 同步复位信号
    output reg [3:0] gray_out // 4位Gray码输出
);
always @(posedge clk or posedge reset) begin
    if (reset) begin
        gray_out <= 4'b0000;
    end else begin
        // Gray码计数器的逻辑
        gray_out[3] <= ~gray_out[3];
        gray_out[2] <= gray_out[3] ^ gray_out[2];
        gray_out[1] <= gray_out[2] ^ gray_out[1];
        gray_out[0] <= gray_out[1] ^ gray_out[0];
    end
end
endmodule

在这个代码中，我们通过使用一个上升沿触发的always块来实现Gray码计数器的同步更新。每个比特的翻转逻辑使用异或运算符实现。

4.2.2 异步Gray码计数器设计

异步Gray码计数器和同步Gray码计数器的主要区别在于，异步计数器的输出在每个时钟周期内不是同时更新的。这意味着计数器的每个比特都使用不同的时钟边缘。异步计数器通常用于对时钟信号的相位变化敏感的场合。

Verilog代码示例

以下是一个简单的4位异步Gray码计数器的Verilog代码示例：

module async_gray_counter (
    input clk,        // 时钟信号
    input reset,      // 异步复位信号
    output reg [3:0] gray_out // 4位Gray码输出
);
always @(posedge clk or posedge reset) begin
    if (reset) begin
        gray_out <= 4'b0000;
    end else begin
        gray_out[3] <= ~gray_out[3];
        gray_out[2] <= gray_out[3] ^ gray_out[2];
        gray_out[1] <= gray_out[2] ^ gray_out[1];
        gray_out[0] <= gray_out[1] ^ gray_out[0];
    end
end
endmodule

与同步Gray码计数器类似，这个异步计数器也使用上升沿触发，但是由于它不是在同一个时钟边沿上更新所有比特，因此被称为异步计数器。

4.3 Gray码计数器的优势与应用 4.3.1 Gray码计数器的优缺点分析

Gray码计数器相比于传统的二进制计数器有很多优点。首先，由于Gray码计数器在计数时只有一个比特发生变化，因此它们更加稳定，抗干扰能力更强。这在高速计数器设计中尤为重要，因为它可以减少由于电路中的噪声导致的错误。

其次，由于Gray码计数器的这种特性，它在数字信号处理中非常有用，特别是在要求高精度和高可靠性的场合。然而，Gray码计数器也有一些缺点。最重要的是，它在通用性和直观性方面不如传统的二进制计数器。由于人们习惯于使用二进制，因此在某些应用中需要将Gray码转换回二进制，这会增加额外的复杂度。

4.3.2 在特定领域中的应用实例

Gray码计数器在许多领域都有应用，例如在旋转编码器中，它被用来精确地测量旋转角度。旋转编码器的输出是旋转的物理位置的数字表示，而Gray码提供了一种有效的方式来减少测量误差。

另一个应用实例是在无线通信中，Gray码用于调制方案。在这种情况下，由于无线信道易受噪声影响，因此使用Gray码可以减少错误的比特翻转，从而提高信号的可靠性和质量。

综上所述，Gray码计数器在特定应用中具有显著的优势，尤其是在需要精确和稳定的计数环境中。在设计数字系统时，了解和应用Gray码计数器的概念可以帮助提高系统的性能和可靠性。

5. 计数器在数字系统中的应用

计数器是数字电路设计中不可或缺的组成部分，它们在各种数字系统中扮演着重要角色。本章节将深入探讨计数器在数字时钟、频率合成器和数据采集系统中的应用，以及它们在这些系统中发挥的关键作用。

5.1 计数器在数字时钟中的应用 5.1.1 数字时钟的基本原理

数字时钟是计数器应用的一个典型例子。在数字时钟中，计数器被用来追踪时间的流逝。通常情况下，数字时钟会使用一个时钟信号源（例如32.768 kHz的晶振）来提供稳定的计数基准。计数器随后以固定的频率计数，当其值达到特定的阈值时，表示特定的时间单位已经过去（比如1秒），此时计数器的值会被重置，并且可能触发显示更新。

5.1.2 计数器在时钟计数中的角色

在数字时钟中，计数器的实现通常利用模N计数器的概念。例如，一个秒计数器可以被设计为模60计数器，它在计满60个脉冲之后将秒针向前移动一个单位，并且重置自身以重新开始计数。在设计中，时钟设计师必须考虑到计数器在到达最大值时的进位操作，以及在进位时如何处理秒、分、时的进位关系。

5.2 计数器在频率合成中的应用 5.2.1 频率合成的概念和方法

频率合成是产生多种频率输出的技术，广泛应用于无线通信、信号处理和其他电子系统中。频率合成器通常需要精确的时钟信号来实现稳定的频率输出。计数器在频率合成器中用来创建分频信号，它们通过计数更高频率的时钟信号来生成所需的频率。

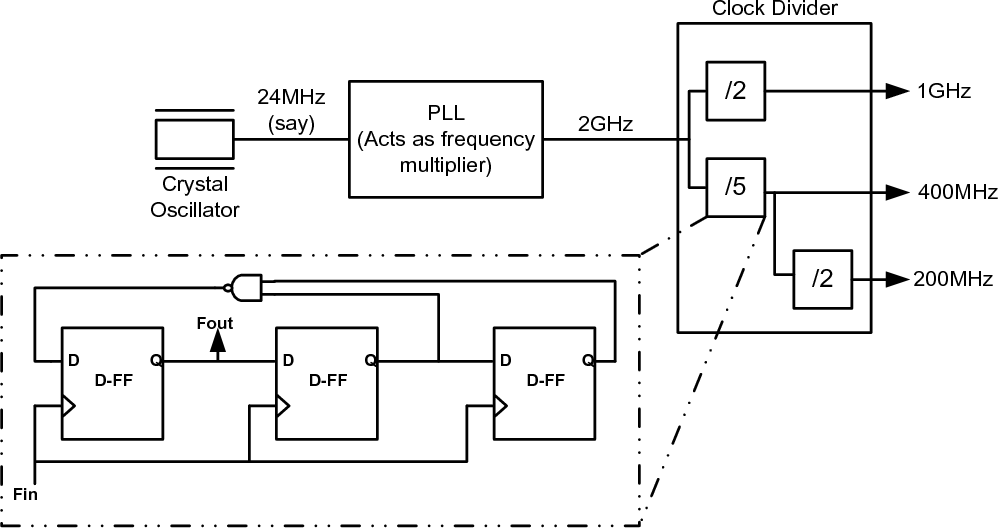

5.2.2 计数器在频率合成器中的作用

在频率合成器中，计数器可以被配置为分频器，将一个高频时钟信号转换成一个频率较低的信号。例如，一个100 MHz的时钟信号可以被一个模50计数器降频至2 MHz。此外，计数器还可以用来调整输出信号的相位，从而提供更加灵活的频率控制。实现计数器在频率合成器中的功能，通常需要精确的计数器设计，包括同步设计来避免时钟抖动和误码。

5.3 计数器在数据采集系统中的应用 5.3.1 数据采集系统的架构

数据采集系统（DAS）用于收集和转换物理量（如温度、压力、声音等）成为电子信号。计数器在数据采集系统中用于数字化模拟信号。它们可以作为模数转换器（ADC）的组成部分，将连续的模拟信号转换为离散的数字信号，从而方便计算机处理和分析。

5.3.2 计数器在数据采集中的关键功能

在数据采集过程中，计数器可以被用来实现时间到数字转换（TDC）或计数事件的数量。例如，在脉冲计数法中，计数器记录输入信号在特定时间窗口内的脉冲数量。这样的应用要求计数器必须具有高分辨率和快速响应时间，以便准确测量高频事件。此外，为了提高数据采集的精度，计数器需要具备高稳定性和低噪声特性。

计数器在数字系统中的多样应用展示出其功能的灵活性和重要性。无论是作为时间跟踪器、频率调整器还是模拟信号的数字化转换器，计数器都扮演着关键角色。在数字时钟中，它们追踪时间的流逝；在频率合成器中，它们提供频率变换的关键功能；在数据采集系统中，它们将模拟信号转换为数字信号。通过深入理解计数器的工作原理和应用，设计师可以有效地利用它们来优化和增强数字系统的设计。

在下一章节中，我们将探讨FPGA开发环境中的计数器应用实践，理解如何在实际项目中应用这些理论知识。
