典型FPGA设计开发流程

FPGA是可编程芯片，因此FPGA的设计方法包括硬件设计和软件设计两部分。硬件包括FPGA芯片电路、存储器、输入输出接口电路以及其他设备，软件即是相应的HDL程序以及最新才流行的嵌入式C程序。硬件设计是基础，但其方法比较固定，本书将在第4节对其进行详细介绍，本节主要介绍软件的设计方法。

目前微电子技术已经发展到SOC阶段，即集成系统（Integrated System）阶段，相对于集成电路（IC）的设计思想有着革命性的变化。SOC是一个复杂的系统，它将一个完整产品的功能集成在一个芯片上，包括核心处理器、存储单元、硬件加速单元以及众多的外部设备接口等，具有设计周期长、实现成本高等特点，因此其设计方法必然是自顶向下的从系统级到功能模块的软、硬件协同设计，达到软、硬件的无缝结合。

这么庞大的工作量显然超出了单个工程师的能力，因此需要按照层次化、结构化的设计方法来实施。首先由总设计师将整个软件开发任务划分为若干个可操作的模块，并对其接口和资源进行评估，编制出相应的行为或结构模型，再将其分配给下一层的设计师。这就允许多个设计者同时设计一个硬件系统中的不同模块，并为自己所设计的模块负责;然后由上层设计师对下层模块进行功能验证。

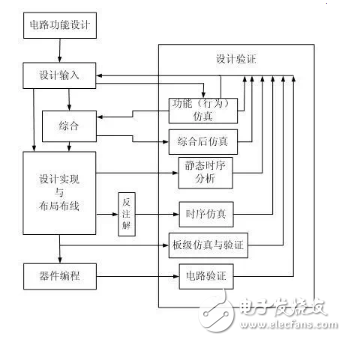

自顶向下的设计流程从系统级设计开始，划分为若干个二级单元，然后再把各个二级单元划分为下一层次的基本单元，一直下去，直到能够使用基本模块或者IP核直接实现为止，如图1-6所示。流行的FPGA开发工具都提供了层次化管理，可以有...
