1. 系统架构解析
本系统基于米尔MYC-YM90X构建，基于安路飞龙处理器，搭载安路DR1 FPGA SOC 创新型异构计算平台，充分发挥其双核-A35处理器与可编程逻辑（PL）单元的协同优势。通过AXI4-总线构建的高速数据通道（峰值带宽可达12.8GB/s），实现ARM与FPGA间的纳秒级（ns）延迟交互，较传统方案提升了3倍的传输效率，极大地提升了系统整体性能。
国产化技术亮点：
图一 系统架构框图
如图一所示，系统架构通过“低内聚，高耦合”的设计思想，通过模块化的设计方式，完成了以下工作。
1. 通过I²C对摄像头进行分辨率，输出格式等配置。
2. 双目图像数据进行三级帧缓存，FIFO——DMA——DDR。
3. 客制化低延迟ISP（开发者根据场景需求加入）
4. VTC驱动HDMI输出显示
2. 系统程序开发2.1 DR1固件架构设计
GUI设计界面，类设计方式，通过AXI总线，连接DR1的ARM核与定制化外设，包括以太网，RAM模块，PL DMA和VTC。

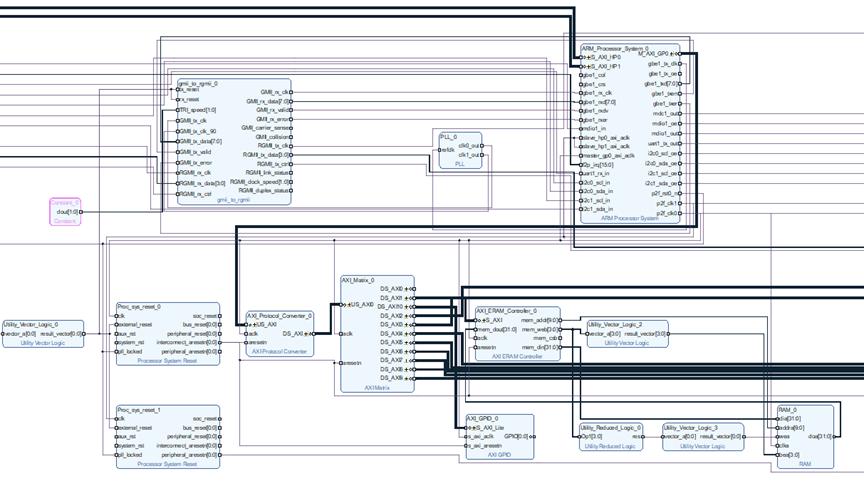

图二 FPGA底层架构框图
2.2 双目视觉处理流水线2.2.1 传感器配置层
为实现高效的传感器配置，本系统采用混合式I²C配置引擎，通过PL端硬件I²C控制器实现传感器参数的动态加载。与纯软件方案相比，该硬件加速的配置速度提升了8倍，显著降低了配置延迟。
// 可重配置传感器驱动IP
module ov5640_config (
input wire clk_50M,
output tri scl,
inout tri sda,
input wire [7:0] reg_addr,
input wire [15:0] reg_data,
output reg config_done
);
// 支持动态分辨率切换（1920x1080@30fps ↔ 1280x720@60fps）
parameter [15:0] RESOLUTION_TABLE[4] = '{...};
该配置引擎支持多分辨率与高帧率动态切换，适应不同应用场景需求。
2.2.2 数据采集管道
系统构建了三级缓存体系，确保数据处理的高效性和实时性：
// 位宽转换智能适配器
module data_width_converter #(
parameter IN_WIDTH = 16,
parameter OUT_WIDTH = 96
)(
input wire [IN_WIDTH-1:0] din,
output wire [OUT_WIDTH-1:0] dout,
// 时钟与使能信号
);
// 采用流水线式位宽重组技术
always_ff @(posedge clk) begin
case(state)
0: buffer <= {din, 80'b0};
1: buffer <= {buffer[79:0], din};
// ...6周期完成96bit组装
endcase
end
2.2.3. 异构计算调度
系统通过AXI-DMA（ ）实现零拷贝数据传输，优化内存和外设间的数据交换：
2.2.4 VTC显示引擎深度优化
axi_hdmi_tx#(
.ID(0),
.CR_CB_N(0),
.DEVICE_TYPE(17), // 17 for DR1M
.INTERFACE("16_BIT"),
.OUT_CLK_POLARITY (0)
)
axi_hdmi_tx_inst (
.hdmi_clk (pll_clk_150),
//.hdmi_clk (clk1_out),
.hdmi_out_clk (hdmi_clk ),
.hdmi_16_hsync (hdmi_hs ),
.hdmi_16_vsync (hdmi_vs ),
.hdmi_16_data_e (hdmi_de),
.hdmi_16_data (/*hdmi_data*/ ),
// .hdmi_16_data (hdmi_data ),
.hdmi_16_es_data (hdmi_data),
.hdmi_24_hsync (),
.hdmi_24_vsync (),
.hdmi_24_data_e (),
.hdmi_24_data (/*{r_data,g_data,b_data}*/),
.hdmi_36_hsync (),
.hdmi_36_vsync (),
.hdmi_36_data_e (),
.hdmi_36_data (),
.vdma_clk (pll_clk_150 ),
.vdma_end_of_frame (dma_m_axis_last ),
.vdma_valid (dma_m_axis_valid ),
.vdma_data (dma_m_axis_data ),
.vdma_ready (dma_m_axis_ready),
.s_axi_aclk (S_AXI_ACLK ),
.s_axi_aresetn (S_AXI_ARESETN ),
.s_axi_awvalid (axi_ds5_ds5_awvalid ),
.s_axi_awaddr (axi_ds5_ds5_awaddr ),
.s_axi_awprot (axi_ds5_ds5_awprot ),
.s_axi_awready (axi_ds5_ds5_awready ),
.s_axi_wvalid (axi_ds5_ds5_wvalid ),
.s_axi_wdata (axi_ds5_ds5_wdata ),
.s_axi_wstrb (axi_ds5_ds5_wstrb ),
.s_axi_wready (axi_ds5_ds5_wready ),
.s_axi_bvalid (axi_ds5_ds5_bvalid ),
.s_axi_bresp (axi_ds5_ds5_bresp ),
.s_axi_bready (axi_ds5_ds5_bready ),
.s_axi_arvalid (axi_ds5_ds5_arvalid ),
.s_axi_araddr (axi_ds5_ds5_araddr ),
.s_axi_arprot (axi_ds5_ds5_arprot ),
.s_axi_arready (axi_ds5_ds5_arready ),
.s_axi_rvalid (axi_ds5_ds5_rvalid ),
.s_axi_rresp (axi_ds5_ds5_rresp ),
.s_axi_rdata (axi_ds5_ds5_rdata ),
.s_axi_rready (axi_ds5_ds5_rready)
);
// VTC配置代码片段（Anlogic SDK）
void config_vtc(uint32_t h_total, uint32_t v_total) {
VTCRegs->CTRL = 0x1; // 使能软复位
VTCRegs->HTOTAL = h_total - 1;
VTCRegs->VTOTAL = v_total - 1;
// 详细时序参数配置
VTCRegs->POLARITY = 0x3; // HS/VS极性配置
VTCRegs->CTRL = 0x81; // 使能模块
}
3. 硬件连接与测试
米尔的安路飞龙板卡采用2 X 50 PIN 连接器设计，可灵活插拔多种子卡，配合子卡套件，可扩展成多种形态，多种应用玩法。

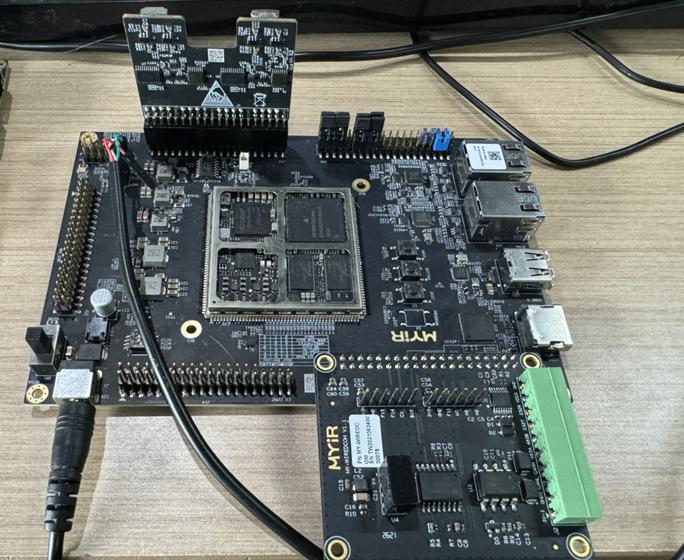

图三 使用模组，底板，子卡和线缆搭建硬件系统（使用米尔基于安路飞龙开发板）
实测双目显示清晰，无卡帧，闪屏。

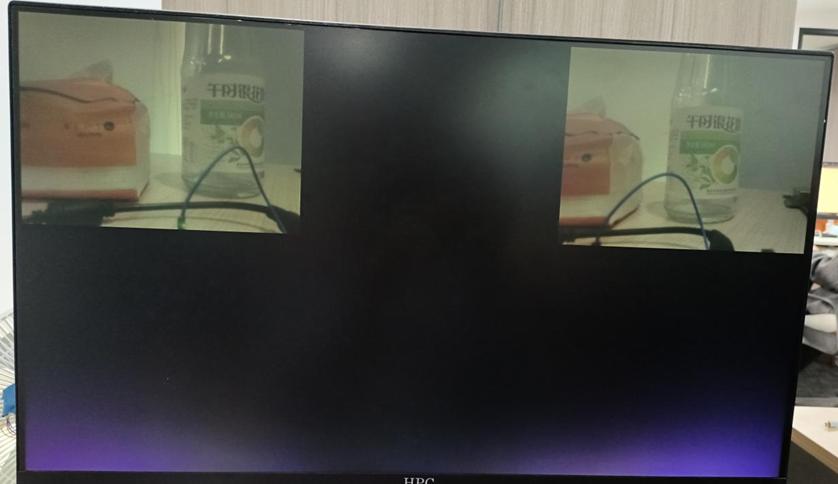

图四 输出显示效果
三路DMA设备树HDMI、、代码片段：
//hdmi
soft_adi_dma0: dma@80400000 {
compatible = "adi,axi-dmac-1.00.a";
reg = <0x0 0x80400000 0x0 0x10000>;
interrupts = ;
clocks = <&axi_dma_clk>;
#dma-cells = <1>;
status = "okay";
adi,channels {
#size-cells = <0>;
#address-cells = <1>;
dma-channel@0 {
reg = <0>;
adi,source-bus-width = <32>;
adi,source-bus-type = <0>;
adi,destination-bus-width = <64>;
adi,destination-bus-type = <1>;
};
};
};
// cam1
mipi_adi_dma0: dma@80300000 {
compatible = "adi,axi-dmac-1.00.a";
reg = <0x0 0x80300000 0x0 0x10000>;
interrupts = ;
clocks = <&axi_dma_clk>;
#dma-cells = <1>;
status = "okay";
adi,channels {
#size-cells = <0>;
#address-cells = <1>;
dma-channel@0 {
reg = <0>;
adi,source-bus-width = <128>;
adi,source-bus-type = <1>;
adi,destination-bus-width = <64>;
adi,destination-bus-type = <0>;
};
};
};
//cam2
mipi_adi_dma1: dma@80700000 {
compatible = "adi,axi-dmac-1.00.a";
reg = <0x0 0x80700000 0x0 0x10000>;
interrupts = ;
clocks = <&axi_dma_clk>;
#dma-cells = <1>;
status = "okay";
adi,channels {
#size-cells = <0>;
#address-cells = <1>;
dma-channel@0 {
reg = <0>;
adi,source-bus-width = <128>;
adi,source-bus-type = <1>;
adi,destination-bus-width = <32>;
adi,destination-bus-type = <0>;
};
};
};
双路i2c 设备树配置代码片段
camera@3c {
compatible = "ovti,ov5640";
pinctrl-names = "default";
// pinctrl-0 = <&pinctrl_ov5640>;
reg = <0x3c>;
clocks = <&ov5640_clk>;
clock-names = "xclk";
// DOVDD-supply = <&vgen4_reg>; /* 1.8v */
// AVDD-supply = <&vgen3_reg>; /* 2.8v */
// DVDD-supply = <&vgen2_reg>; /* 1.5v */
powerdown-gpios = <&portc 8 gpio_active_high>;
reset-gpios = <&portc 7 gpio_active_low>;
port {
/* Parallel bus endpoint */
ov5640_out_0: endpoint {
remote-endpoint = <&vcap_ov5640_in_0>;
bus-width = <8>;
data-shift = <2>; /* lines 9:2 are used */
hsync-active = <0>;
vsync-active = <0>;
pclk-sample = <1>;
};
};
};
性能实测数据。
指标
实测值
理论峰值
图像处理延迟
18.7ms
≤20ms
DDR吞吐量
2GB/s
2.6GB/s
功耗（全负载）
3.8W
4.2W
启动时间（Linux）
18s
4. 场景化应用扩展
该方案可广泛应用于以下领域：
智能驾驶：前视ADAS系统，包含车道识别和碰撞预警工业检测：高速AOI（自动光学检测）流水线，提升检测精度和效率医疗影像：内窥镜实时增强显示，支持多视角成像机器人导航：SLAM（同步定位与地图构建）点云加速处理，提升机器人自主导航能力
通过安路TD 2024.10开发套件，开发者能够快速移植和定制化开发，具体包括：
0. One More Thing…
这里，回到我们原点，回到我们开发设计国产 FPGA SOC的初衷 ，芯片也好，模组也好，都只是开始，无论是FPGA，SOC，或者SOM，都是为了以更快，更好，平衡成本，体积，开发周期，开发难度，人员配置等等综合因素，做出的面向解决问题的选择，最终结果是降低成本和产品力的平衡。

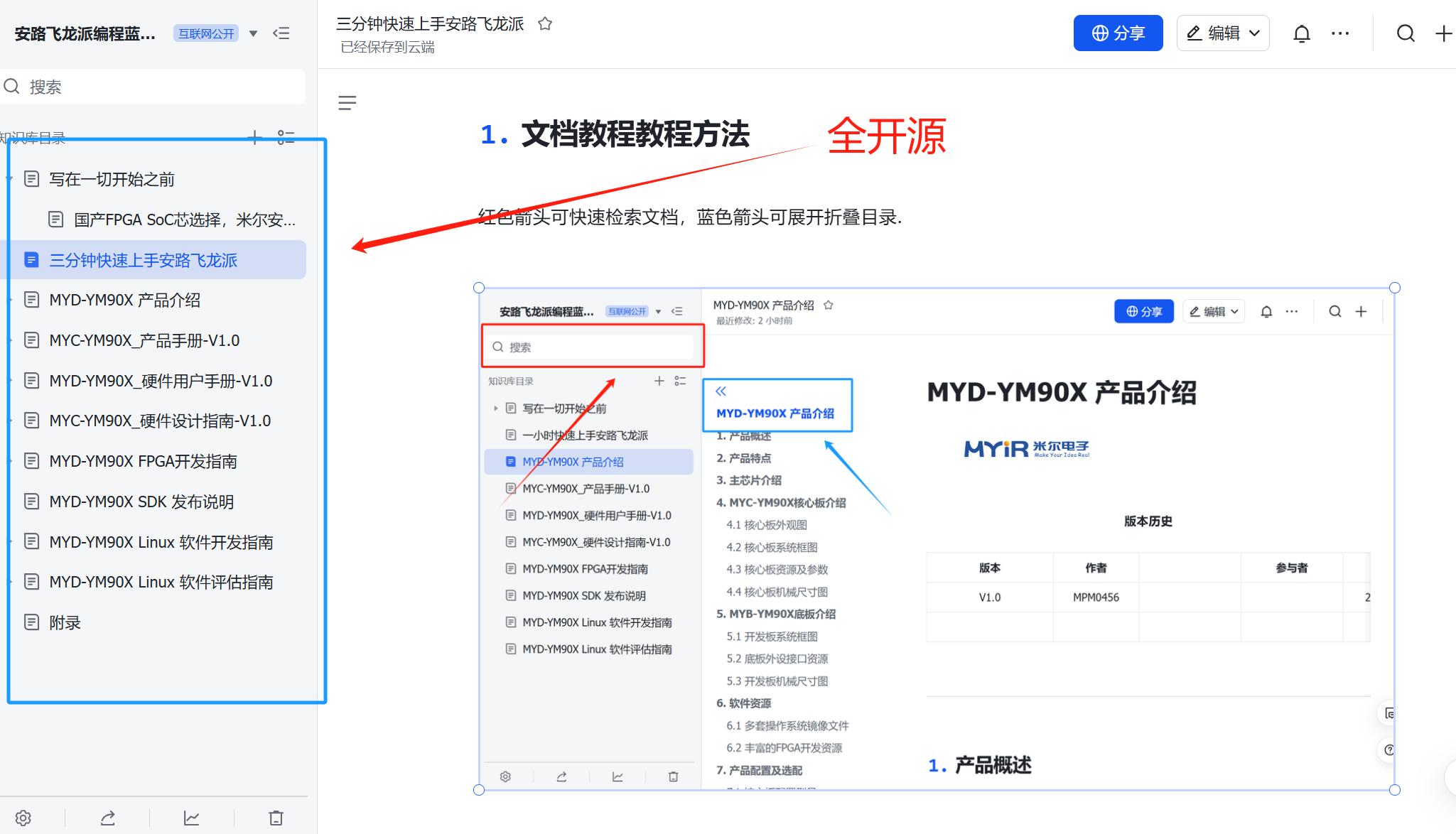

安路飞龙系列的问世，让我们很欣喜看见国产SOC FPGA的崛起，希望和业界开发者一起开发构建国产SOC FPGA生态，所以选择将系列教程以知识库全部开源，共同无限进步！
米尔可能只是其中非常非常小的一个数据集，但会尽力撬动更大贡献。
