FPGA开发全流程解析:基于计算器设计的实践指南

时间:2025-02-20      来源:FPGA_UCY 关于我们 0

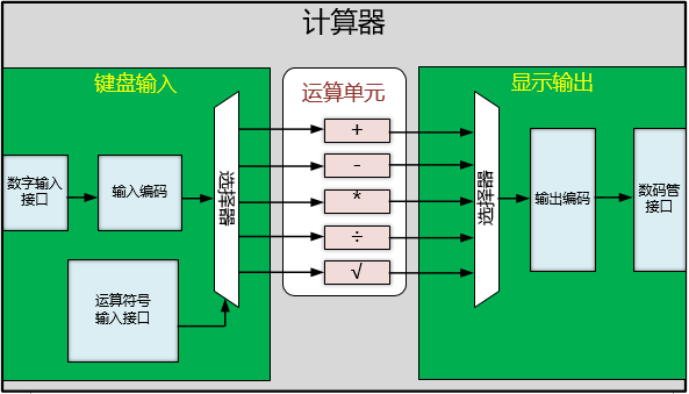

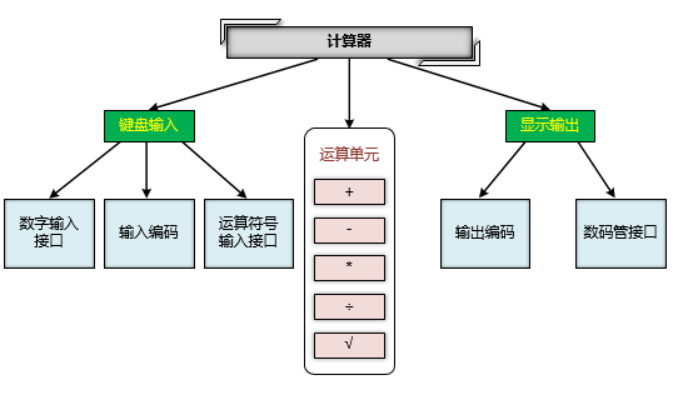

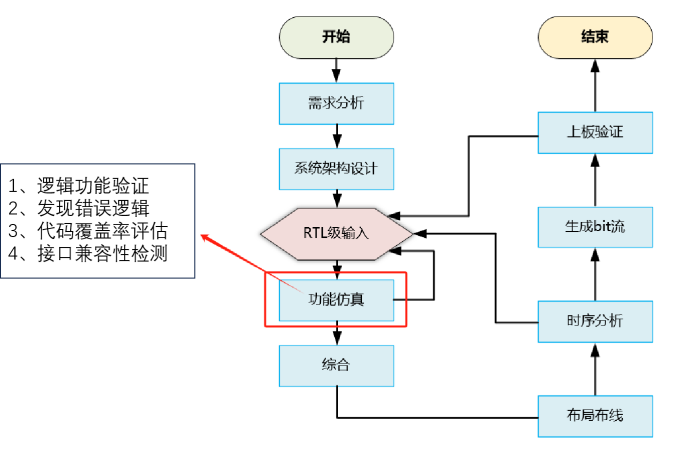

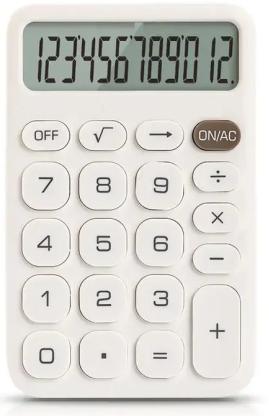

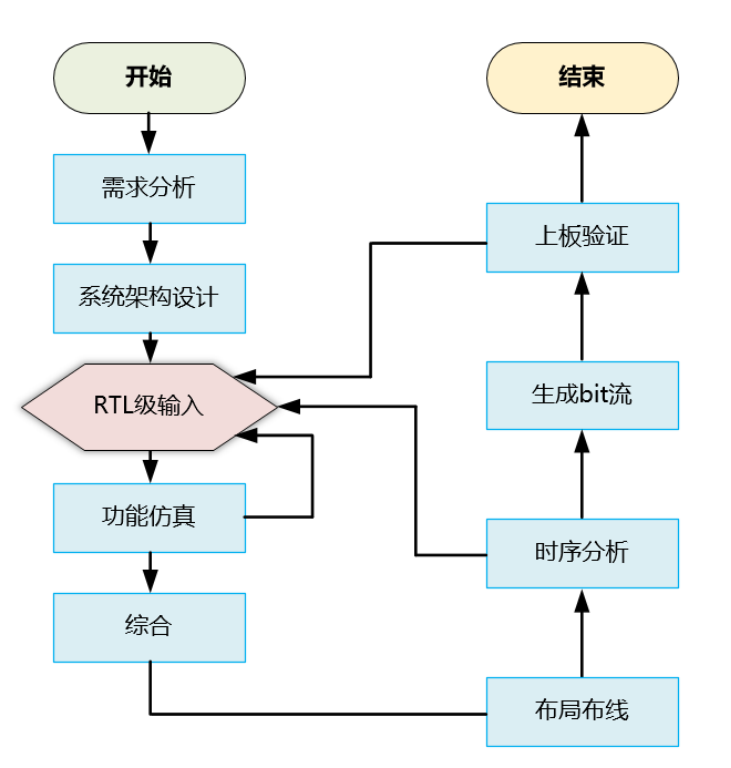

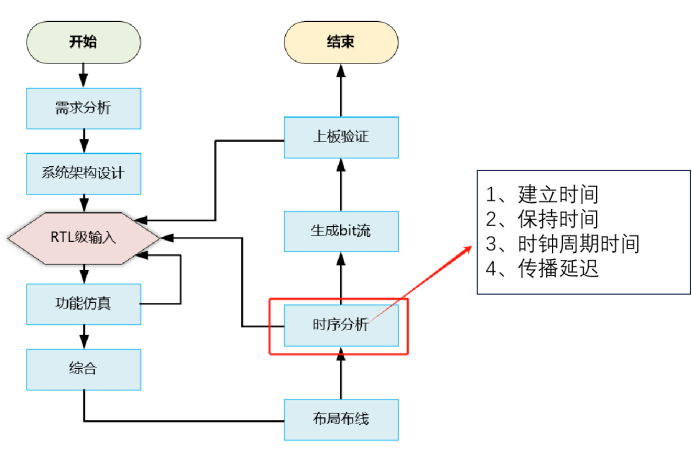

随着电子技术的不断发展,FPGA因其高度灵活性和快速原型能力,在数字系统设计中扮演着越来越重要的角色。本课程将通过一个具体的实例——计算器的设计,来详细探讨FPGA的开发流程。FPGA开发流程通常包括以下几个步骤:需求分析、系统架构设计、RTL级输入、功能仿真、综合、布局布线、时序分析、生成bit流以及上板验证。
