高端设计工具为少有甚是没有硬件设计技术的工程师和科学家提供现场可编程门阵列(FPGA)。无论你使用图形化设计程序,ANSI C语言还是VHDL语言,如此复杂的合成工艺会不禁让人去想FPGA真实的运作情况。在这个芯片中的程序在这些可设置硅片间到底是如何工作的。本文会使非数字化设计人员明白FPGA(现场可编程门阵列)的基础知识及其工作原理。此信息在使用高端设计工具时同样十分有用,希望可以为理解这一特别技术提供一些线索。
1. FPGA-现场可编程门阵列

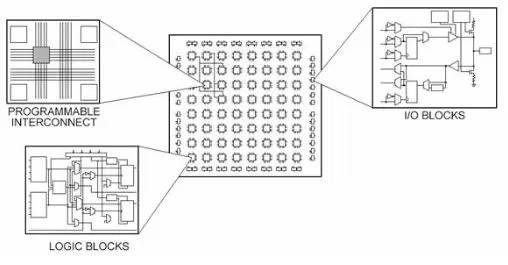

每一块FPGA芯片都是由有限多个带有可编程连接的预定义源组成来实现一种可重构数字电路。
