在FPGA开发中，频率测量是一个既基础又考验功底的课题。无论是通信系统中的载波同步、电机控制里的转速反馈，还是数字信号处理与系统时钟监控，准确获取信号频率都是第一步。

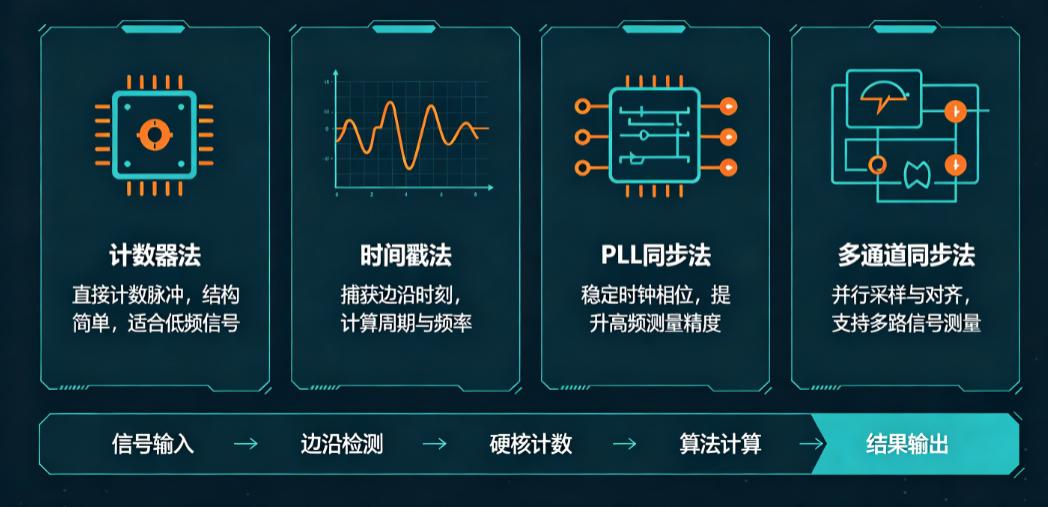

针对不同的频段和精度要求，工程上通常有四种处理思路。理解它们的底层逻辑和误差来源，是选型的前提。
第1种：直接测频法（计数法）
这是最直观的逻辑：设定一个固定时间的闸门（比如精确的1秒），在这个时间内去数被测信号产生了多少个上升沿。
• 优点： 逻辑极简，高频测量准。
• 缺点： 低频极差。因为闸门开启和关闭的瞬间，是由系统内部时钟决定的，无法和被测信号同步。这就不可避免地会产生 ±1 个脉冲的误差。被测频率越低，这 ±1 个脉冲占总数的比例就越大，相对误差直接失控。
第2种：测周法（周期法）
直接测频的镜像方案：以被测信号的一个（或整数 N 个）周期作为闸门，在这个闸门内去数内部高频基准时钟的脉冲数。
• 优点： 低频测量精度高。
• 缺点： 高频测量误差大，动态范围窄。被测频率越高，闸门时间就越短，计得的基准时钟脉冲数越少。此时，基准时钟自身的 ±1 误差带来的影响就会急剧放大。
第3种：等精度测频法（工程首选）
为了解决前两者的短板，等精度测频法应运而生。它巧妙地结合了计数法和测周法，使得相对误差在整个测量频段内保持恒定。
它的核心机制是 同步闸门 ：软件先给出一个预设闸门（软件闸门），但这只是一个准备信号。真正的测量闸门（实际闸门）是由被测信号的上升沿触发开启，并在被测信号的下一个上升沿（软件闸门关闭后）触发关闭。
在这个实际闸门内，FPGA同时对“被测信号”和“高频基准时钟”进行计数。由于实际闸门和被测信号严格同步，被测信号的 ±1 误差被物理消除。误差被全部转移到了高频的基准时钟上，只要基准时钟频率足够高，整体相对误差就能压制在极低水平。
第4种：游标卡尺法/内插法
当等精度测频也无法满足需求（例如需要皮秒级的时间分辨率，常见于激光测距或高端示波器）时，就需要利用FPGA内部的进位链（Carry Chain）或延迟线构成时间数字转换器（TDC）。通过测量不到一个时钟周期的细微相位差来提高精度。这种方法极度消耗资源，且严重依赖具体的FPGA底层架构和布线，属于特定领域的进阶方案。
等精度测频的Verilog核心实现
以下是等精度测频的核心逻辑片段。重点在于实际闸门的生成以及两个独立时钟域的计数。
// 假设 soft_gate 是由系统控制模块给出的软件闸门（高电平有效，持续时间例如1秒）
// soft_gate 已经同步到了 clk_fx (被测时钟) 域
reg actual_gate_fx;
reg fx_cnt;
reg ref_cnt;
// 1. 在被测时钟域生成实际闸门
// 实际闸门与被测信号(clk_fx)严格对齐，消除了 clk_fx 的 ±1 误差
always @( posedge clk_fx or negedge rst_n) begin
if (!rst_n) begin
actual_gate_fx
