PCIe，Peripheral Component Interconnect Express。

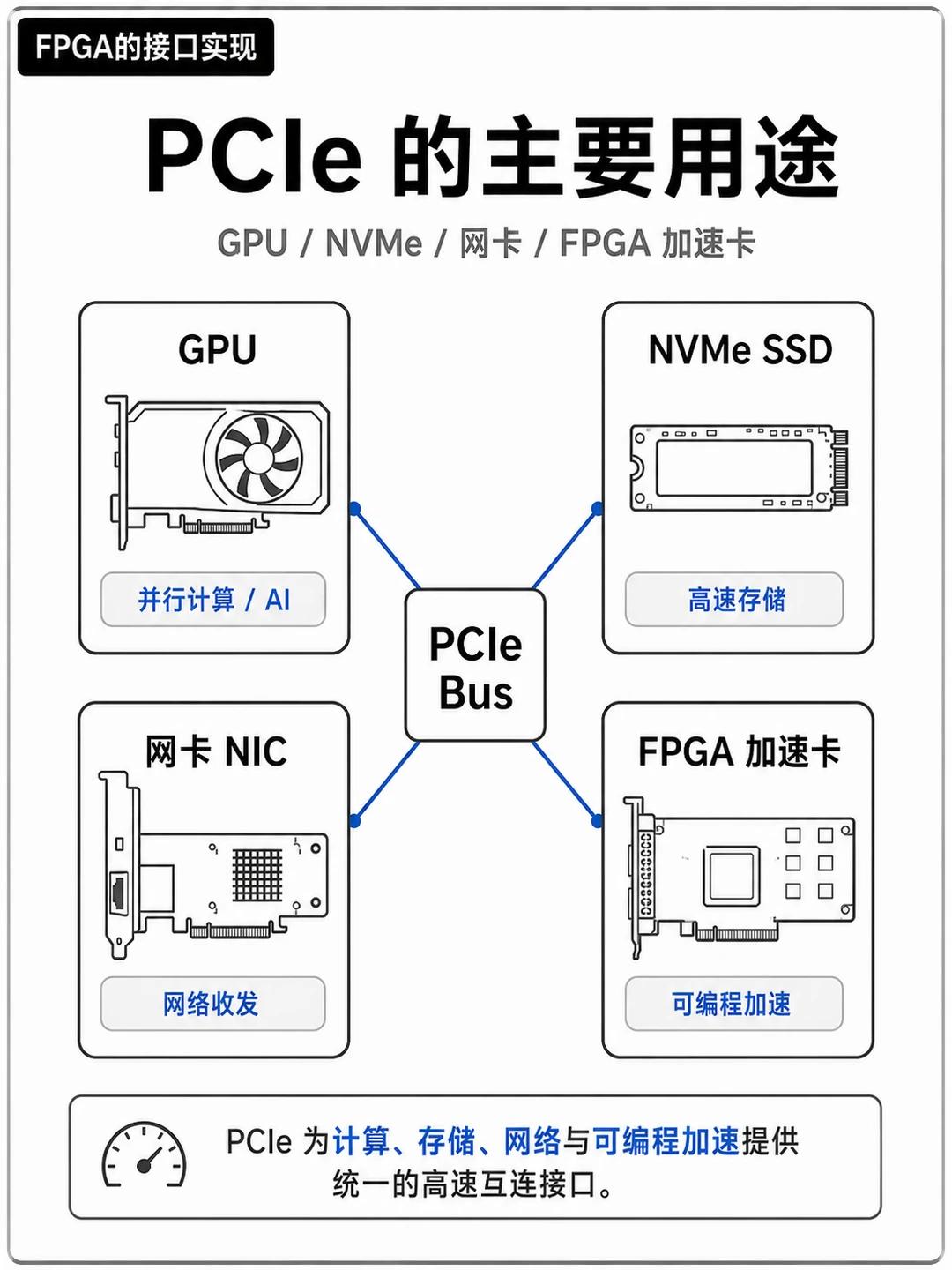

做 FPGA 高速接口时，PCIe 基本是必须掌握的一类接口。 无论是 FPGA 加速卡、采集卡、网卡、NVMe 存储，还是 GPU， 很多高速外设最终都要通过 PCIe 接入 CPU 系统。

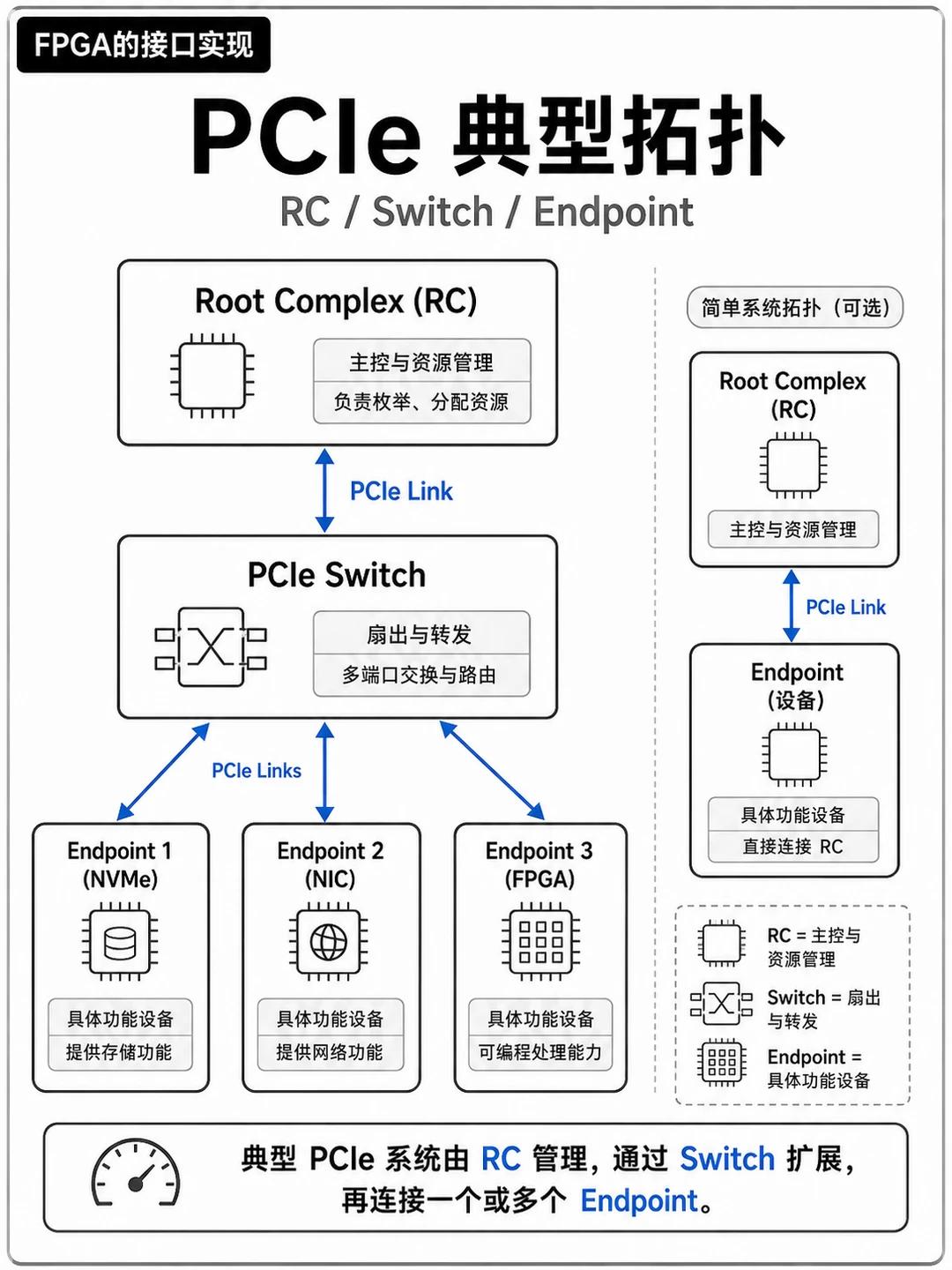

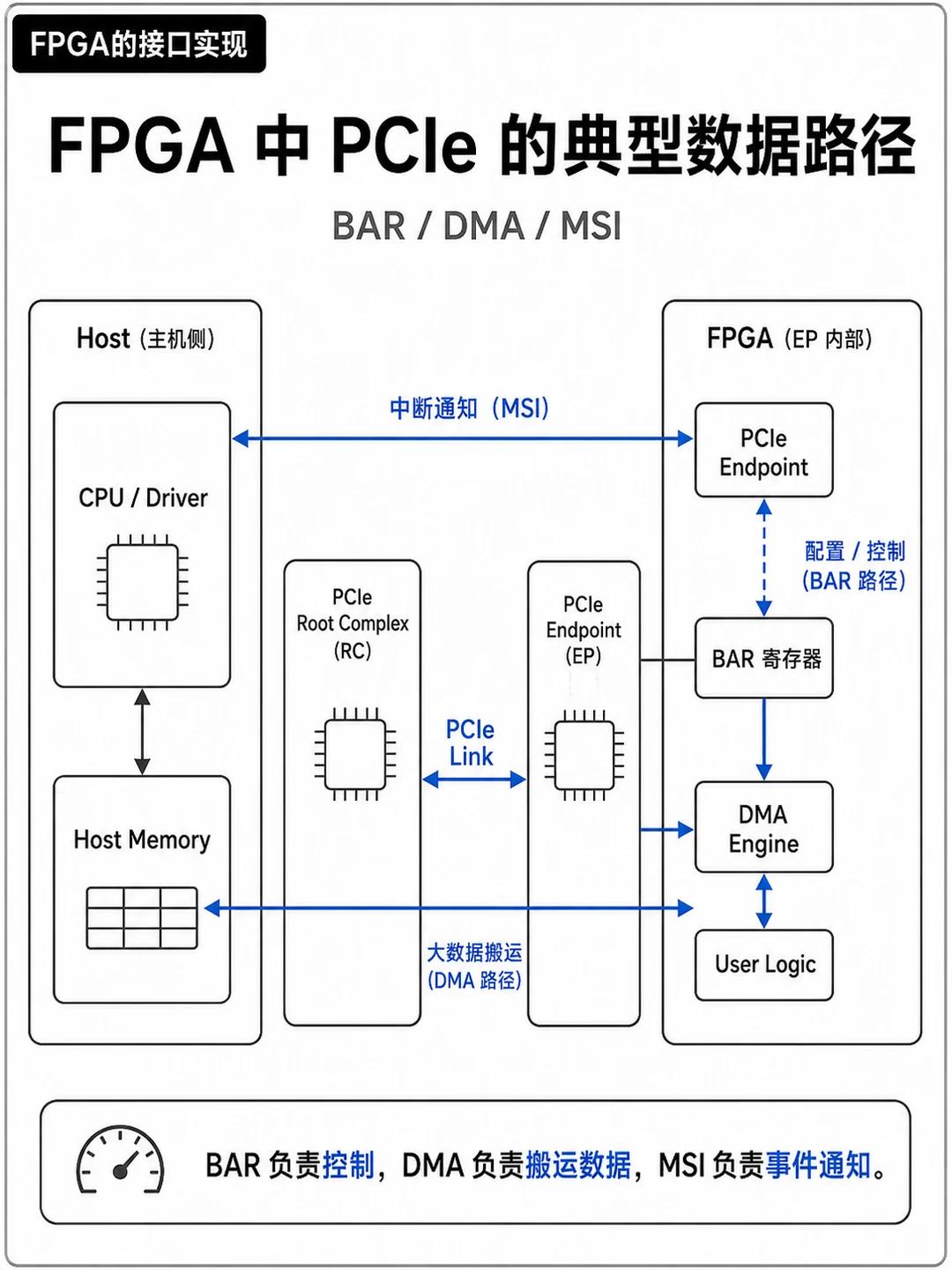

① PCIe 的本质是什么？ PCIe 是一种高速串行、点对点、分层互连总线。 在典型系统中： CPU 侧一般是 Root Complex，也就是 RC； FPGA 侧一般是 Endpoint，也就是 EP； RC 负责枚举、资源分配、地址映射和事务发起。

EP 负责响应配置访问、提供 BAR 空间、收发 TLP，并通过 MSI / MSI-X 向主机上报中断。

简单理解： CPU 是管理者 FPGA 是高速外设 PCIe Link 是二者之间的高速数据通道

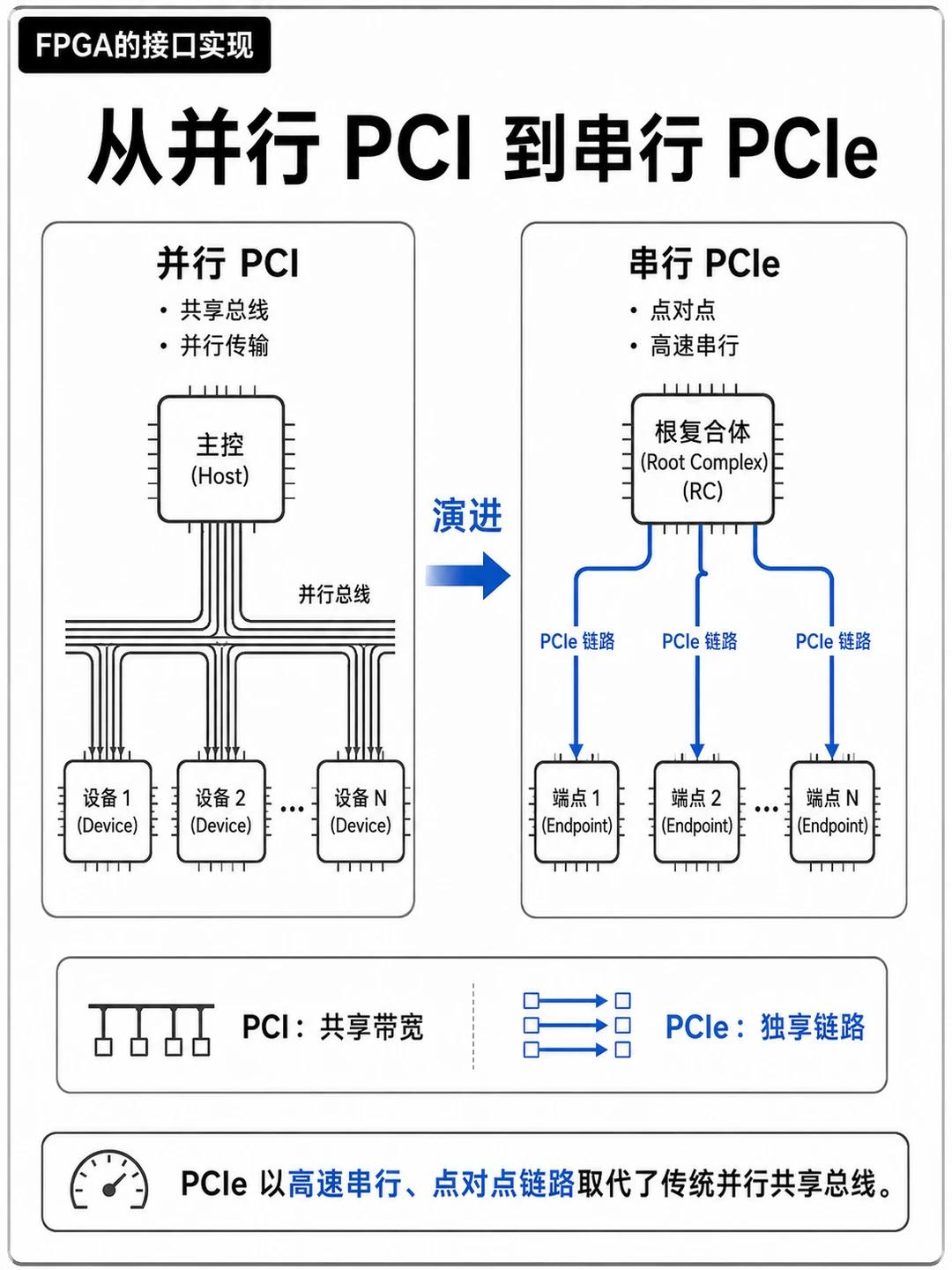

② PCIe 为什么取代传统 PCI？ 传统 PCI 是并行共享总线。 多个设备共用一条总线，带宽共享，时序复杂，扩展高速率越来越困难。 PCIe 改成了高速串行点对点链路。 每个设备通过独立 Link 连接到 RC 或 Switch，链路之间相对独立，带宽更容易扩展，速率也可以不断提升。

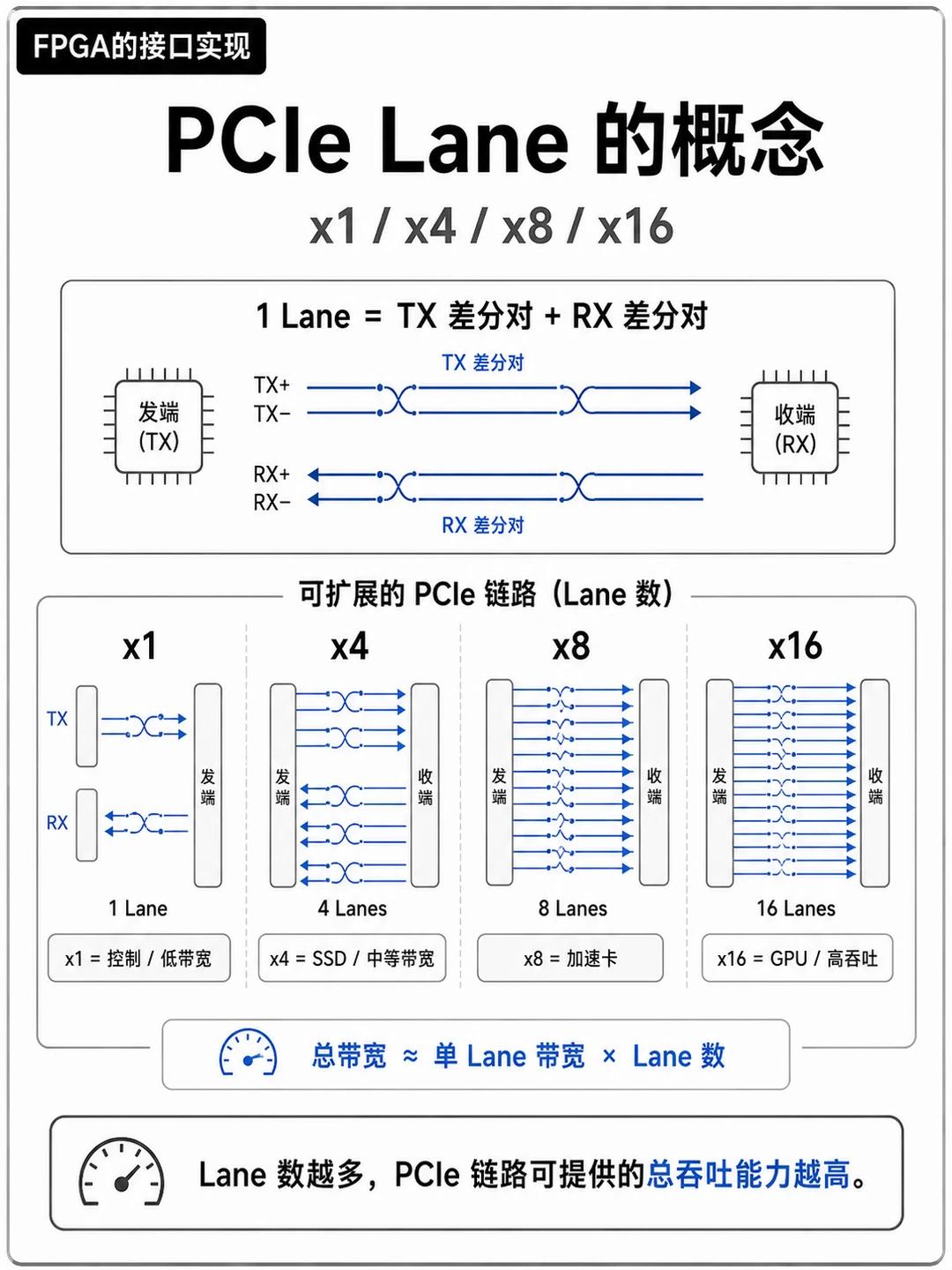

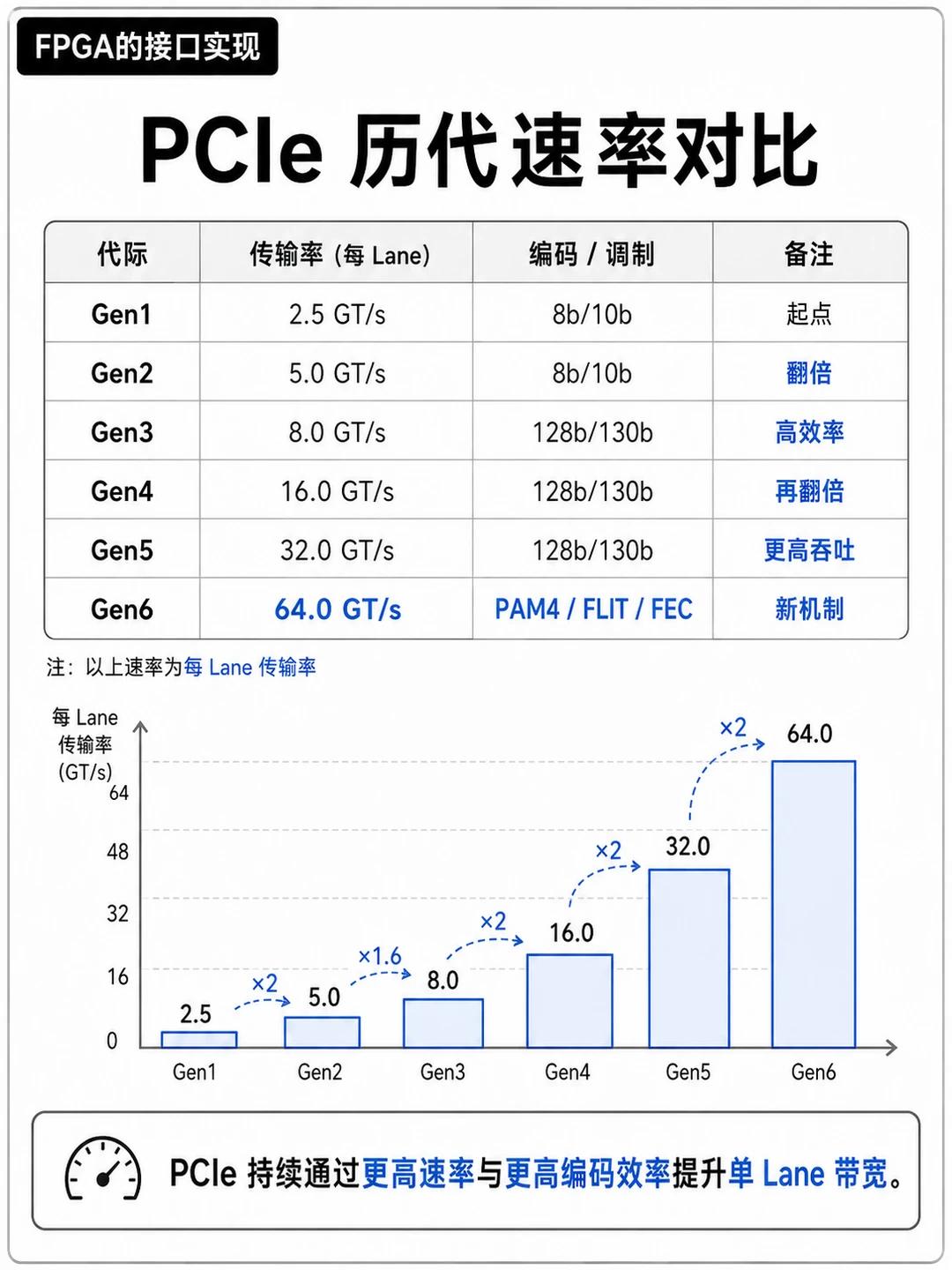

③ Lane 是什么？ PCIe 的一个 Lane，通常包含： 一组 TX 差分对 一组 RX 差分对 也就是全双工传输。 常见链路宽度包括： x1、x4、x8、x16 Lane 数越多，总吞吐能力越高。 比如 FPGA 加速卡常见 x8 / x16，NVMe SSD 常见 x4。

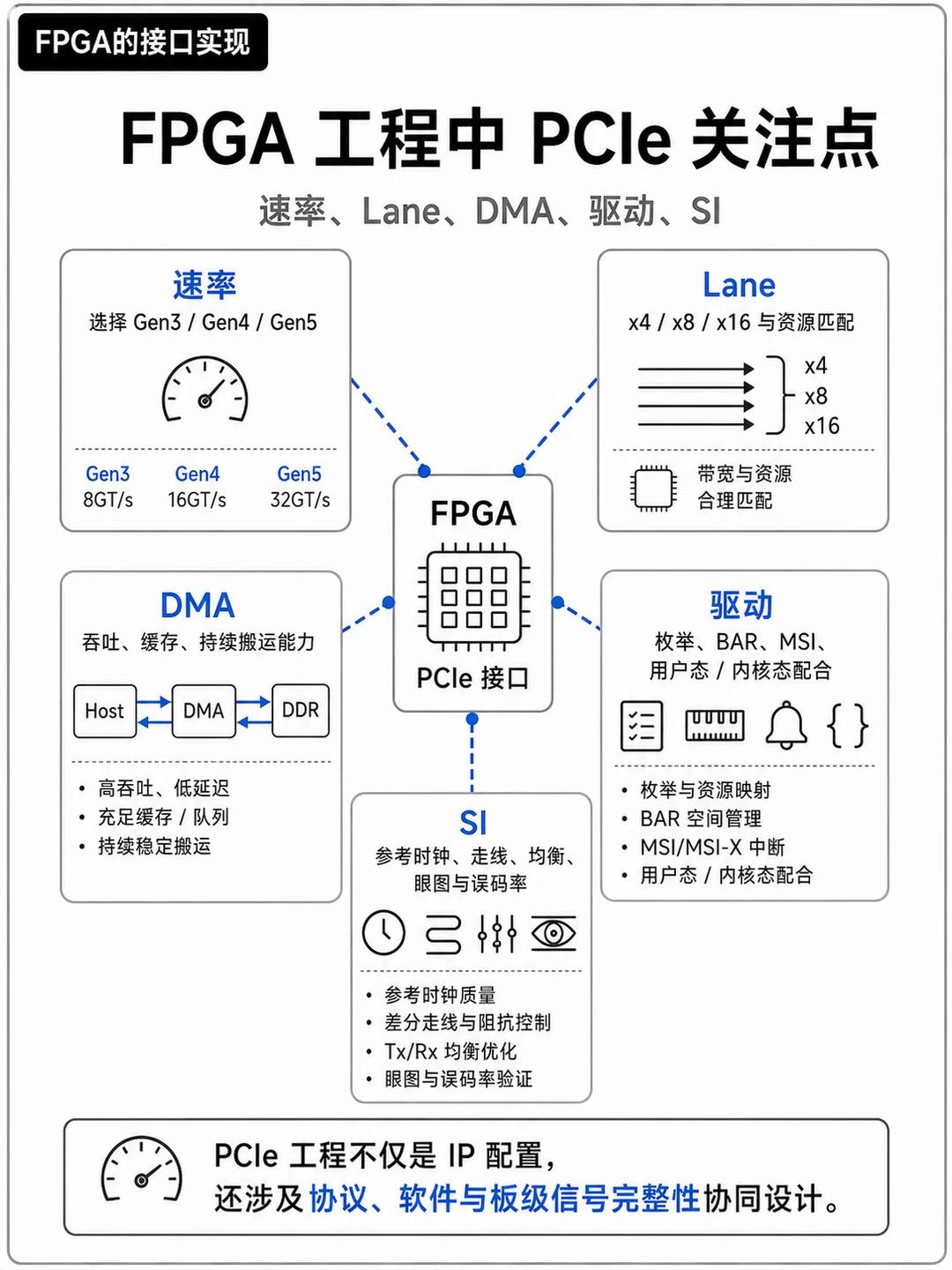

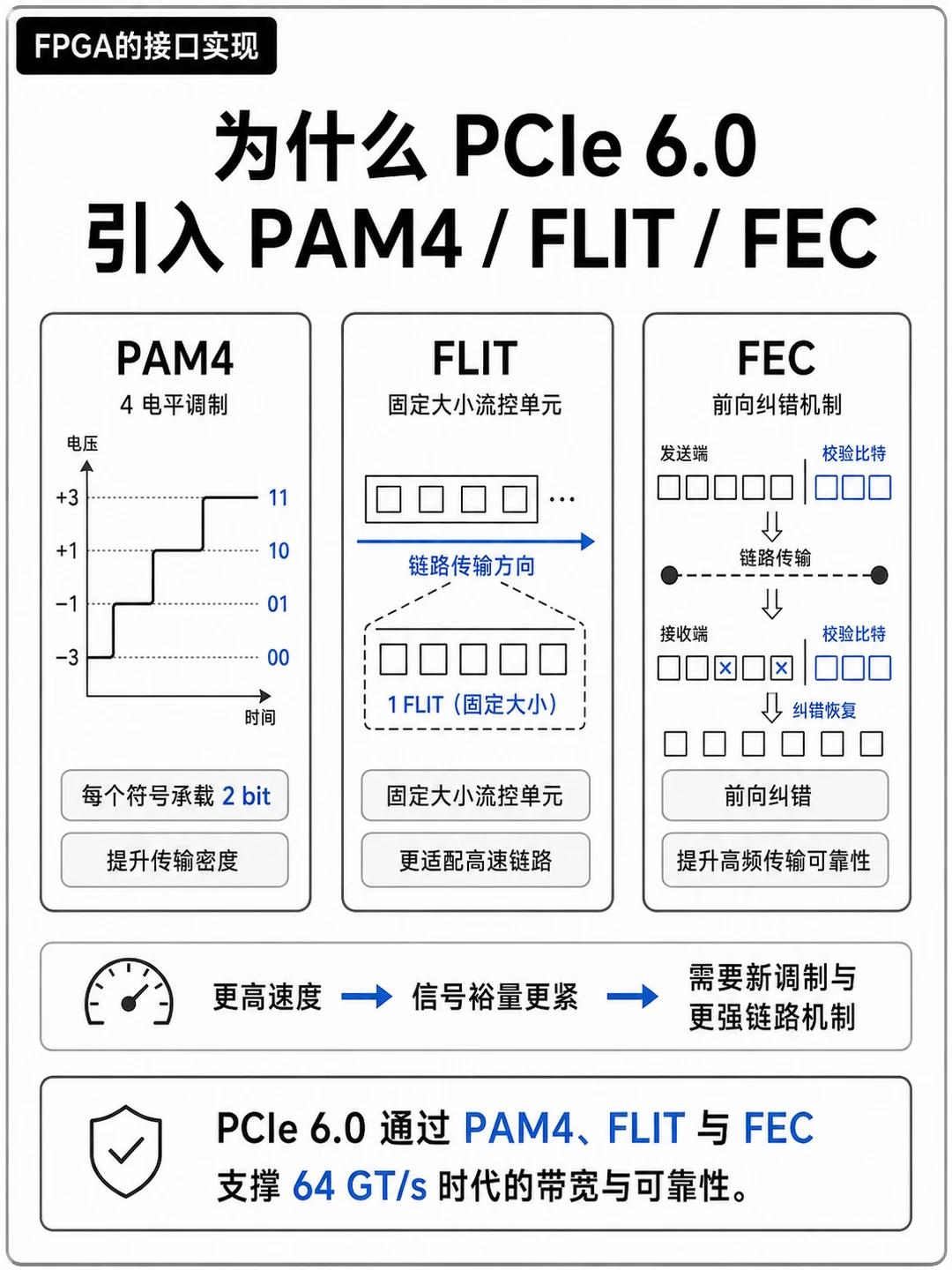

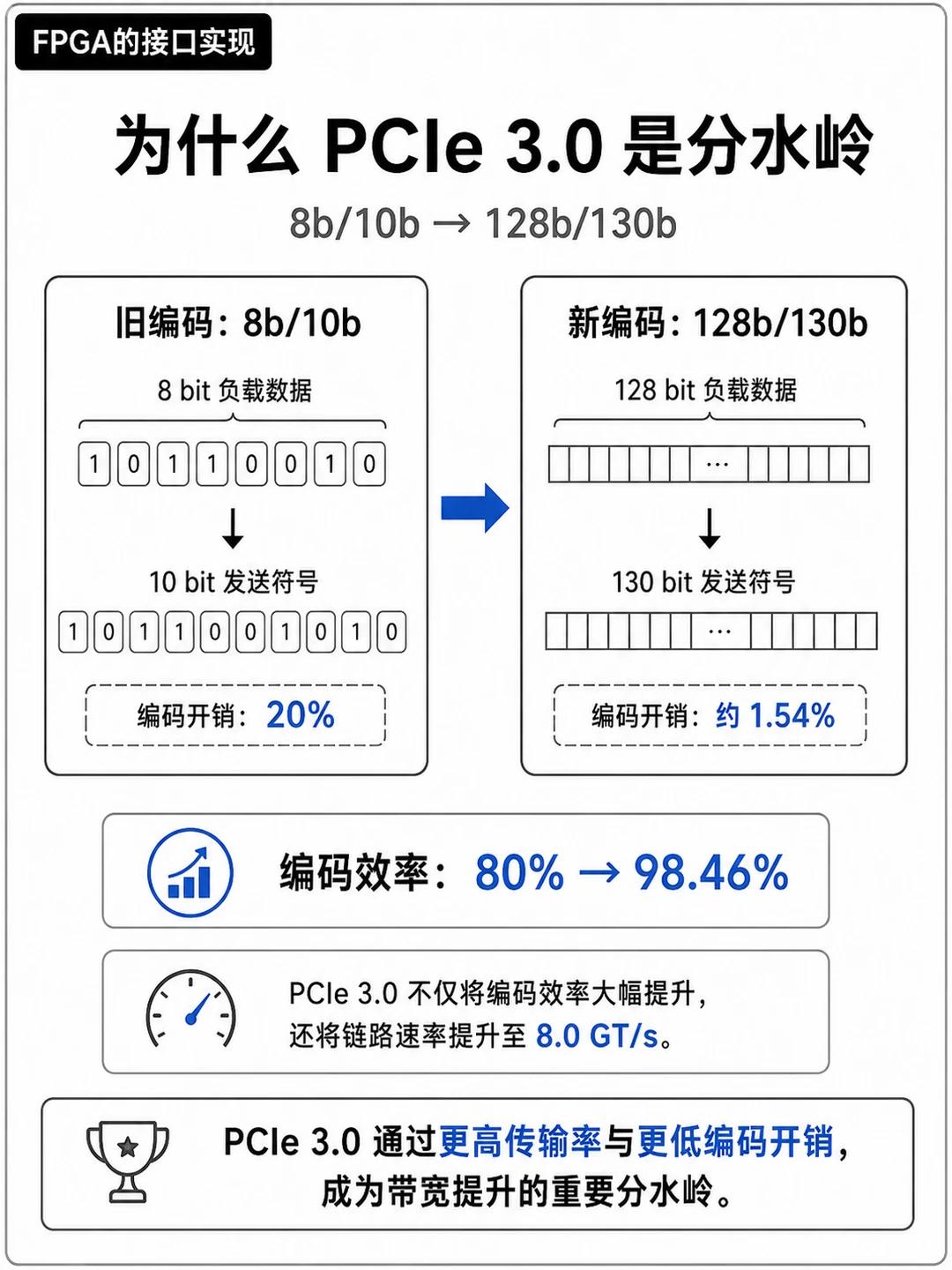

最后总结 PCIe 是 FPGA 与主机系统之间最核心的高速接口之一。 它连接的不只是硬件链路，还包括协议、DMA、驱动、内存映射和板级信号完整性。

理解 PCIe，才能真正理解 FPGA 加速卡、采集卡、网卡和高速存储类板卡的系统架构。
