FPGA实现VGA彩条显示项目设计与应用

简介：FPGA作为可编程逻辑器件，能够自定义硬件电路，本项目展示了如何利用FPGA生成VGA彩条显示信号。VGA彩条是测试显示器色彩性能的常用工具，而FPGA负责生成精确的RGB信号和时序控制，确保图像正确显示。关键技术点包括VGA时序控制、颜色空间转换、地址生成器、分频器和计数器、配置和下载流程、硬件接口以及开发板实测。项目实现有助于工程师深入理解FPGA技术及VGA显示原理，并为嵌入式系统开发提供实践经验。

1. FPGA可编程硬件应用概述

FPGA（Field-Programmable Gate Array，现场可编程门阵列）是一种基于逻辑单元阵列的半导体装置，它可以被用户编程以实现特定的功能。与传统固定功能硬件不同，FPGA提供了极高的灵活性，允许设计师在硬件中实现自定义的逻辑功能，这在快速发展的电子行业中尤为重要。

1.1 FPGA的历史与技术演进

从1980年代早期的可编程逻辑器件（PLD）发展到今天的复杂FPGA，这些设备已经走过了漫长的路程。在这一过程中，技术的演进包括了更先进的编程技术、可重构逻辑块的优化以及集成更高性能的IP核等，使得FPGA在多种应用场景中变得越来越重要。

1.2 FPGA的应用领域

FPGA广泛应用于通信、计算、工业控制、消费电子和军事等领域。它们因能够提供高性能、低功耗和可定制的优势而受到青睐。例如，在通信系统中，FPGA用于实现高速数据处理和协议转换；在图像处理中，FPGA可用来实现实时数据压缩和视频流处理。

1.3 FPGA的优缺点分析 优点 缺点 1.4 FPGA的未来展望

随着技术进步和需求增加，FPGA正在向更高层次的集成和更优的性能发展。新兴的FPGA不仅支持更复杂的系统集成，而且通过引入机器学习加速器等专用硬件来提高处理能力。FPGA的未来发展将更加强调与人工智能技术的结合，从而为智能时代的到来提供强大的硬件支持。

在接下来的章节中，我们将深入探讨FPGA在VGA显示技术中的具体应用，包括如何生成控制VGA彩条信号、实现时序控制、颜色空间转换，以及地址生成器和分频器的配置。这些内容将为读者提供一套全面的FPGA应用知识体系。

2. VGA彩条信号的生成与控制 2.1 VGA彩条信号生成理论基础 2.1.1 VGA标准与彩条信号的关系

VGA（Video Graphics Array）是一种视频传输标准，广泛用于计算机显示器及显示卡。它的主要特点在于其分辨率可调，通常支持从640x480到1024x768等多种分辨率。VGA标准中包含有一系列的同步信号用于保证图像的正确显示。彩条信号是VGA中最简单的一种信号形式，通常用于测试显示器的显示能力和校正显示器的色彩。

彩条信号包括了若干条不同颜色的条纹，这些条纹的排列顺序和颜色是标准化的。例如，在一个8色彩条信号中，可能会按照以下顺序排列：

红色 绿色 蓝色 黄色（红+绿） 青色（绿+蓝） 紫色（红+蓝） 白色（红+绿+蓝） 黑色（无颜色）

每种颜色条纹的宽度通常相等，以便于观察显示器在不同颜色显示时的性能。

2.1.2 彩条信号在FPGA中的表示方法

在FPGA中生成VGA彩条信号，首先需要理解VGA的时序要求。每个颜色周期由同步信号（HSYNC和VSYNC）、消隐期（BLANK）和有效显示期组成。有效显示期的每个像素点，会根据像素时钟信号（PIXEL_CLK）输出一个颜色值。

在FPGA内部，彩条信号可以通过以下步骤生成：

时序控制 ：首先需要在FPGA中设计一个时序控制器，以生成VGA的同步信号和像素时钟。

颜色生成 ：在有效显示期，根据不同像素位置，选择预先设定的颜色进行输出。

色彩存储 ：通常会使用查找表（LUT）来存储彩条信号中每种颜色对应的RGB值。

数据流处理 ：将像素时钟、同步信号和色彩数据整合，形成完整的视频信号，通过VGA接口发送出去。

以下是一个简单的示例代码，展示了如何在FPGA上生成VGA彩条信号的部分逻辑：

module vga_bar_generator (
    input wire clk, // 50MHz输入时钟
    output reg hsync, // 行同步信号
    output reg vsync, // 场同步信号
    output reg [7:0] r, // 红色输出
    output reg [7:0] g, // 绿色输出
    output reg [7:0] b  // 蓝色输出
);
reg [9:0] x; // 行计数器
reg [9:0] y; // 场计数器
// VGA 640x480 @60Hz 参数
parameter H_SYNC_PULSE = 10'd96;
parameter H_BACK_PORCH = 10'd48;
parameter H_ACTIVE = 10'd640;
parameter H_FRONT_PORCH = 10'd16;
parameter H_TOTAL = 10'd800;
parameter V_SYNC_PULSE = 10'd2;
parameter V_BACK_PORCH = 10'd33;
parameter V_ACTIVE = 10'd480;
parameter V_FRONT_PORCH = 10'd10;
parameter V_TOTAL = 10'd525;
always @(posedge clk) begin
    if (x < H_TOTAL - 1) begin
        x <= x + 1;
    end else begin
        x <= 0;
        if (y < V_TOTAL - 1) begin
            y <= y + 1;
        end else begin
            y <= 0;
        end
    end
    // 生成同步信号
    hsync <= (x < H_SYNC_PULSE) ? 0 : 1;
    vsync <= (y < V_SYNC_PULSE) ? 0 : 1;
    // 彩条生成逻辑
    if (x >= H_SYNC_PULSE + H_BACK_PORCH && x < H_SYNC_PULSE + H_BACK_PORCH + H_ACTIVE) begin
        // 判断当前行属于哪一个颜色条
        case (y % 8)
            0: {r,g,b} <= 24'hFF0000; // 红色
            1: {r,g,b} <= 24'h00FF00; // 绿色
            // ... 其他颜色
            default: {r,g,b} <= 24'h000000; // 默认黑色
        endcase
    end else begin
        {r,g,b} <= 24'h000000; // 非有效显示区为黑色
    end
end
endmodule

在此代码中，我们首先定义了VGA的时序参数，然后创建了两个计数器 x 和 y 来分别追踪当前的像素位置和扫描线。通过组合逻辑判断当前处于哪个颜色条，并输出对应的RGB值。

请注意，上述代码仅为示例，并未完成一个完整的VGA信号生成器。实际使用时，还需要考虑像素时钟的产生、时序的精确控制等因素。

2.2 VGA彩条信号实践生成技术 2.2.1 FPGA内VGA彩条生成模块设计

在设计FPGA内的VGA彩条生成模块时，通常使用硬件描述语言（HDL），比如Verilog或VHDL。这些语言允许设计者以文本形式定义电路的行为和结构。模块设计主要包括时序控制模块、颜色生成模块、以及最终的输出控制模块。

这里，我们关注时序控制模块和颜色生成模块的设计。

时序控制模块 ：这个模块负责生成VGA同步信号和像素时钟信号。通常，FPGA的主时钟频率比VGA的像素时钟频率要高得多，因此需要一个分频器来产生正确的像素时钟。同时，模块会生成行同步和场同步信号，以确保每行和每场的同步。

颜色生成模块 ：这个模块根据行位置来确定输出颜色。如之前例子中所述，它可能是一个查找表或者一个简单的逻辑块，用于根据当前的像素位置来决定输出什么颜色。这个模块可能还会包括一个用于生成测试图案的计数器，它会以特定的顺序遍历彩条信号的颜色。

以下是一个简化的彩条生成模块的Verilog代码：

// ... (其他模块和参数定义)
// 主模块的输入输出
module vga_test_pattern (
    input wire clk, // 主时钟输入
    output wire hsync, vsync, // 同步信号
    output wire [7:0] red, green, blue // RGB输出
);
// 时序控制模块实例
vga_timing timing (
    .clk(clk),
    .hsync(hsync),
    .vsync(vsync),
    .pix_clk(pix_clk) // 像素时钟输出
);
// 颜色生成模块实例
vga_color_generator color_gen (
    .pix_clk(pix_clk),
    .hsync(hsync),
    .vsync(vsync),
    .red(red),
    .green(green),
    .blue(blue)
);
// ... (其他实例化代码)
endmodule

在这个例子中，我们有两个子模块： vga_timing 和 vga_color_generator 。前者负责时序控制，后者负责生成彩条图案的颜色。

2.2.2 彩条信号的调试与测试方法

调试和测试FPGA中的VGA彩条信号生成模块是一项关键的任务，确保输出的视频信号符合VGA标准并且能够在显示器上正确显示。调试通常可以分为仿真测试和实际硬件测试两个部分。

仿真测试 ：在将设计下载到FPGA之前，可以使用仿真工具来检查逻辑的正确性。这是验证模块功能和发现潜在问题的一个重要步骤。在仿真环境中，你可以观察到信号的生成是否按照预期进行，并且查看输出数据是否正确。

// 仿真测试代码（通常使用testbench）
initial begin
    clk = 0;
    forever #10 clk = ~clk; // 产生一个50MHz的时钟信号
end
initial begin
    // 仿真测试过程，对所有信号进行初始化
    // ...
    // 激活测试模式，开始测试生成的彩条信号
    // ...
    #100000000; // 运行足够长的仿真时间
    $finish; // 结束仿真
end

在仿真测试中，应该检查输出信号是否符合VGA标准的时序要求，并且通过检查RGB输出信号来验证彩条颜色是否正确。

硬件测试 ：将设计下载到FPGA后，连接到VGA显示器并检查输出。硬件测试是一个实际检验设计是否符合要求的重要步骤。如果可能，连接一个逻辑分析仪或示波器以监测时钟信号、同步信号和RGB数据线。

硬件测试中，要确保：

在调试过程中，如果发现任何问题，应该回溯到设计阶段，对相关模块进行修正和优化。调试和测试可能需要重复多次，直到确保输出信号符合要求。

在硬件测试中，如果彩条显示不正常，可能需要检查的方面包括：

通过细致的仿真测试和硬件测试，可以确保VGA彩条生成模块的正确性和稳定性，为更复杂的图形应用打下坚实的基础。

3. VGA时序控制的实现原理与应用 3.1 VGA时序控制理论解析

VGA（Video Graphics Array）接口是一种广泛使用的视频传输标准，它规定了如何在屏幕上绘制像素以及在图像绘制与刷新过程中的时序要求。掌握VGA时序控制是实现高质量图像显示的关键。

3.1.1 VGA标准时序参数介绍

VGA标准定义了一系列时序参数，包括水平同步脉冲、水平显示区域、水平同步宽度以及垂直同步脉冲、垂直显示区域、垂直同步宽度等。例如，标准的VGA分辨率640x480@60Hz的时序参数如下：

理解这些时序参数对于设计VGA控制逻辑至关重要，因为它们确定了屏幕上的每个像素何时开始绘制以及何时结束，以及何时进行帧的刷新。

3.1.2 FPGA中时序控制的实现策略

在FPGA中实现VGA时序控制通常需要使用到同步信号生成器、像素数据发送逻辑以及刷新频率控制模块。为了生成正确的VGA时序信号，设计师需要考虑到以下几个方面：

FPGA通过编程配置，可以非常灵活地生成所需的时序信号，从而控制VGA显示器的显示效果。此外，时序控制模块的设计还需要考虑容错性和稳定性，以避免图像失真或屏幕抖动。

3.2 VGA时序控制实践操作 3.2.1 时序控制器的设计与编程

在FPGA中设计VGA时序控制器的核心是使用硬件描述语言（HDL），如Verilog或VHDL，创建时序控制逻辑。下面是一个简化版的Verilog代码示例，描述了如何生成640x480@60Hz时序信号：

module vga_controller(
    input clk, // 输入时钟信号
    output reg hsync, vsync, // 同步信号输出
    output reg [9:0] hcount, // 水平计数器
    output reg [9:0] vcount, // 垂直计数器
    output reg display_on // 显示启用信号
);
// 定义时序参数
parameter H_SYNC_PULSE = 96;
parameter H_BACK_PORCH = 48;
parameter H_ACTIVE = 640;
parameter H_FRONT_PORCH = 16;
parameter H_TOTAL = H_SYNC_PULSE + H_BACK_PORCH + H_ACTIVE + H_FRONT_PORCH;
parameter V_SYNC_PULSE = 2;
parameter V_BACK_PORCH = 33;
parameter V_ACTIVE = 480;
parameter V_FRONT_PORCH = 10;
parameter V_TOTAL = V_SYNC_PULSE + V_BACK_PORCH + V_ACTIVE + V_FRONT_PORCH;
// 时序控制逻辑
always @(posedge clk) begin
    // 水平计数器
    if (hcount == H_TOTAL - 1) begin
        hcount <= 0;
        // 垂直计数器
        if (vcount == V_TOTAL - 1) begin
            vcount <= 0;
        end else begin
            vcount <= vcount + 1;
        end
    end else begin
        hcount <= hcount + 1;
    end
    // 同步信号与显示使能逻辑
    if (hcount < (H_ACTIVE + H_FRONT_PORCH) || hcount > (H_ACTIVE + H_FRONT_PORCH + H_SYNC_PULSE)) begin
        hsync <= 0;
    end else begin
        hsync <= 1;
    end
    if (vcount < (V_ACTIVE + V_FRONT_PORCH) || vcount > (V_ACTIVE + V_FRONT_PORCH + V_SYNC_PULSE)) begin
        vsync <= 0;
    end else begin
        vsync <= 1;
    end
    display_on <= (hcount < H_ACTIVE) && (vcount < V_ACTIVE);
end
endmodule

此代码段描述了一个基本的VGA时序控制器，它生成了必要的同步信号和计数器信号，并通过 display_on 信号控制显示区域。

3.2.2 时序控制的模拟与实际效果评估

为了验证VGA时序控制器的设计，通常会在FPGA开发环境中使用仿真工具来模拟时序控制逻辑的执行。这涉及到生成特定的测试信号，观察同步脉冲、计数器和显示使能信号是否符合预期，确保时序控制的准确性。

模拟完成后，将时序控制器下载到FPGA硬件中进行实际测试。这需要将生成的VGA信号连接到显示器，并验证图像是否正确显示。开发者可以使用逻辑分析仪等工具来检查输出信号的波形，以评估时序控制的准确性和稳定性。

通过结合模拟与实际硬件测试，可以对VGA时序控制器进行细致的评估和优化，确保在各种使用条件下均能提供稳定可靠的显示效果。

在下一章中，我们将探讨数模转换器（DAC）与颜色空间转换在VGA显示中的应用，以及它们如何为VGA显示系统带来更加丰富和准确的颜色表现。

4. 数模转换器（DAC）与颜色空间转换 4.1 DAC在VGA显示中的作用 4.1.1 DAC的工作原理概述

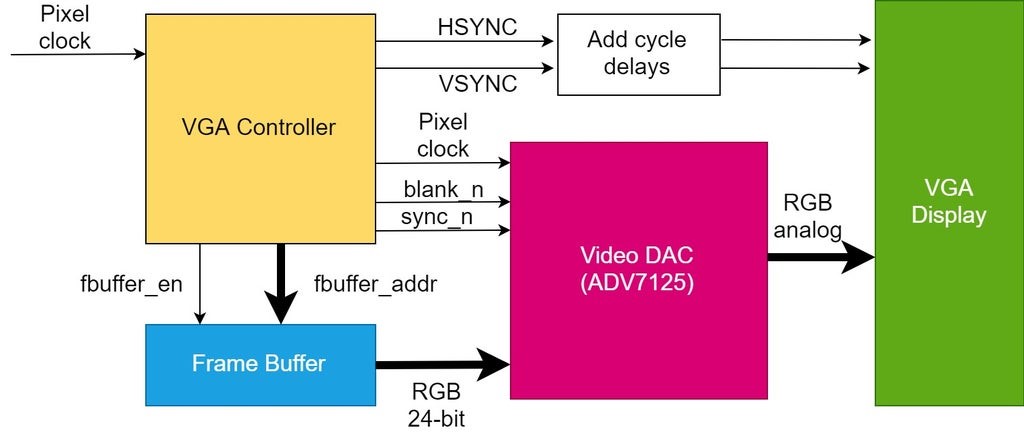

数模转换器（DAC）是一种电子设备，它将数字信号转换为模拟信号。在VGA显示系统中，DAC的功能是将FPGA输出的数字颜色信号转换为模拟信号，以便通过VGA接口传输到显示器。DAC按照一定的转换速率（通常用MHz表示），将数字值转换为精确的模拟电压，从而控制显示器上的像素颜色。

在VGA显示应用中，DAC必须能够快速且准确地将数字RGB信号转换为对应的模拟电压水平。每个颜色通道（红、绿、蓝）都会有一个独立的DAC，它们工作在同步模式下，以确保颜色的准确度和稳定性。

4.1.2 DAC与FPGA的接口技术

DAC与FPGA的接口设计对整个显示系统的性能有着直接的影响。为了确保数据传输的准确性和稳定性，通常需要使用专门的接口协议和电路。例如，可以通过并行接口将数字颜色数据从FPGA传输到DAC。并行接口意味着每个颜色通道的数据同时传输，提高了数据传输速率。

此外，为了减少由于线路损耗或干扰引起的问题，通常需要在FPGA输出和DAC输入之间增加适当的信号调节电路。这些电路包括终端电阻匹配、信号缓冲器和驱动器，可以优化信号质量并确保正确的信号完整性。

4.1.3 DAC的性能指标与选择

DAC的性能指标如分辨率、转换速率和线性度对显示效果有着决定性的影响。分辨率决定了数字输入能够表示多少不同的模拟输出水平；转换速率定义了DAC能够以多快的速度完成转换；线性度则是衡量DAC输出是否与理想输出成线性关系的重要指标。

在选择DAC时，需要根据应用需求和预算来进行权衡。对于高端显示系统，可能会选择高分辨率和高转换速率的DAC以获得最佳图像质量。而对于成本敏感的应用，可能需要在性能和成本之间找到一个平衡点。

4.2 颜色空间转换的实现 4.2.1 颜色空间转换的基本概念

颜色空间转换是将一种颜色表示方式转换为另一种颜色表示方式的过程。在计算机图形和显示系统中，常见的颜色空间包括RGB、YCbCr和HSV等。RGB颜色空间是由红（R）、绿（G）、蓝（B）三个原色通道组成，是最直观的颜色表示方法。

YCbCr颜色空间是用于数字视频系统的一种颜色表示方法，Y代表亮度信息，而Cb和Cr代表色度信息。此颜色空间的转换对于压缩和传输彩色图像非常有用，因为它允许对亮度和色度信息进行分离处理。

4.2.2 FPGA内颜色空间转换的算法实现

在FPGA中实现颜色空间转换通常涉及到复杂的数学运算，需要对输入的RGB值进行算法处理，输出对应YCbCr或其他颜色空间的值。这些算法需要在FPGA的硬件描述语言（如VHDL或Verilog）中实现。

颜色空间转换可以通过线性变换实现。以RGB到YCbCr的转换为例，转换公式如下：

Y = 0.299R + 0.587G + 0.114B
Cb = -0.1687R - 0.3312G + 0.5B + 128
Cr = 0.5R - 0.4187G - 0.0813B + 128

在FPGA中实现这些转换算法时，可以将每个颜色通道独立处理，以实现并行化，从而提高处理速度。同时，为了优化资源使用和提高转换精度，可能还需要实现定点数学运算，确保转换结果的准确性。

4.2.3 颜色空间转换的优化策略

颜色空间转换的优化策略包括优化算法实现、减少资源消耗和提高处理速度等。在实现颜色空间转换时，可以通过查找表（LUT）方法来加快计算速度。查找表通过预先计算并存储转换结果来替代实时计算，从而显著减少处理时间。

此外，为了进一步提高处理速度，可以将查找表的实现与FPGA中的DSP（数字信号处理器）单元结合起来使用。DSP单元专为数学运算优化，能够高速执行乘法和加法操作，这在颜色空间转换中非常有用。

在资源优化方面，可以对查找表进行压缩处理，减少存储空间的需求。例如，可以采用三段式查找表设计，先对输入数据进行缩放，再进行位移操作，最后进行截断处理，达到节省资源的目的。

4.2.4 实现颜色空间转换的代码示例

下面是一个简单的颜色空间转换的代码示例，采用Verilog硬件描述语言实现RGB到YCbCr的转换。

module color_space_converter(
    input wire [7:0] R,
    input wire [7:0] G,
    input wire [7:0] B,
    output wire [7:0] Y,
    output wire [7:0] Cb,
    output wire [7:0] Cr
);
wire [9:0] Y_calc;
wire [9:0] Cb_calc;
wire [9:0] Cr_calc;
assign Y_calc = (R*76) + (G*150) + (B*29);
assign Cb_calc = ((-R*44) - (G*88) + (B*132) + 16384) >> 8;
assign Cr_calc = ((R*132) - (G*110) - (B*22) + 16384) >> 8;
assign Y = Y_calc[9:2];
assign Cb = Cb_calc[9:2];
assign Cr = Cr_calc[9:2];
endmodule

在上述代码中，我们定义了一个模块 color_space_converter ，它接收8位的RGB信号作为输入，输出对应的YCbCr值。通过乘法和加法运算得到Y、Cb和Cr的中间值，并在输出前将它们右移8位，以便得到8位宽的输出。注意，在实际应用中可能需要对这些值进行进一步的缩放和偏移处理，以满足具体颜色空间定义的要求。

这个代码示例提供了一个基础的颜色空间转换实现，根据实际需要，可以进一步优化和调整。通过上述方法，FPGA可以高效地处理颜色空间转换任务，为VGA显示系统提供高质量的图像输出。

5. 地址生成器与分频器在VGA显示中的应用 5.1 地址生成器在VGA中的应用 5.1.1 地址生成器的工作机制

地址生成器是一种关键的硬件组件，在数字视频系统中用于生成图像数据存储的内存地址。它根据VGA控制器的要求，按照特定的顺序生成连续或跳转的内存地址，以访问存储于帧缓冲区的图像数据。VGA地址生成器利用行同步（HSYNC）和场同步（VSYNC）信号来确定当前帧缓冲区中显示内容的位置。

在设计VGA显示系统时，地址生成器能够自动地处理图像数据的存储和检索，减轻CPU或FPGA核心逻辑的负担。它的工作机制保证了视频图像流畅无干扰地显示，并且与同步信号同步更新像素数据。

5.1.2 在FPGA中实现地址生成器的设计

在FPGA中设计地址生成器，通常需要使用到寄存器、计数器和状态机等基本数字电路组件。下面是一个简化的VGA地址生成器设计实例，使用Verilog HDL编写：

module vga_address_generator(
    input wire clk,               // 时钟信号
    input wire reset,             // 复位信号
    input wire hsync, vsync,      // 行场同步信号
    output reg [15:0] pixel_addr  // 像素地址
);
// 定义参数，例如分辨率、同步时间、后缘时间等
localparam H_SYNC_PULSE = 96;    // 行同步脉冲宽度
localparam H_BACK_PORCH = 48;    // 行后缘时间
localparam H_ACTIVE = 640;       // 行有效显示宽度
localparam H_FRONT_PORCH = 16;   // 行前缘时间
localparam V_SYNC_PULSE = 2;     // 场同步脉冲宽度
localparam V_BACK_PORCH = 33;    // 场后缘时间
localparam V_ACTIVE = 480;       // 场有效显示高度
localparam V_FRONT_PORCH = 10;   // 场前缘时间
reg [15:0] h_counter = 0; // 行计数器
reg [15:0] v_counter = 0; // 场计数器
always @(posedge clk or posedge reset) begin
    if (reset) begin
        // 同步复位计数器
        h_counter <= 0;
        v_counter <= 0;
        pixel_addr <= 0;
    end else if (hsync) begin
        // 行同步发生，重置行计数器，更新场计数器
        h_counter <= 0;
        v_counter <= v_counter + 1;
    end else if (v_counter < V_ACTIVE) begin
        // 在有效显示行内，行计数器递增
        if (h_counter < H_ACTIVE - 1) begin
            h_counter <= h_counter + 1;
        end else begin
            // 达到行末，行计数器重置，准备下一行
            h_counter <= 0;
        end
    end
    // 根据计数器生成像素地址
    pixel_addr <= (v_counter * H_ACTIVE) + h_counter;
end
endmodule

代码逻辑的逐行解读分析：

这段代码展示了一个基本的地址生成器逻辑，它可以在FPGA中实现并用于VGA显示系统的图像数据地址管理。

5.2 分频器与计数器在VGA中的配置 5.2.1 分频器与计数器的基本原理

分频器是利用计数原理将输入的时钟频率分频的数字电路，通常用于生成较低频率的信号，这对于控制VGA的时序非常重要。在VGA应用中，分频器可以根据输入的像素时钟（Pixel Clock）来产生行同步和场同步信号。

计数器则用于追踪当前行和场的位置信息，根据VGA时序参数，如行同步脉冲宽度、行有效像素宽度等，计数器可以决定何时进行信号的切换。

5.2.2 FPGA中实现分频与计数的实践方案

下面是一个实现分频与计数的Verilog代码示例，该示例展示了如何生成VGA的HSYNC和VSYNC信号：

module vga_sync_generator(
    input wire clk,                    // 输入时钟信号
    output reg hsync, vsync,          // 输出行场同步信号
    output reg [15:0] pixel_x,         // 当前行像素位置
    output reg [15:0] pixel_y          // 当前场像素位置
);
// 假设的VGA时序参数
localparam H_SYNC_PULSE = 96;         // 行同步脉冲宽度
localparam H_ACTIVE = 640;            // 行有效显示宽度
localparam V_SYNC_PULSE = 2;          // 场同步脉冲宽度
localparam V_ACTIVE = 480;            // 场有效显示高度
reg [15:0] h_counter = 0;             // 行计数器
reg [15:0] v_counter = 0;             // 场计数器
always @(posedge clk) begin
    // 行计数器逻辑
    if (h_counter < H_ACTIVE + H_SYNC_PULSE) begin
        h_counter <= h_counter + 1;
    end else begin
        h_counter <= 0;
        // 场计数器逻辑
        if (v_counter < V_ACTIVE + V_SYNC_PULSE) begin
            v_counter <= v_counter + 1;
        end else begin
            v_counter <= 0;
        end
    end
    // 行场同步信号逻辑
    if (h_counter < H_SYNC_PULSE) begin
        hsync <= 1;
    end else begin
        hsync <= 0;
    end
    if (v_counter < V_SYNC_PULSE) begin
        vsync <= 1;
    end else begin
        vsync <= 0;
    end
    // 更新像素位置
    if (h_counter < H_ACTIVE) begin
        pixel_x <= h_counter;
    end
    if (v_counter < V_ACTIVE) begin
        pixel_y <= v_counter;
    end
end
endmodule

代码逻辑的逐行解读分析：

这段代码实现了VGA的行场同步信号和像素位置的生成，是FPGA实现VGA显示逻辑的基础。通过这种分频与计数的逻辑，能够精确地控制VGA显示器上的图像输出。

6. FPGA设计流程、工具链及硬件连接 6.1 FPGA设计流程与工具链介绍 6.1.1 FPGA设计的基本流程

FPGA（现场可编程门阵列）的设计过程涉及到从概念到实现的多个阶段。基本的设计流程可以概括为需求分析、设计输入、仿真测试、综合、布局布线、时序分析和配置下载等关键步骤。

需求分析 ：明确设计目标，包括性能要求、资源占用、功耗限制等。 设计输入 ：选择合适的硬件描述语言（HDL），如VHDL或Verilog，编写代码实现所需功能。 仿真测试 ：通过仿真工具（如ModelSim）验证设计的功能是否符合预期。 综合 ：将HDL代码转换为FPGA可识别的逻辑网表。 布局布线 ：确定逻辑元素的物理位置，并完成它们之间的连接。 时序分析 ：确保设计满足时序要求，没有时序违规。 配置下载 ：将最终生成的比特流文件下载到FPGA中进行验证。 6.1.2 常用FPGA开发工具及特点

在FPGA设计中，有一些常用的开发工具，它们各自有着独特的优势：

6.2 FPGA到VGA的硬件连接与验证 6.2.1 FPGA与VGA硬件接口设计

VGA（Video Graphics Array）接口作为常见的模拟视频接口，要求FPGA能够生成正确的时序和颜色信号。设计接口时需要考虑以下几个方面：

6.2.2 开发板上的实测与结果分析

在开发板上实现VGA信号的生成和控制后，接下来是实际测试和结果分析：

通过反复测试和调整，最终可以确保FPGA产生的VGA信号稳定且高质量地输出到显示器上，达到设计的预期效果。

简介：FPGA作为可编程逻辑器件，能够自定义硬件电路，本项目展示了如何利用FPGA生成VGA彩条显示信号。VGA彩条是测试显示器色彩性能的常用工具，而FPGA负责生成精确的RGB信号和时序控制，确保图像正确显示。关键技术点包括VGA时序控制、颜色空间转换、地址生成器、分频器和计数器、配置和下载流程、硬件接口以及开发板实测。项目实现有助于工程师深入理解FPGA技术及VGA显示原理，并为嵌入式系统开发提供实践经验。
