引言：本文介绍GTX/GTH收发器以下内容：
1.FPGA RX接口1.1 功能概述
FPGA RX接口是GTX/GTH收发器并行接口，实现收发器并行数据输出到FPGA内部逻辑。FPGA在RXUSRCLK2时钟的上升沿读取RXDATA端口数据，该端口可以配置为2字节、4字节或者8字节。
RXDATA宽度和RX_DATA_WIDTH和RX_INT_DATAWIDTH属性以及RX8B10BEN有关。并行时钟RXUSRCLK2速率由RX线速率、RXDATA宽度以及8B10B编码属性决定。RXUSRCLK时钟提供给PCS内部逻辑使用。
1.2 FPGA RX接口配置

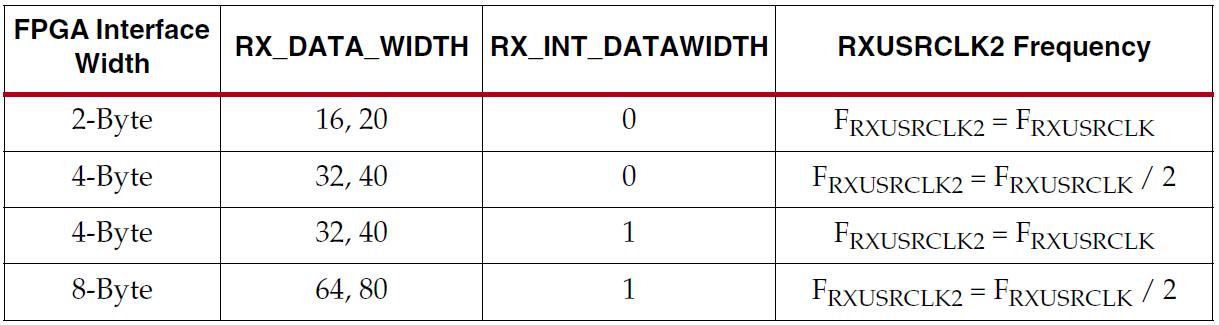

7系列GTX/GTH收发器包含2字节和4字节内部数据路径，通过RX_INT_DATAWIDTH属性配置。RX接口配置如图1所示。
图1、FPGA RX接口配置

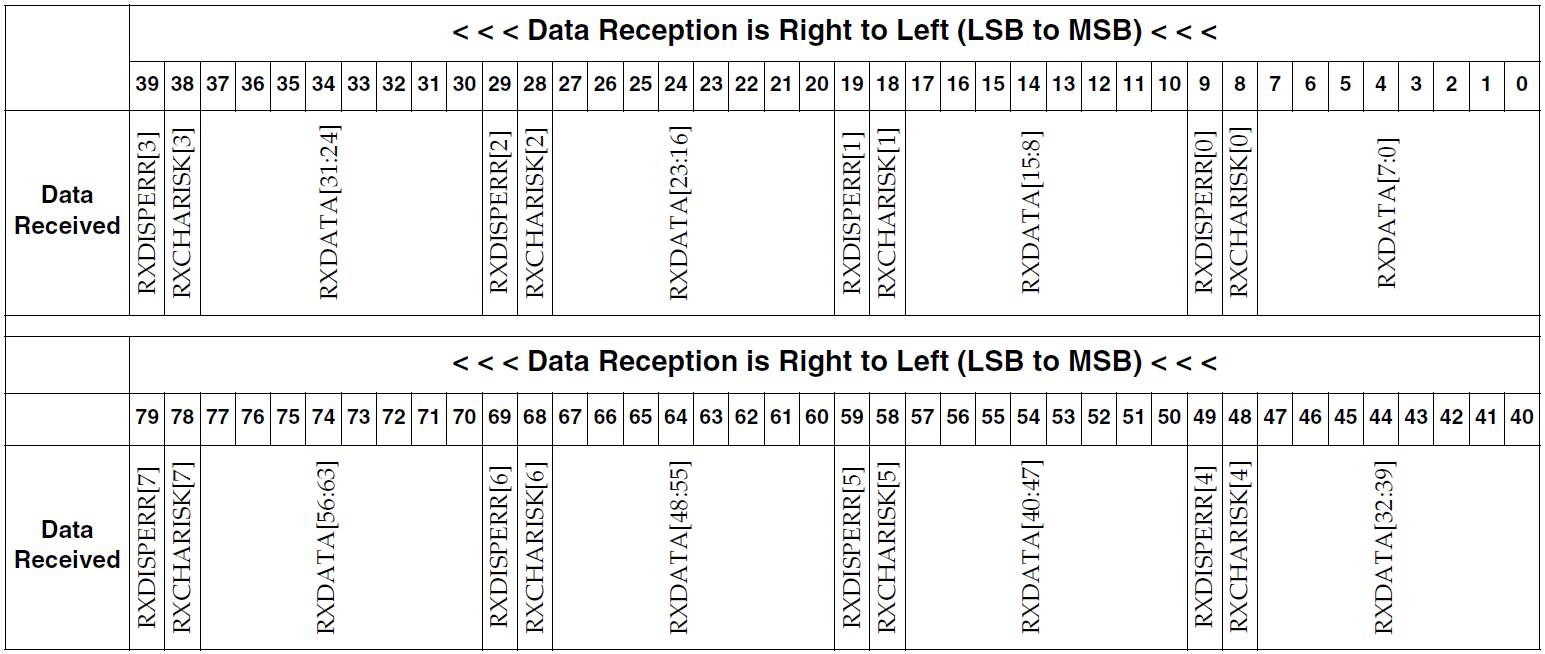

当8B/10B解码器旁路时，RXDISPERR和RXCHARISK端口用来扩展RXDATA端口。如图2所示。
图2、8B/10B解码器旁路时RX接收数据格式
1.3 RXUSRCLK和RXUSRCLK2时钟产生
FPGA RX接口包括两个并行时钟：RXUSRCLK和RXUSRCLK2。RXUSRCLK用于收发器PCS内部逻辑资源使用，RXUSRCLK2用于FPGA RX接口所有信号同步时钟。RXUSRCLK时钟产生方程如图3所示。
图3、RXUSRCLK时钟产生
RXUSRCLK和RXUSRCLK2时钟之间关系如图4所示。当线速率（Line Rate）超过6.6Gb/s时，RX内部数据路径必须设置为4字节。
图4、RXUSRCLK和RXUSRCLK2时钟之间关系
RXUSRCLK和RXUSRCLK2时钟使用必须遵循以下规则：
1.4 端口定义

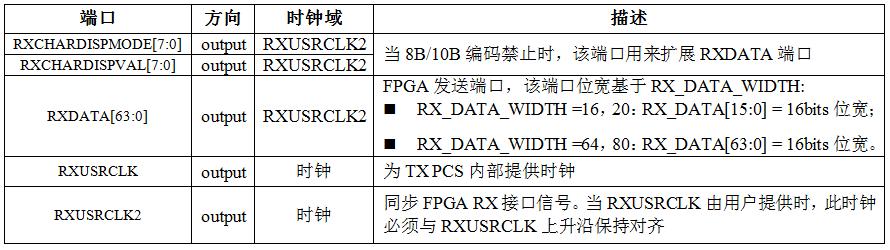

FPGA RX端口如图5所示。
图5、FPGA RX端口定义
2.RX时钟校准2.1 功能描述
RX弹性缓冲器用来设计桥接RXUSRCLK和XCLK时钟域。理想情况下这两个时钟应该频率和相位相同，实际应用中两者在频率和相位上会存在一定偏移。RX弹性缓冲器可以实现两个时钟域数据稳定传输。RX时钟校准功能通过删除或者复制特定的空闲字符来防止RX弹性缓冲器上溢出或者下溢出。

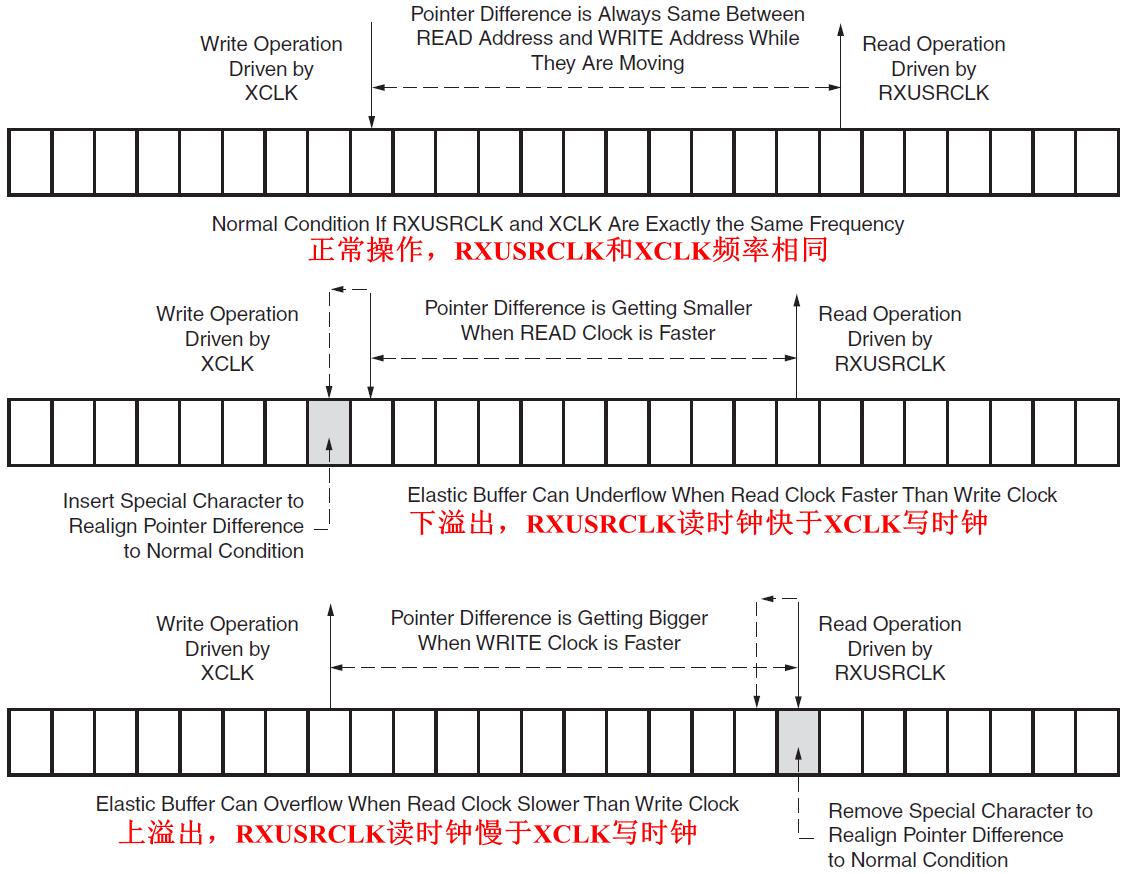

图6、时钟校准三种应用情况
图6中举例RXUSRCLK和XCLK时钟三种应用场景。正常情况下，读时钟RXUSRCLK和XCLK时钟频率相同，此时RX弹性缓冲器保持半满状态。当读时钟RXUSRCLK快于写时钟XCLK时，为避免出现读空RX弹性缓冲器，需要进行重复读或者空读操作。当读时钟RXUSRCLK慢于写时钟XCLK时，为避免出现RX弹性缓冲器溢出，需要丢弃一些数据。
3.RX 通道绑定
3.1 功能概述
XAUI和PCIe等协议使用多个串行收发器以产生更高的数据速率。由于每个收发器所在的通道延迟可能存在差异，这会导致通道间数据会存在“错位”现象，RX通道绑定功能就解决此问题。

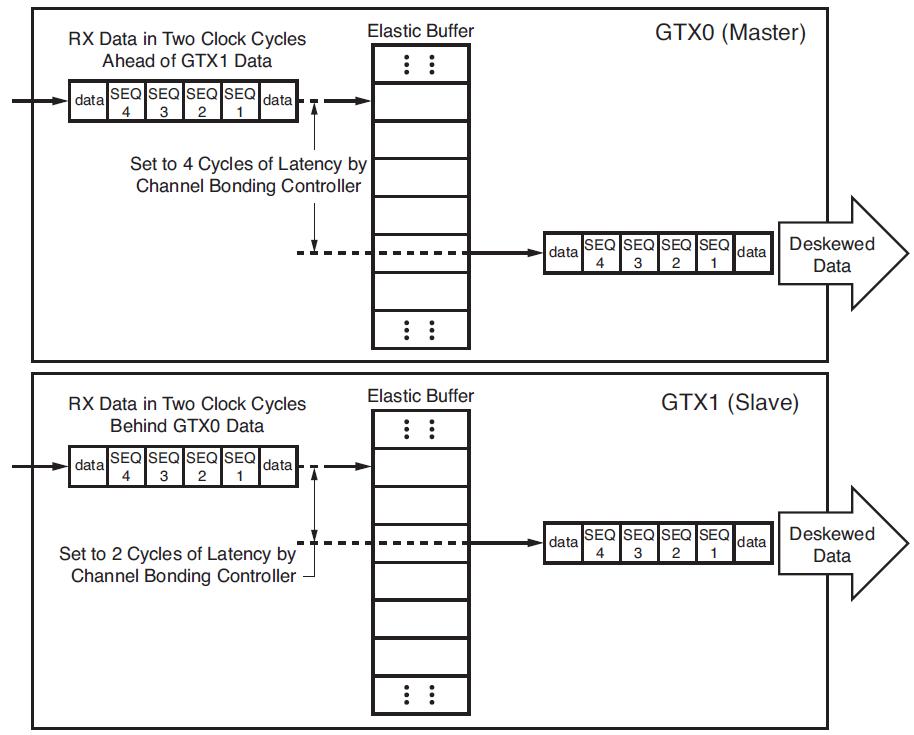

图7、通道绑定概念示意图
通常在收发器TX发送端发送一串特殊字符，称为通道绑定序列。每个收发器接收到特殊字符后，GTX/GTH接收器可以决定每个通道之间的偏移，通过RX弹性缓冲器调整延迟，保证用户接口可以无偏移接收。
