基于Quartus Prime Std 18.0的FPGA基础开发流程

基于Quartus Prime Std 18.0的FPGA基础开发流程

本文原始文档及代码工程上传至https://download.csdn.net/download/botao_li/10797443

也许对新入门FPGA的朋友有所帮助

软件版本

Quartus Prime Standard Edition 18.0 Windows

安装

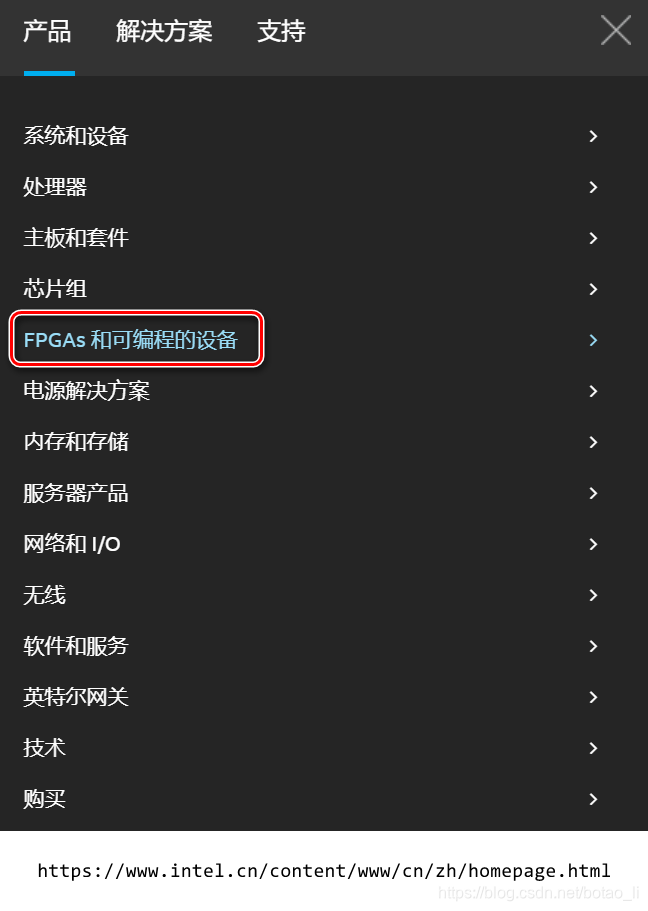

进入Intel官方网站，打开左上角的产品菜单

选择FPGAs和可编程的设备

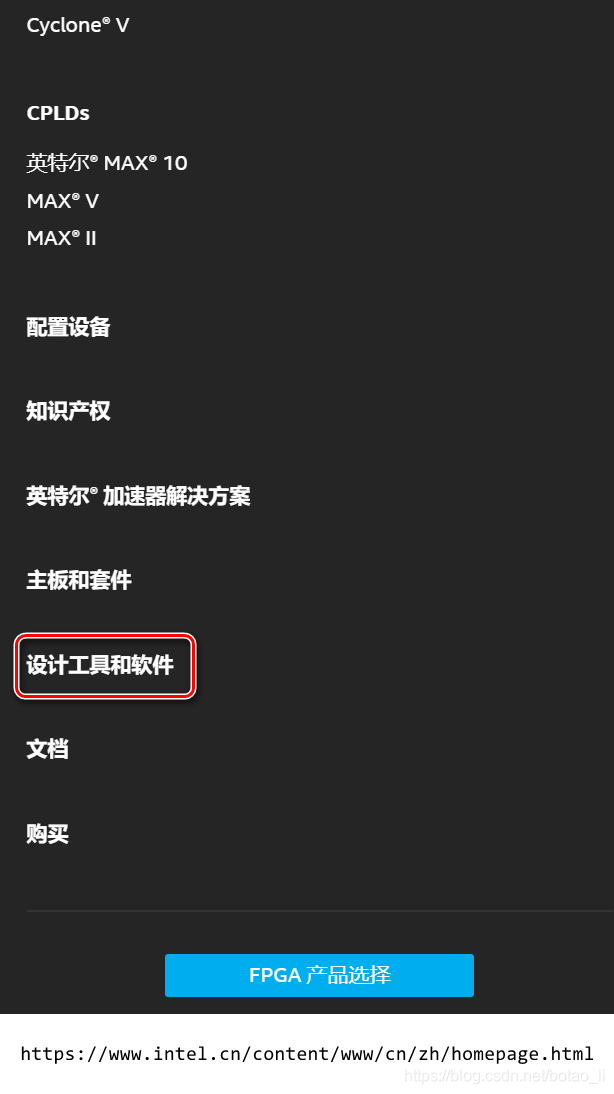

选择设计工具和软件

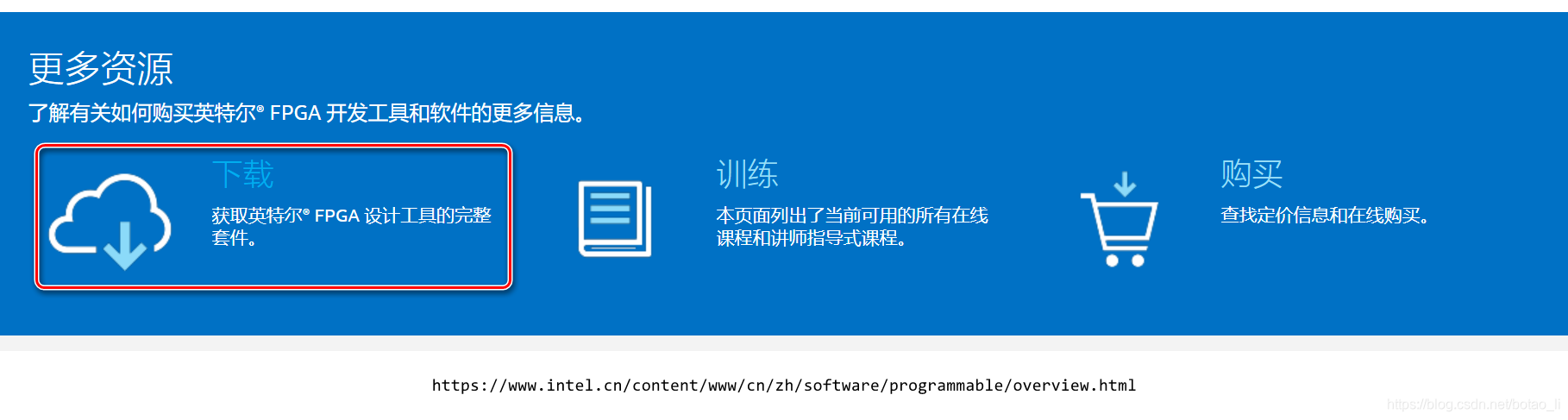

在页面下方选择下载

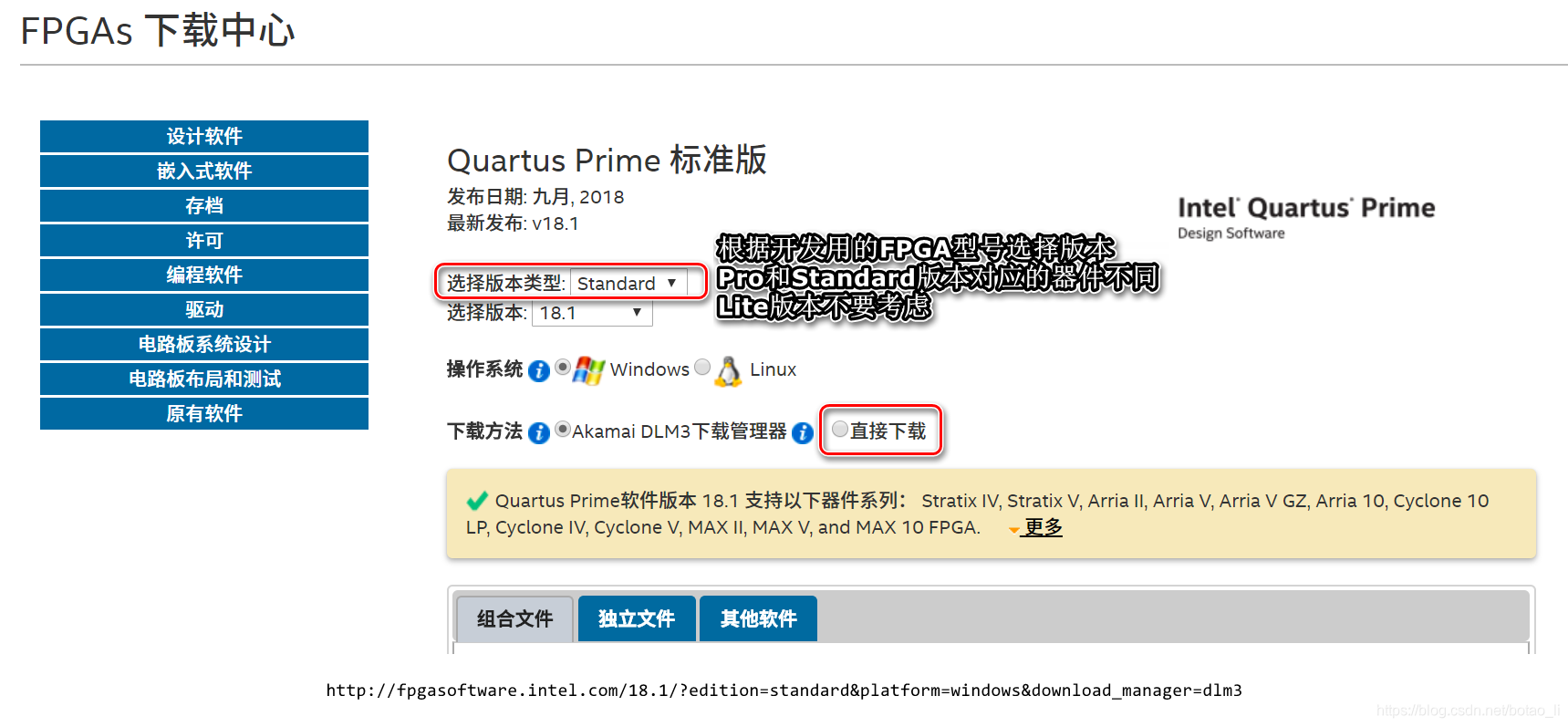

在下载页面根据器件选择版本，最好选择直接下载

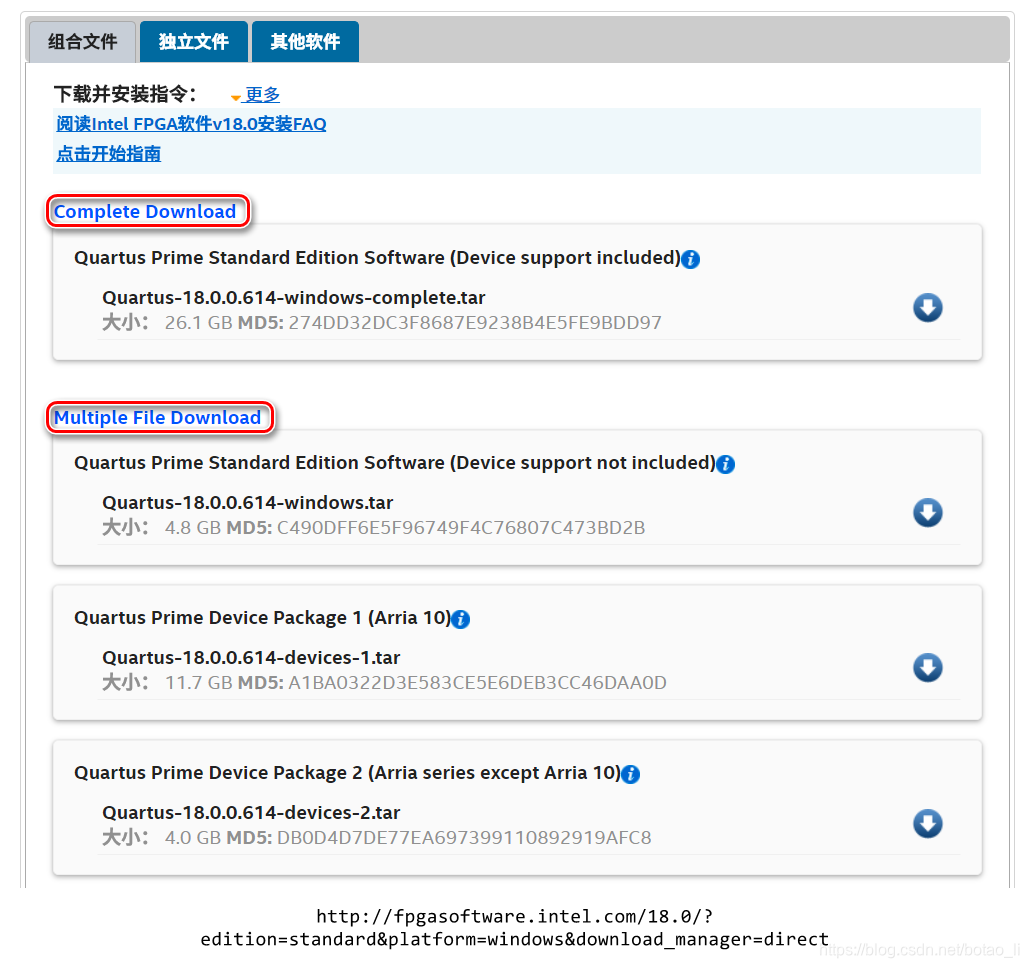

一般情况在“组合文件”中选择Complete Download就可以了，但是如果为了节约磁盘空间，可以在Multiple File Download中选择Quartus软件和必要的Device Package。如果对Quartus软件非常了解，根据开发需要在“独立文件”和“其它软件”中选择下载。

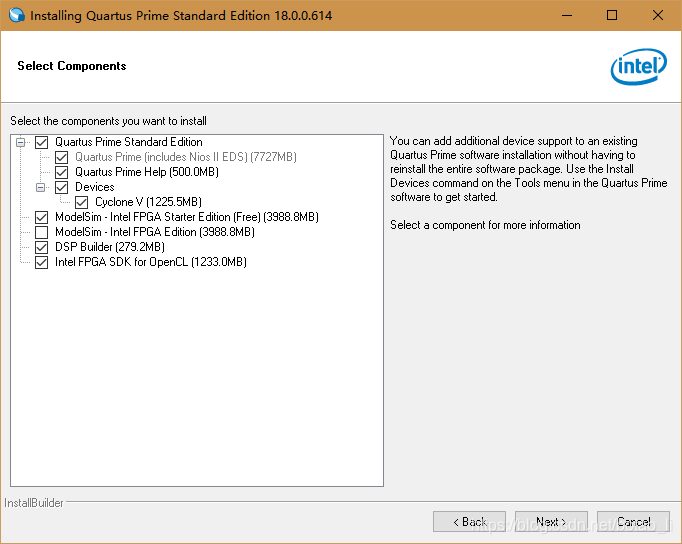

下载完成后将所有文件解压至同一文件夹下，运行QuartusSetup*.exe可执行文件，根据提示安装。该安装文件会自动查找同一文件夹下的软件组件和Device Package。（下图内容中的软件组件可能与默认的安装包不同）

流程 1. 建立工程

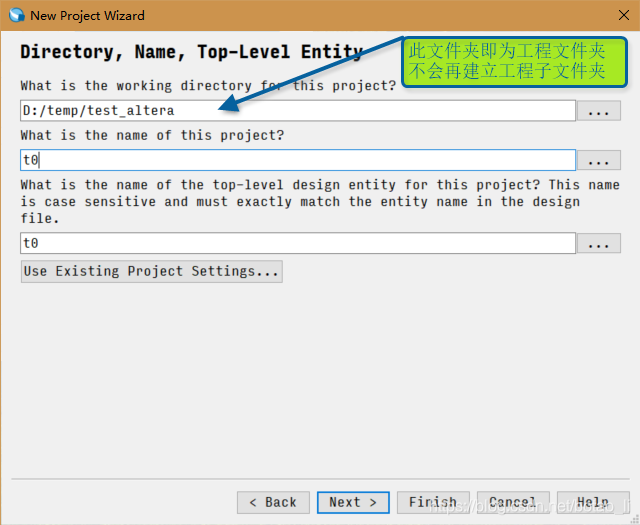

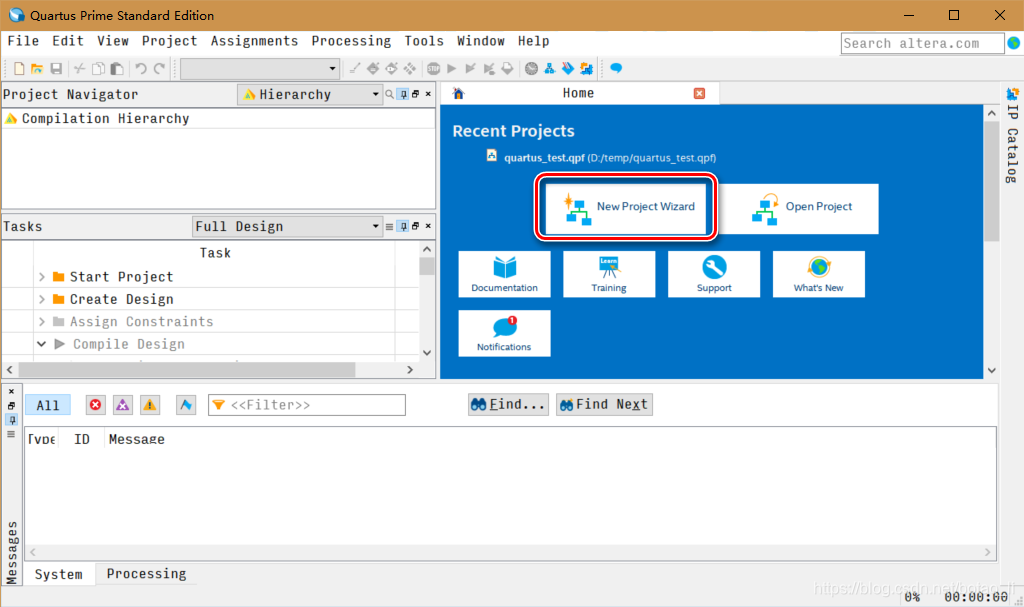

启动Quartus，在Home项面或者File菜单项打开New Project Wizard

后续配置依照提示完成，选择Finish完成。

2. 配置多处理器编译

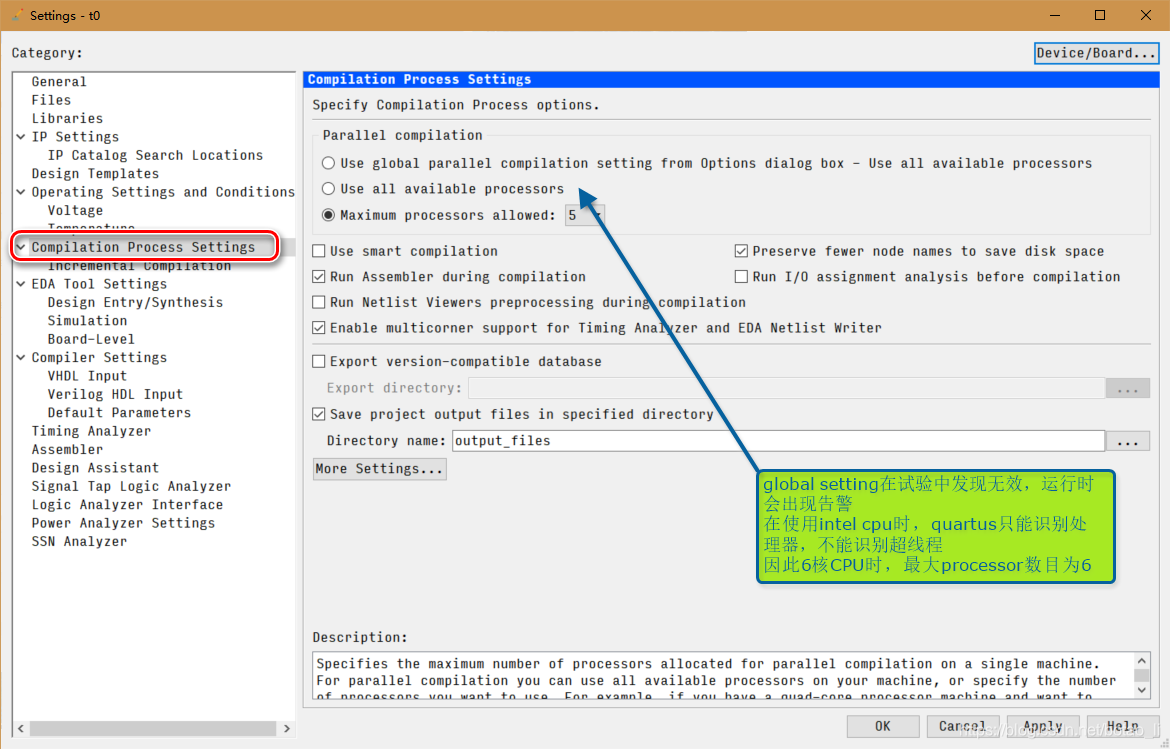

在Assignments菜单选择Settings项，弹出对话框后进入Compilation Process Settings页，选中Use all available processors或者设置Maximum Processors allowed

2. 添加HDL文件

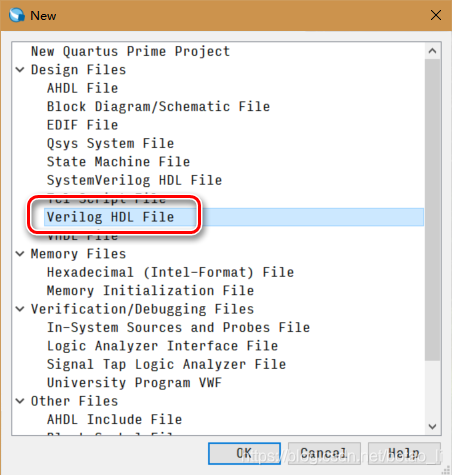

在File菜单选择New或者用Ctrl+N打开新建对话框，选择Verilog HDL File

弹出文本编辑器
