深入掌握ALTERA FPGA开发板设计：原理图资源包

简介：FPGA是一种可编程逻辑器件，ALTERA是该领域的领导者，其FPGA产品广泛应用于多个行业。本资源包包含了五种ALTERA FPGA开发板的详细原理图，覆盖了从FPGA芯片布局到软核CPU、电源管理、时钟发生器、接口连接器和存储器的各个方面。原理图的深入学习有助于工程师规划和设计FPGA系统，理解配置流程和时序要求，以及优化性能和功耗。对于初学者和经验丰富的开发者来说，这些原理图都是宝贵的学习和参考资料。

1. FPGA概念及应用 1.1 FPGA的定义与历史

在深入探讨FPGA（现场可编程门阵列）的应用之前，有必要了解其基本概念和历史背景。FPGA是一种可以通过编程来配置的集成电路（IC）。与传统的掩膜式门阵列（如ASICs）不同，FPGA提供了在硬件层面对电路进行重新配置的能力，从而在特定功能的定制性和通用计算机的灵活性之间取得了平衡。

1.2 FPGA的关键技术优势

FPGA技术的优势主要在于其高度的可重编程性、并行处理能力和快速的上市时间。它们在数据处理、信号处理、通信和嵌入式系统等领域得到了广泛应用。由于FPGA可以在硬件层面上优化性能，因此它们在需要处理大量数据流的实时应用中尤为突出。

1.3 FPGA在不同行业的应用概述

FPGA广泛应用于包括航空航天、军事、汽车电子、医疗成像、无线通信以及金融服务等多个行业。在航空航天领域，FPGA用于处理卫星信号、控制仪器仪表。在金融行业，FPGA的高速处理能力被用于高频交易系统。在这些应用场景中，FPGA能够提供比通用处理器更高效的数据处理和更低的延迟。

在接下来的章节中，我们将探讨FPGA开发板的特性和应用，深入分析FPGA芯片的关键组件，及其在存储器系统设计和电源管理模块设计中的作用。通过这一系列的分析，我们可以更全面地理解FPGA在现代电子设计中的核心地位及其广泛应用。

2. ALERTA FPGA开发板概述与核心特性 2.1 开发板概览 2.1.1 硬件架构

ALERTA FPGA开发板是一种高性能、多功能的硬件设备，它基于Xilinx FPGA芯片组设计。板上的核心硬件架构包括了FPGA芯片、处理器单元、存储模块、以及外围的接口设备。

FPGA芯片作为开发板的核心，通常提供了大量的逻辑单元和可编程互连资源。处理器单元可以是单独的处理器，也可以是集成了处理器的FPGA，如Xilinx Zynq系列的MPSoC，它集成了ARM处理器核心。存储模块包括了不同类型的存储器，如DDR SDRAM、Flash等，用于实现高效的数据处理与程序执行。外围接口设备涵盖了用于与外部设备连接的I/O接口。

硬件架构的设计决定了开发板的性能，包括处理速度、数据吞吐量和处理能力。通过选择合适的FPGA型号和外围设备，开发者可以满足不同的应用需求。

2.1.2 市场定位与目标应用

ALERTA FPGA开发板定位为一款中高端的FPGA开发板，适用于多种应用场景，特别是那些对实时性、数据处理能力和硬件可编程性要求较高的场合。目标市场包括高等教育、工业自动化、科研、以及商业应用等领域。

在高等教育领域，开发板可以作为教学工具，帮助学生学习和理解数字逻辑设计、嵌入式系统开发等课程。工业自动化领域可以利用其进行工业控制系统的开发和测试。科研机构则可以使用开发板进行算法验证、原型开发以及高性能计算等。商业应用则包括网络设备、通信设备、医疗设备等需要高度定制化的硬件解决方案。

开发板的市场定位决定其设计目标，这也会影响其价格和销售策略。目标应用的多样性要求开发板需要具备一定的灵活性和扩展性，以适应不同的使用环境和需求。

2.2 Nios开发板核心特性 2.2.1 Nios处理器简介

Nios处理器是Altera（现为Intel FPGA的一部分）公司开发的一款通用RISC架构处理器，它能够被编程集成到FPGA内部。Nios处理器具有较高的灵活性，可以根据不同的应用需求进行定制化的处理器配置。Nios处理器家族有多个版本，包括Nios II/e、Nios II/s和Nios II/f，以覆盖不同的性能和成本需求。

Nios处理器具备的特点包括易于集成、扩展性和灵活的性能。它能够提供丰富的外设接口，并且由于其在FPGA内部，因此可以与FPGA中的逻辑紧密集成，形成高度定制化的系统。

2.2.2 核心特性详解

Nios II系列处理器拥有多达8个通用寄存器组，支持256个中断源和多种指令集，包括基础的RISC指令集和一些特定的DSP指令集。Nios II处理器还支持多种内存管理选项，如MMU和MPU，以及多种总线协议。它还具备片上调试功能，支持JTAG调试接口。

Nios II的内核可以灵活配置，开发者可以根据需求添加或删除功能模块，例如，可以增加浮点运算单元(FPU)以提高数学运算性能，或者添加高速缓存来提升数据存取速度。这些配置使得Nios II处理器非常适合于资源受限的嵌入式系统，同时也支持对系统性能有较高要求的应用。

2.2.3 应用场景分析

由于Nios处理器的高度可定制性和灵活性，它可以在多个领域找到应用。例如，在数据采集系统中，Nios II可以作为中央处理器，负责实时处理从ADC等传感器采集到的数据。在控制应用中，Nios II可以用于执行复杂的控制算法，驱动电机和其他执行元件。

在消费电子领域，Nios II可以集成到家电设备中，负责用户界面交互、设备状态监控以及与网络的连接。在网络设备中，Nios II可作为数据转发处理器，处理网络包的路由和转发。由于FPGA在硬件上的可重配置性，Nios II处理器也可以用于快速原型开发和软硬件联合仿真。

下面是一个简单的代码示例，展示如何在Nios II处理器上初始化一个简单的任务，并执行基本的加法操作。这个例子仅用于说明，实际的代码可能会根据FPGA开发板的具体型号和配置有所不同。

#include
#include
#include "sys/alt_irq.h"
void my_task() {
    int sum = 0;
    for (int i = 0; i < 1000; i++) {
        sum += i;
    }
    printf("The sum is %d\n", sum);
}
int main() {
    alt_irq_register(my_task_irq, NULL, my_task);
    while (1) {
        // 主循环，等待中断触发任务
    }
}

/* 参数说明：
- `#include ` 包含了标准输入输出定义。
- `#include ` 包含了Unix标准函数定义。
- `#include "sys/alt_irq.h"` 包含了对FPGA中断处理的定义。
- `my_task()` 函数定义了一个任务，该任务将执行一个简单的循环累加操作。
- `alt_irq_register()` 函数用于注册中断处理函数，并绑定到特定的中断号。
- `main()` 函数是程序的入口点，这里初始化了中断处理并进入了一个无限循环，实际的任务执行将由中断驱动。
*/

Nios II开发板的应用场景非常广泛，其核心优势在于定制化和灵活性。开发者可以根据具体的应用需求进行硬件和软件的优化，实现高效的系统集成。以上代码示例只是展示了Nios II处理器在软件层面上的一种可能应用，实际上它在硬件层面的支持能够为各种应用提供强大的基础。

3. FPGA芯片关键组件与电源管理模块设计 3.1 关键组件分析 3.1.1 逻辑单元与可编程互连

FPGA芯片的基础是逻辑单元（Logic Cells），它们是构成FPGA的可编程逻辑基础。每个逻辑单元由查找表（LUTs）、寄存器和多功能开关组成。查找表可被编程为实现特定的逻辑功能，而寄存器可以存储中间数据，多功能开关则负责逻辑单元间的信号路由。可编程互连则确保逻辑单元可以按照设计需求灵活地连接和通信。

// 示例：查找表（LUT）实现4输入逻辑功能
module lut4(
    input [3:0] in,    // 4位输入
    output reg out     // 输出
);
always @(in) begin
    case (in)
        4'b0000: out = 0;
        4'b0001: out = 1;
        // ... 其他逻辑定义
        default: out = 0;
    endcase
end
endmodule

上述Verilog代码展示了如何用查找表实现一个简单的逻辑功能。通过改变 case 语句中的条件和输出值，可以实现任意的4输入逻辑。

3.1.2 内存资源和DSP模块

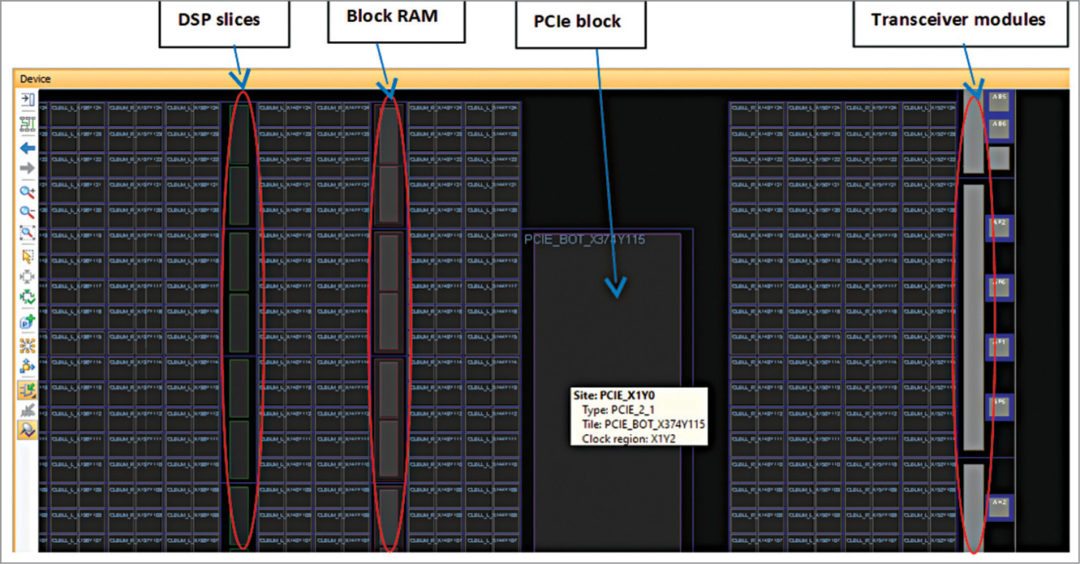

除了逻辑单元，FPGA还集成了各种内存资源，比如块RAM（BRAM）、分布式RAM（DRAM）和寄存器阵列，它们提供了数据存储和缓存的能力。数字信号处理器（DSP）模块则用于实现复杂的数字信号处理功能，例如卷积、滤波和快速傅里叶变换（FFT）。

// 示例：简单乘法器实现，用于DSP模块
module multiplier(
    input [15:0] a,
    input [15:0] b,
    output [31:0] product
);
assign product = a * b;  // 乘法操作
endmodule

在此例中，两个16位的输入相乘，结果是一个32位的产品，这正是DSP模块中常见操作之一。

3.1.3 特殊功能模块

FPGA通常还会包含一些特殊功能模块，如锁相环（PLL）、时钟管理模块和硬核处理器（Hard Processor Cores）。这些模块允许设计者实现精确的时序控制，提供附加的处理能力，或完成特定的任务，如网络协议处理等。

// 示例：PLL配置代码片段
(* Clock сигнал = "clk_in" *) input clk_in;
(* Clock输出 = "clk_out" *) output clk_out;
// PLL配置参数
(* M = 1, D = 1, N = 10, O = 1 *) // 示例参数，需根据实际硬件调整
reg [23:0] counter;
always @(posedge clk_in) begin
    counter <= counter + 1;
    // 产生10倍频的输出时钟信号
    if (counter == 24'd9) begin
        clk_out <= ~clk_out;
    end
end

这里提供了一个简单的PLL时钟倍频器的代码示例，通过计数器对输入时钟信号进行分频，产生新的输出时钟信号。

3.2 电源管理模块设计 3.2.1 电源需求分析

FPGA的电源需求分析是设计电源管理模块的第一步。分析时，需要考虑FPGA芯片的静态和动态功耗。静态功耗主要由漏电流决定，而动态功耗则与开关频率和开关电容直接相关。设计时还须考虑电压尖峰和电源噪声的影响。

3.2.2 电源模块的设计要点

电源模块设计要点包括选用合适的电源管理集成电路（PMIC）以及稳压器，确保为FPGA提供干净稳定的电源。还需考虑电路板布线、热设计和电磁兼容（EMC）设计。

3.2.3 热管理与电源稳定性

热管理是电源管理模块设计的另一个关键。高功耗的FPGA在运行时会产生大量热量，设计时需确保足够的散热措施。同时，电源的稳定性直接关系到FPGA的运行稳定性，因此需要通过电源监控电路来持续跟踪电源状态，确保其在安全工作范围内。

graph TD;
    A[开始电源管理模块设计] --> B[电源需求分析];
    B --> C[设计电源模块];
    C --> D[实施热管理措施];
    D --> E[进行电源稳定性监控];
    E --> F[完成电源管理模块设计]

在设计过程中，采用流程图的方式可以帮助设计者逐步分析并完成各项任务。上述流程图展示了设计电源管理模块的步骤，从需求分析到最终完成设计。

4. 高性能时钟发生器配置与接口连接器应用 4.1 时钟发生器配置 4.1.1 时钟网络的设计原则

时钟网络是任何数字电路设计中的关键组成部分，而尤其在FPGA设计中，时钟网络的设计对于确保系统性能和稳定性至关重要。设计一个高性能的时钟网络时，应遵循以下原则：

4.1.2 高频时钟信号处理

在高速数字系统中，高频时钟信号的产生和分配是设计中的一个挑战。为了处理高频时钟信号，以下几点策略通常被采用：

4.1.3 频率合成与分频技术

频率合成是将一个参考频率源通过锁相环技术进行倍频或分频，以产生多种频率输出的过程。在FPGA中应用频率合成与分频技术时，可以考虑以下技术要点：

4.2 接口连接器种类与应用 4.2.1 常见接口标准

FPGA在与外部设备通信时，广泛使用的接口标准包括但不限于以下几种：

4.2.2 接口选择与布线原则

在FPGA设计中选择合适的接口标准并进行布线时，需遵循以下原则：

4.2.3 高速信号传输的挑战与对策

在高速信号传输时，FPGA设计者面临诸多挑战，包括信号衰减、串扰、反射和同步问题。为应对这些挑战，可以采取以下策略：

代码块与逻辑分析

// 举例：一个简单的分频器Verilog代码
module frequency_divider(
    input clk,        // 输入时钟信号
    input reset,      // 异步复位信号
    output reg outclk // 分频输出信号
);
// 分频参数，可以根据需要进行调整
parameter DIVIDE_BY = 2;
// 计数器变量
reg [31:0] counter = 32'd0;
// 分频器主体逻辑
always @(posedge clk or posedge reset) begin
    if (reset) begin
        // 异步复位，计数器和输出复位
        counter <= 32'd0;
        outclk <= 1'b0;
    end else begin
        if (counter >= DIVIDE_BY/2 - 1) begin
            // 达到计数值，翻转输出时钟，并重置计数器
            outclk <= ~outclk;
            counter <= 32'd0;
        end else begin
            // 否则，计数器正常计数
            counter <= counter + 1;
        end
    end
end
endmodule

逻辑分析

本代码示例定义了一个简单的分频器模块，它接受一个输入时钟信号 clk 和一个异步复位信号 reset ，输出一个频率更低的信号 outclk 。使用一个计数器来追踪时钟周期数，并在计数器达到预设值的一半时切换输出信号的状态，从而实现分频。 DIVIDE_BY 参数用于设定分频的比例。此逻辑在每个上升沿检查 reset 信号，若为高则将计数器和输出重置为初始状态。否则，若计数器达到预设值的一半，则翻转输出时钟状态，并将计数器清零，否则计数器继续递增。

参数说明 扩展性说明

该分频器模块具有很高的扩展性，可以通过修改 DIVIDE_BY 参数值来实现不同的分频比例。另外，可以通过添加额外的模块来扩展此代码，例如创建一个分频器阵列来支持多个分频比例，或者通过添加控制逻辑来动态调整分频比例。

以上代码块展示了一个简单的分频器逻辑实现，适用于在设计中处理频率合成与分频技术的应用。结合实际的应用场景，FPGA设计者可以根据需求对代码进行相应的调整和优化，以满足特定的设计要求。

5. 存储器在FPGA中的作用与系统级设计 5.1 存储器的作用 5.1.1 存储器类型与选择

在数字电路设计领域，存储器是FPGA系统中不可或缺的组件之一。根据应用场景，存储器可以分为以下几种类型：

在选择存储器类型时，需要考虑以下几个关键因素：

5.1.2 存储器与FPGA的互连

FPGA通过专用的存储器接口与存储器设备连接。例如，FPGA通常具有DDR内存控制器，用于高效地与DDR SDRAM通信。设计时，需要关注以下互连要点：

通过仔细设计存储器接口，可以确保高速数据交换而不会出现数据丢失或读写错误。

5.1.3 缓存与数据交换优化

为了提高系统性能，缓存策略是关键。在FPGA设计中，可以通过缓存优化数据交换，减少对主存储器的直接访问。这通常涉及到：

5.2 系统级设计与硬件集成 5.2.1 硬件抽象层的重要性

硬件抽象层（HAL）在系统级设计中起着桥梁作用，它屏蔽了底层硬件的复杂性，为上层软件提供简洁的接口。HAL的主要好处包括：

5.2.2 系统级设计流程

系统级设计流程包括多个步骤，从需求分析开始，直到系统实现和验证。关键步骤包括：

需求分析与规范制定 ：明确系统要完成的任务和性能指标。 算法开发与仿真 ：在具体硬件选择之前，先用软件模型验证算法。 硬件选择 ：根据性能需求和预算选择合适的FPGA和存储器。 系统实现 ：硬件设计和软件编程同步进行。 集成测试 ：完成硬件和软件后，进行全面的测试和验证。 5.2.3 硬件集成的最佳实践

硬件集成是一个复杂的过程，需要高度的专业知识。最佳实践包括：

通过遵循这些最佳实践，可以确保硬件集成过程平稳，并且最终产品可以达到设计预期。

6. FPGA开发板原理图的实战解读

在FPGA项目的开发中，原理图的分析和理解是不可或缺的环节。正确解读原理图不仅能帮助我们更深入地了解开发板的内部构造和工作原理，而且对于设计、调试和优化具有指导性的意义。本章节将逐步深入地探讨原理图分析的方法论，并结合实战案例来剖析如何应用这些方法。

6.1 原理图分析方法论 6.1.1 从原理图到功能实现

在开始分析之前，我们必须了解原理图是电子电路的图形表示，其中包含了组成电路的所有元件、连接线以及各元件之间的接口关系。要从原理图到功能实现，首先要关注以下几个方面：

6.1.2 信号完整性与电磁兼容性分析

信号完整性和电磁兼容性是电子设计中的重要考虑因素，对确保产品可靠性和符合规范标准至关重要。

6.2 实战案例剖析 6.2.1 实际应用案例介绍

假设我们正在使用一个具有高速数据采集能力的FPGA开发板进行设计。该板载有高速ADC（模拟-数字转换器），用于将模拟信号转换成数字信号供FPGA处理。

6.2.2 故障诊断与解决方案

在测试阶段，我们发现高速信号存在明显的信号失真问题，导致ADC采集的数据不准确。通过以下步骤进行故障诊断和解决：

信号完整性分析 ：利用仿真工具对高速信号进行仿真，检查信号路径是否符合要求。模拟结果显示，部分信号路径的阻抗不匹配是造成信号失真的主要原因。

优化方案 ：根据仿真结果，对电路板进行修改，增加必要的终端匹配网络，并优化布线长度和位置。

重测验证 ：对修改后的电路板进行重新测试，结果表明信号失真问题得到明显改善。
