精品博文《FPGA设计技巧与案例开发详解》初探（二）之工程文件管理

对于彬哥书中所提到的工程文件管理，由于只给了一个框架，简要介绍了各个文件夹的作用，进而有许多初学者不知道具体怎么操作，会在群里问这类问题。下面，我将详细介绍一下如何构建彬哥的工程目录。

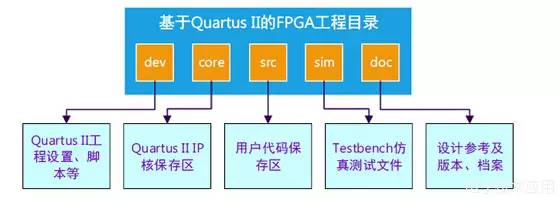

首先，我还是简要介绍一下彬哥的工程目录。其工程目录将一个FPGA工程划分为5个部分，亦即5个文件夹，如图1所示。第一个是名为core的文件夹，用于放置IP核相关的文件；第二个是名为dev的文件夹，用于放置主工程相关的文件；第三个是名为doc的文件夹，用于放置项目资料；第四个是名为sim的文件夹，用于放置modelsim仿真相关的文件；第五个是名为src的文件夹，用于放置工程子代码文件，里面还可以细化为多个子文件夹。

图1

有了上面的了解后，我们就可以构建彬哥的工程目录了，以下是具体的操作步骤：

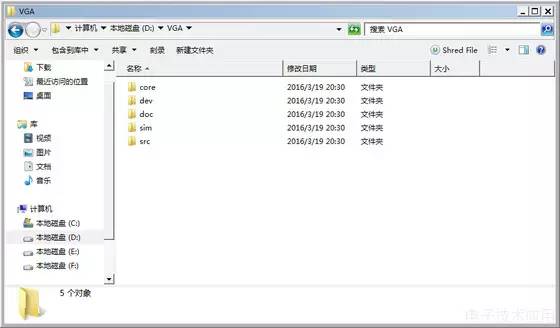

首先，建立你的工程文件夹，如我的是在D盘的VGA文件夹，然后在里面新建上述的5个子文件夹，如图2所示。

图2

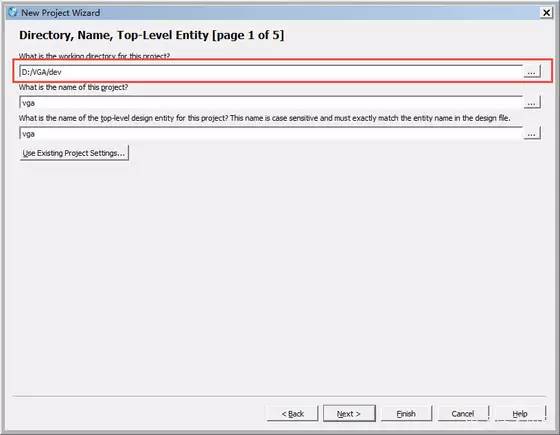

打开quartusII，建立新工程，将工程路径选取在dev文件夹里，如我的路径为D:/VGA/dev，如图3所示。然后一直Next，直到工程建立。

图3

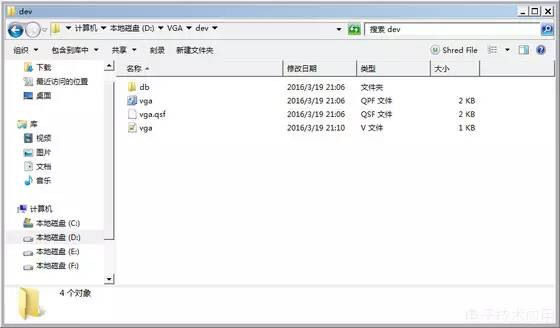

然后，新建你的verilog主文件，将其保存到dev文件夹里，进而，dev文件夹的内容如图4所示。

图4

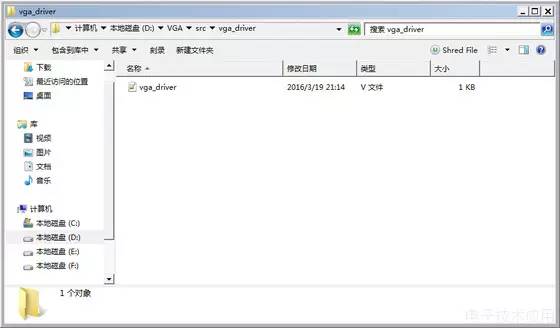

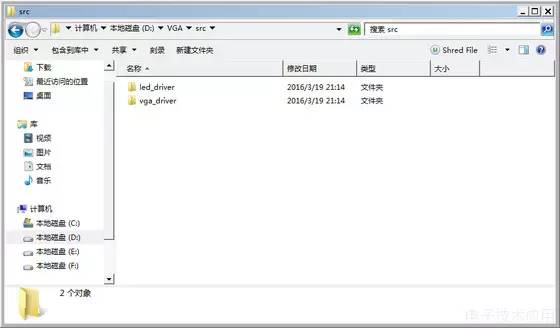

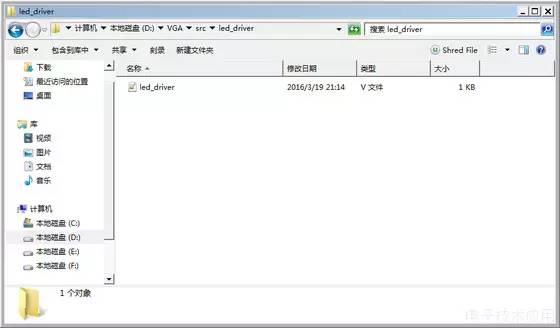

然后，新建你的多个verilog子文件，将其分类保存在src文件夹里，我这里有两个verilog子文件，一个是vga_driver.v，放在src下的lcd_driver在子文件夹里，即：

D:/VGA/src/vga_driver/vga_driver.v；一个是led_driver.v，放在src下的led_driver子文件夹里即：

D:/VGA/src/led_driver/led_driver.v。分别如图5，6，7所示。

图5

图6

图7

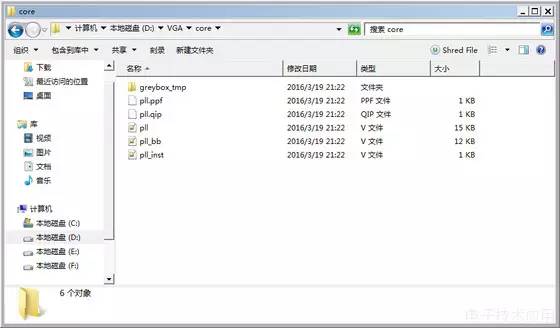

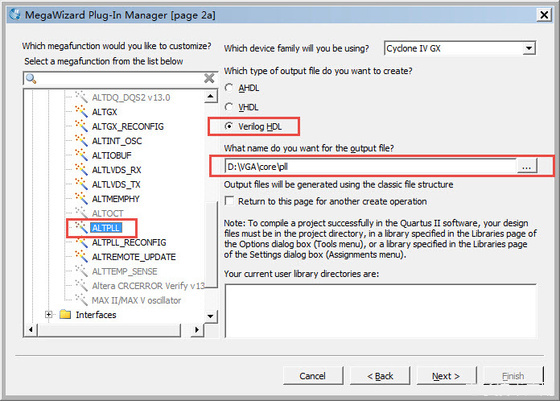

而后，如果我们需要调用IP核，就将IP核生成在core文件夹里，我这里是生成一个pll IP核，将其路径设置为D:/VGA/core/pll，如图8所示。进而，core文件夹下的内容如图9所示。

图8

图9

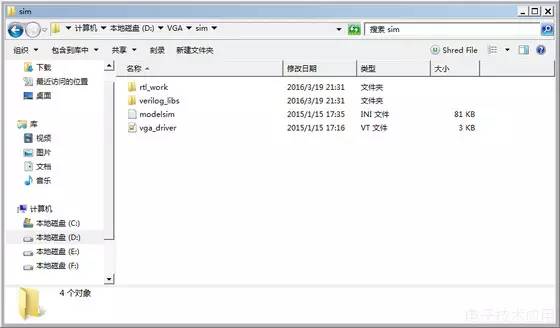

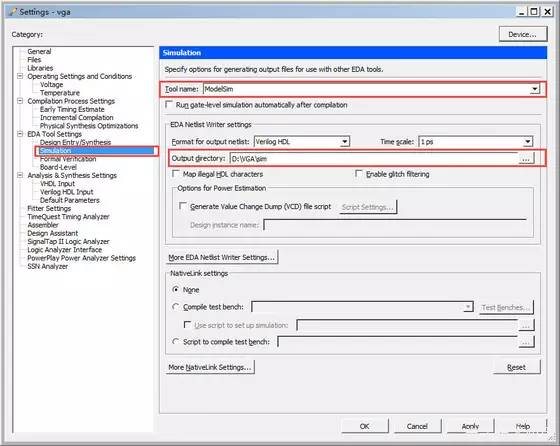

然后，如果我们需要仿真，将modelsim仿真路径设置在sim里，设置是在按钮Assignment下的Setting，点击Setting后，就如图10所示，设置modelsim仿真路径：D:/VGA/sim。并将仿真的testbench文件按照步骤4的操作保存在sim文件夹里。进而，sim文件夹下的内容如图11所示。

图10

图11

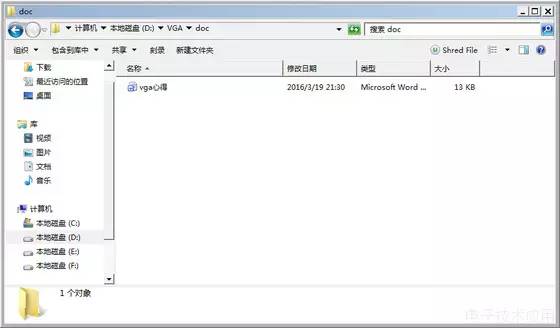

最后，如果对你的工程有些资料，心得什么的都可以放置在doc文件夹里，如我的doc文件夹里就放置了一写vga心得，如图12所示。

图12

最后，是不是感觉自己的工程很高大上，很有条理。
