基于FPGA的网络应用硬件开发平台的实现

从概念上来看，以上所有的应用都是基于如下的处理流程：物理层把来自物理介质的光、电信号转换成一定格式的比特流帧，帧转交到网络处理模块。网络处理模块通过两条通道处理数据帧，快速通道，如数据通道或者转发通道，实现线速处理转发数据帧，这部分是由FPGA完成的；慢通道，如控制通道，完成小部分数据帧(如控制、信令、路由帧)的处理，则可由MPC860完成。

2、在这里需要讨论一下为什么选择FPGA而不是网络处理器（NPU）？

网络应用中可编程解决方案主要有两类：NPU和FPGA，两者都是可编程的。NPU可提供以处理器为中心(即以软件为中心)的可编程特性，而FPGA则提供以硬件为中心的可编程特性。一般而言，以软件为中心的方法的性能低于以硬件为中心的方法。FPGA优于NPU还体现在以下几个方面：

* 深度分组处理：与需要多个NPU进行深层分组处理的NPU解决方案不同，FPGA解决方案只需一块FPGA，这是因为FPGA中的硬件并行处理完全可以同NPU中基于RISC的处理方法相媲美。多个NPU不仅为硬件和软件分区带来新挑战并增加了软件的复杂度，而且还增大了系统延迟和功耗。

* 软件可升级性：NPU不具备代码复用，因为NPU的软件大多是不可移植的，即这些软件是专有的汇编代码或因定制程度过高而丧失移植性的C代码。相反， FPGA则具有较强的软件升级功能。

* 硬件可升级性：硬件的可升级特性确保了较长的产品寿命，因而成为可编程解决方案的一个关键特性。NPU只在处理器中提供可编程特性，其类似ASIC的定制硬件并不能直接进行编程，因此它在硬件升级上的劣势与ASIC非常相似。FPGA顾名思义就是现场可编程，是对数据进行高速并行处理的理想器件，具有极强的灵活性和扩展性，可轻松升级，以很好地满足需求变化。

3、MPC860是基于PowerPC结构的通信控制器。它不仅是集成的微处理器，而且将很多外设的功能也集成在一起。MPC860具有功能很强的存储控制器，可以支持各种存储器，包括各种新型的DRAM和Flash，并可以实现与存储器的无缝接口。使用嵌入式操作系统VxWorks和开发环境Tornado进行开发也非常方便。

之所以使用MPC860，是为了系统的灵活性考虑。利用它可以完成一些较复杂的算法功能，和FPGA相配合，充分发挥各自的长处，以适应不同的网络应用。

4、在开发平台的设计中，考虑到了系统的可扩展性和灵活性，尽管FPGA内部已有丰富的存储器资源，我们仍特别为FPGA配置了片外的SRAM，并在SRAM的容量上作了较大的冗余，可完成一般情况下的数据包存贮。同时考虑到FPGA处理速度的因素，SRAM的数据总线的宽度设计为64位，这样，由FPGA进行SRAM读取操作时不会产生阻塞现象。

3 具体实现

开发平台由以太网控制器（MAC），FPGA，SRAM，MPC860，物理层芯片，网络变压器等元器件组成，系统组成如图1所示。

图1 系统组成框图

本开发平台的硬件功能完全在一片FPGA中完成。从功能需求和可持续开发的角度出发，选择了ALTERA公司的APEX20KE1500。之所以选择APEX20KE1500，主要是因为此型号的规模大，逻辑门达到150万门，51840个逻辑单元（LEs）特别是其内部可定义的存储单元大，达到了442368位，可灵活地实现为RAM、ROM、CAM，可以满足缓存数据包的需求，又有利于设计复杂的存储、查找、比对等功能。

MAC选取了Intel的IXF440，它是一个8口10/100Mbits以太网控制器，用以接收和发送以太包。LXT974是4端口快速以太网物理层芯片，它支持IEEE802.3协议，支持10Mbps 和100Mbps应用，提供四个独立的MII接口。每个端口可支持双绞线接口和连接10/100BASE-TX 或 100BASE-FX 的PECL。在本开发平台上，使用了两片百兆PHY芯片LXT974，这样共可提供8个网络接入端口。

4 应用实例

利用此开发平台可以实现如8口以太网交换机，8口以太网路由器，网络防火墙等，在本文中将以总装备部课题DDoS的防御为例予以介绍。

随着网络技术的发展和Internet的普及，网络安全问题也日益突出。高速广泛连接的网络给大家带来了方便，也为分布式拒绝服务（DDoS）攻击创造了极为有利的条件。DDoS攻击已经成为网络上广泛传播的问题。我们在本开发平台的基础上，通过寻求一种高效、对各种DDoS攻击都行之有效的算法，采用软硬件相结合的方法，实现了实时检测、防御DDoS攻击的功能。

利用该开发平台，我们用MPC860实现非参数的CUSUM算法，在嵌入式实时操作系统VxWorks及其开发环境Tornado下对MPC860进行开发；用FPGA实现硬件功能，采用AHDL语言对FPGA进行开发，在MAX＋PLUS II和Quartus II环境下对FPGA进行调试和仿真；

根据CUSUM算法计算出判决门限，检测出DDoS攻击,由硬件对攻击包进行实时处理，采取有效措施维护网络的正常运行，消除攻击的危害。

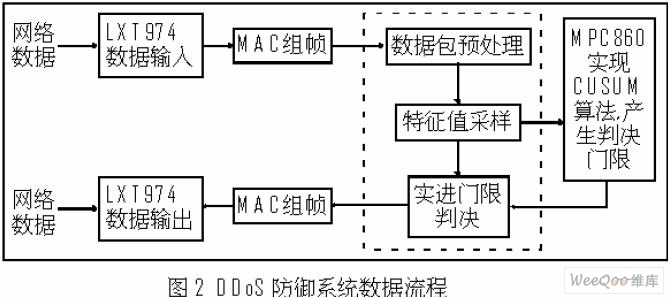

完整的DDoS防御系统置于网段入口，它包括了从数据接收、数据预处理、数据采集、数据运算和处理、实时判决到终的数据输出这一整套步骤。数据流程见图2。

由FPGA完成了数据包的预处理功能，包括数据包类型的读取；源IP地址，目的IP地址的读取、比较；数据包协议类型的提取；IP数据包头的奇偶校验；TCP/UDP数据包端口提取，检测等。特征值的数据采样也由FPGA完成。MPC860根据FPGA提取的特征值进行计算产生判决门限和过滤规则，由FPGA根据MPC860得出的过滤规则实现实时的门限判决。

由于有了本开发平台，研究小组集中精力于HDL语言和检测算法，在较短的时间内完成了建模和仿真，并进行了实际的电路运行测试，根据测试中存在的问题及时调整了硬件逻辑和算法，终比原计划提前半年完成了该课题的研究。

另外，该开发平台在网络课程教学中也得到了有效的应用。在讲授交换机原理，路由协议、排队算法等课程时，让学生对一些简单的算法进行硬件仿真设计，并至开发平台上进行实验，加深了学生对所学知识的理解，掌握了初步的硬件设计能力和设计思想，为学生的科研能力的提高打下了较好的基础。
