在电子设计中，PCB板通过导线将具备特定电气特性的信号相互连接，这些信号在传输过程中会遭遇传播延时。同样，FPGA内部丰富的可配置布线资源使得不同位置的逻辑资源块、时钟处理单元等能够相互通信，以实现所需功能。然而，与PCB走线相似，FPGA的布线也会因走线长度差异而产生不同的传输延时。此外，信号在FPGA内部经过逻辑门电路的处理也会引入额外延时。
为了确保多个信号在FPGA内能够协同工作，保持一致的延时至关重要。这时，时序分析就显得尤为重要，它能够帮助我们了解信号在FPGA内的传播路径及延时情况。而基于时序分析的结果，我们可以进行相应的时序约束，从而确保FPGA信号的准确性和协同性。
以一个简单的信号处理路径为例，信号从输入到输出需要经过多个逻辑处理环节，每个环节都会引入一定的延时。若不对这些路径进行时序约束，FPGA可能会选择非最短路径进行布线，从而影响系统的整体性能。因此，通过时序分析和约束，我们可以确保信号能够按照预期的路径和延时在FPGA内准确传输和处理。
时序分析与约束的定义
在FPGA设计中，时序分析与约束是至关重要的环节。设计者需依据系统功能，通过时序约束明确时序要求，而FPGA编译工具则依据这些要求进行布局布线。布线完成后，工具会运用特定时序模型对结果进行分析，并生成时序报告。设计者需仔细审阅报告，确保布局布线后的时序结果符合预期。
具体而言，时序分析涉及遍历电路中的所有时序路径，计算信号在这些路径上的传播延时。而时序约束则是对设计电路在时序方面的具体要求，包括内部时钟约束、IO口时序约束、偏移约束、静态路径约束以及例外路径约束等。
时序约束的基本路径

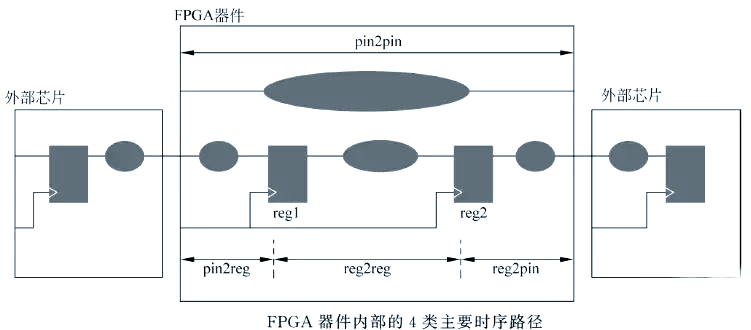

FPGA时序约束主要针对四种时序路径：
寄存器间的时序路径，即reg2reg；
输入引脚到寄存器的时序路径，即pin2reg；
寄存器到输出引脚的时序路径，即reg2pin；
输入引脚直接到输出引脚的时序路径（不经过寄存器），即pin2pin。
其中，reg2reg（寄存器到寄存器）、pin2reg（输入引脚到寄存器）以及reg2pin（寄存器到输出引脚）这三种时序路径都涉及寄存器的操作，因此需要进行细致的时序约束。这是为了确保在时钟锁存沿的建立时间和保持时间内，数据信号能够保持稳定，从而满足系统的时序要求。然而，pin2pin路径（输入引脚直接到输出引脚，不经过寄存器）则属于纯组合逻辑电路，其信号传输并不依赖时钟。因此，对于这类路径，我们通常直接约束其延时范围，以确保信号能够按时序要求正确地传输。

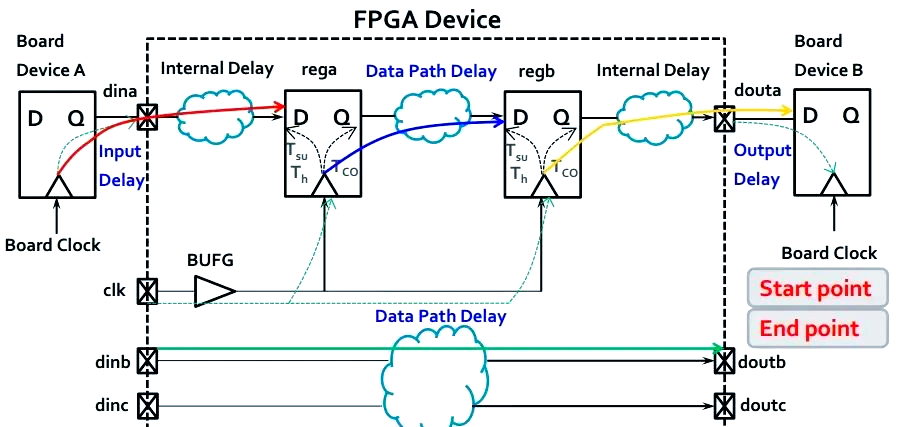

在四种时序路径中，pin2reg路径需要经过三个延迟阶段，具体包括Tco（寄存器输出延时，即寄存器内部的传输时间）、Input Delay（输入走线延迟）和Internal Delay（FPGA内部走线延迟）。reg2reg路径则涉及两个延迟，即Tco和数据路径延时。reg2pin路径同样需要经过三个延迟，而pin2pin路径则相对简单，仅需经过一个Data Path Delay。
接下来，我们探讨与时序分析和约束相关的几个面试问题。
首先是建立时间和保持时间的概念。建立时间是指在触发器的时钟信号上升沿到来之前，数据必须保持稳定的时间段。如果不满足这一时间要求，数据将无法在时钟上升沿被稳定地打入触发器。而保持时间则是指在时钟信号上升沿之后，数据需要保持稳定的时间段。同样，如果保持时间不足，数据也无法被稳定地打入触发器。值得注意的是，建立时间不受系统时钟频率的影响。
接下来是D触发器为何需要满足建立时间和保持时间的疑问。这主要是因为触发器内部数据的形成需要时间。如果不满足这些时间要求，D触发器可能会进入亚稳态，导致数据值的不确定性，进而可能影响整个系统的稳定性。
针对建立时间和保持时间的修复问题，我们提出了几种可能的解决方案。对于建立时间的修复，可以尝试降低时钟频率、增大时钟正偏斜、减小时钟负偏斜、减少组合逻辑延迟、减少多扇出网络以及选用延时较少的cell等方法。而对于保持时间的修复，则可能需要采取相反的措施，如减小时钟正偏斜、增大时钟负偏斜以及增加组合逻辑延迟等。
最后，我们简要介绍了流水线的概念。流水线是一种在数字电路中用于优化性能的技术，通过将任务分解为多个阶段并并行处理，可以提高整体的处理速度。然而，需要注意的是，流水线的设计和优化也涉及到一系列复杂的时序约束问题。
流水线技术通过使用存储器件将时钟周期内关键路径分割开来，从而显著减少了关键路径上的各个阶段延迟，使得电路能够以更高的频率工作。然而，流水线技术的使用也面临着一系列挑战，其中之一便是流水线冒险。冒险主要有三种类型：结构冒险、数据冒险和控制冒险。针对这些冒险，通常的解决方法是在流水线中插入流水线气泡，直至冒险问题得到解决。
结构冒险通常由于资源冲突导致硬件无法同时支持所有可能的指令组合。例如，在单端口存储器执行读写操作时，若流水线要求在同一时钟周期内对存储器进行两次访问，这便会产生存储器读写冲突。为解决此类问题，可以增加一个时钟周期来停止流水线（即产生一个流水线气泡），或者采用不同的存储器或多端口存储器来消耗更多资源。
数据冒险则发生在指令执行需要之前指令的计算结果，而该结果在流水线中尚未计算出来的情况下。为应对数据冒险，可以使用数据/寄存器转移来进行纵向气泡延迟。
控制冒险则与分支指令和其他改变程序计数器值的指令有关。为降低控制冒险的风险，我们需要在流水线中停止几个周期，等待重新获取下一条数值进行判断。
此外，关键路径的优化也是提高系统运行速度的关键。关键路径是组合逻辑中延时最长的时序路径，可以通过优化组合逻辑代码、选择延时小的单元以及使用优化指令来减小其延时。
提高系统运行速度的另一重要途径是采用流水线设计。通过在组合逻辑中间插入流水寄存器或长路径切为短路径的方法，可以充分利用流水线技术来提高系统的吞吐量。同时，并行处理也是一种有效的手段，通过硬件复制和并行运行来以面积换取性能的提升。
综上所述，流水线技术、关键路径优化以及并行处理都是提高系统运行速度的重要策略。在实际应用中，我们需要根据具体的需求和约束条件来灵活选择和运用这些技术手段。
同步电路的速度直接与同步系统时钟的速度相关。时钟频率越高，电路处理数据的时间间隔就越短，从而在单位时间内能处理更多的数据。然而，时钟的延迟必须满足一定的条件，即Tco（时钟输出延迟）+ Tdata（数据传输延迟）+ Tsetup（建立时间），以确保电路的稳定运行。这意味着最快的时钟频率Fmax受到限制，只能通过优化组合逻辑的延迟时间Tdelay来提升同步电路的速度。
流水线设计是一种有效的方法，通过合理切割大的组合逻辑，将其分散到多个时钟周期中执行，从而提高逻辑运行的时钟频率。这种方法以面积换取速度，能有效提升系统的性能。
另外，值得注意的是，随着时钟频率的增加，时序违规的风险也会相应增加。这是由于寄存器的延时参数是固定的，而时钟长度缩短会导致保持裕量和建立裕量不足。因此，在设计中需要仔细平衡时钟频率与寄存器延时参数的关系，以确保时序的正确性。
同时，时序约束是确保设计达到时序要求的关键策略。它主要包括周期约束、偏移约束和静态时序约束等方面。通过附加时序约束，可以指导布线工具进行映射和布局布线，从而确保设计的时序符合要求。在附加时序约束时，需要遵循一定的策略，如先定义设计的所有时钟，然后对同步元件进行分组并附加偏移约束，最后对全组合逻辑的PAD to PAD路径附加约束。同时，还需要注意约束的路径类型，包括分组之间的路径、快慢速例外路径、周期路径以及其他特殊路径。通过合理的时序约束策略和路径选择，可以确保设计的时序稳定性和性能优化。
（1）输入路径：从外部引脚到内部模块的路径。
（2）寄存器间路径：系统内部两个寄存器之间的路径。
（3）输出路径：从内部模块到外部引脚的输出路径。
（4）端口间路径：FPGA的输入端口与输出端口之间的路径（这种路径不常用，因为涉及到锁存器，分析较为复杂）。
附加约束的重要性
（1）提升设计运行频率，减少逻辑与布线延时；
（2）确保准确的时序分析报告；
（3）指定FPGA/CPLD的电气规范及引脚布局。
阻塞赋值与非阻塞赋值的混用风险
由于阻塞赋值与if判断均属于即时得出结果的组合逻辑，它们带来的延时效果类似于寄存器延时。因此，在时序逻辑中过度使用阻塞赋值或if嵌套，可能导致延时问题。若时钟速度过快，则可能违反时序约束。

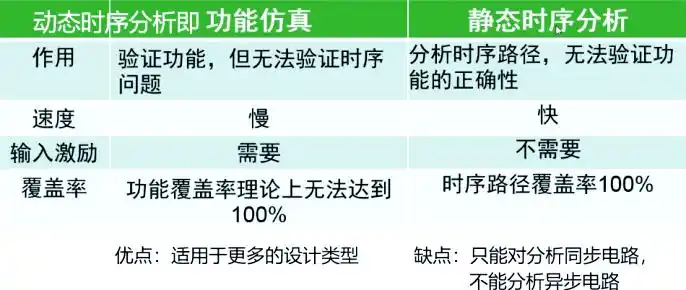

静态与动态时序模拟的差异

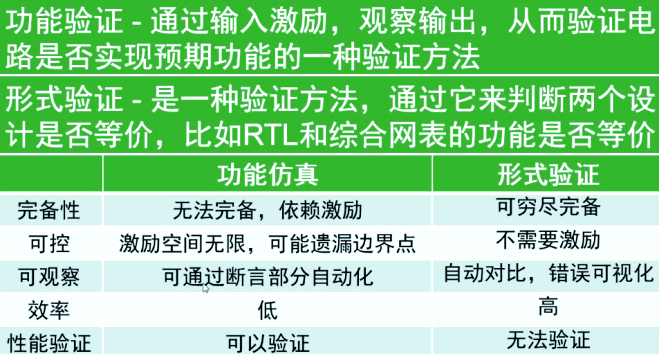

形式验证与功能验证的异同
形式验证主要关注逻辑等价性，通过数学方法证明设计在各种条件下的正确性；而功能验证则更侧重于实际功能的表现，通过模拟实际运行情况来验证设计的正确性。两者相辅相成，共同确保设计的准确性与可靠性。
简述fanout及其对时序的影响。
在数字电路中，逻辑门通过相互连接来构建更复杂的电路，这意味着多数逻辑门的输出端都会连接至多个其他单元的输入端。因此，需要引入一个术语来描述逻辑门的驱动能力，即fanout（扇出）。而最大fanout，或称为maximum fan-out，则定义了一个逻辑门所能驱动的同类逻辑门的最大数量。
名词解释：时序仿真
时序仿真是在布局布线完成后，使用实际器件给出的模块和连线延时信息，对电路行为进行实际估计的过程。这种仿真考虑了最坏情况下的电路行为，包括模块间的延时和信号传输的延迟。与功能仿真不同，时序仿真加载了基于实际布局布线的最坏情况延时，因此在仿真结果中，信号的加载会带有相应的延时。
在静态时序分析中计算时钟延迟时，需要考虑哪些关键因素？
在静态时序分析中计算时钟延迟时，需要考虑以下因素：
A. 寄存器的建立和保持时间；
B. 工艺特性所导致的on-chip variation；
C. 时钟源的抖动（jitter）；
D. 时钟树不平衡所引入的偏差（skew）。
关于电路处理，哪些说法是正确的？
在电路处理方面，以下说法是正确的：
A. 同步电路系统中，可以使用一个主时钟及其三分频时钟来共同驱动系统；
B. DFF的setup时间是根据DFF和DFF之间的时序路径来分析的，通过降低时钟速度可以增加DFF的setup时间；
C. 数字电路设计中，竞争和冒险现象可能导致电路产生毛刺，通常需要加入RC滤波电路来消除这些毛刺。
在通信系统仿真中，调制仿真所处的层次是？
A、系统级仿真的上层
B、链路级仿真的上层
C、链路级仿真的下层
D、介于系统级仿真与链路级仿真之间
以下关于DFF时序的说法中，哪些是错误的？
A、若DFF的Hold时间不满足，增加数据路径延时可能并非最佳解决方案。
B、若DFF的Setup时间不满足，通过增加数据路径延时来调整并非总是有效。
C、解决DFF的Hold时间不满足问题，单纯增加DFF时钟路径延时可能不够。
D、对于DFF的Setup时间不足，增加DFF时钟路径延时通常是一个有效的解决办法。
FPGA布局布线时，为何需要对时钟进行约束？
时钟约束旨在确保FPGA系统能够满足时序要求。通过合理设置时钟约束，可以优化时钟网络，减少时钟偏斜，并确保系统在高速运行时仍能保持稳定性和性能。
哪些约束属于时钟约束？
A、set_multicycle path
B、set_false path
C、set_max_delay
D、set_input_delay
解析：在FPGA设计中，常用的时钟约束包括对时钟本身的创建（create_clock）以及对时序路径的详细设置，如set_multicycle path和set_input_delay等。这些约束旨在确保系统时序的准确性和性能的优化。
在利用Verilog HDL语言描述的加法器和乘法器进行功能仿真时，关于延时的说法是，这些操作（ A ）是无延时的。
约束在FPGA和CPLD设计中发挥着重要作用，它们不仅能帮助提高工作频率、获得准确的时序分析报告，还能为静态时序分析工具提供判断时序是否满足设计要求的依据，同时指定电气标准和引脚位置。
关于建立和保持时间的表述，我们需要注意以下几点：首先，解决setup time violation的一种方法是适当降低时钟频率；其次，hold time violation的解决方法与时钟频率无关，主要与时钟抖动和组合逻辑延时有关；最后，setup time是指数据在有效时钟沿来临之前需要保持的时间。
