一文最全科普FPGA技术知识

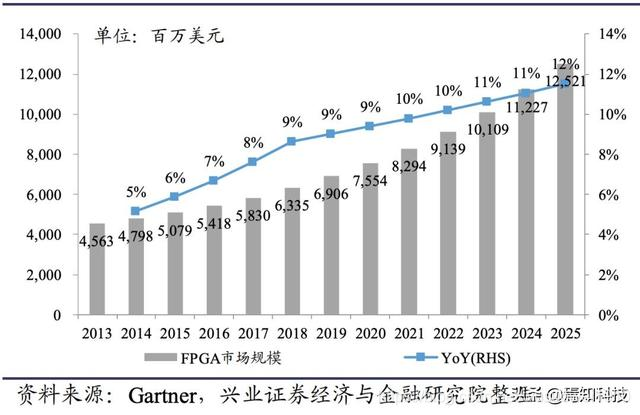

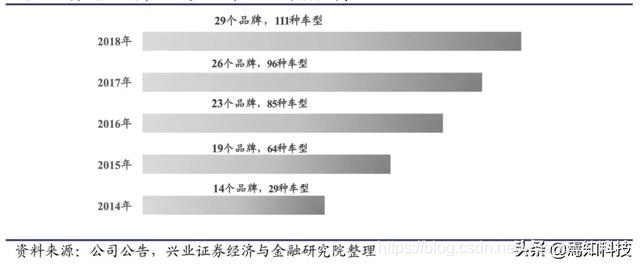

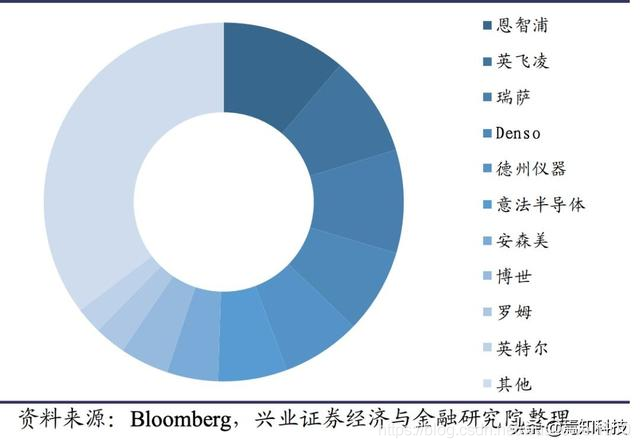

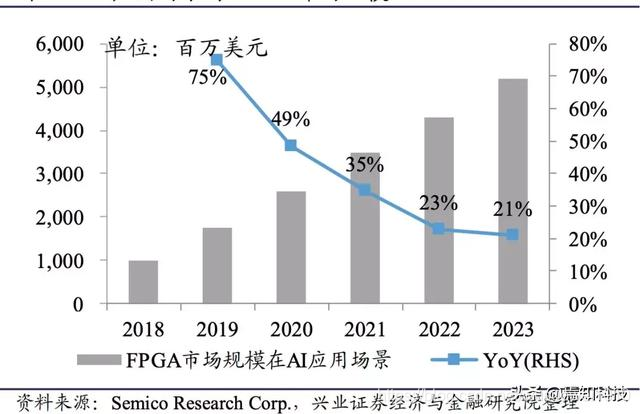

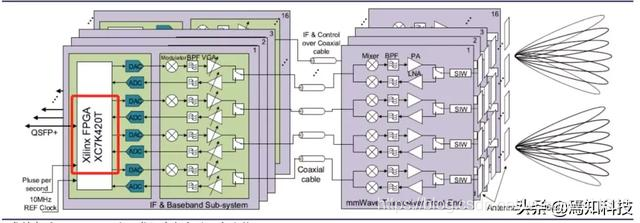

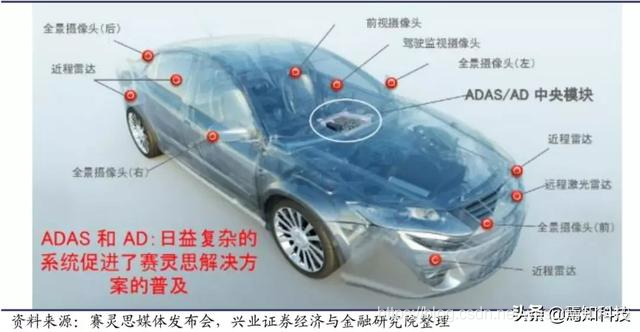

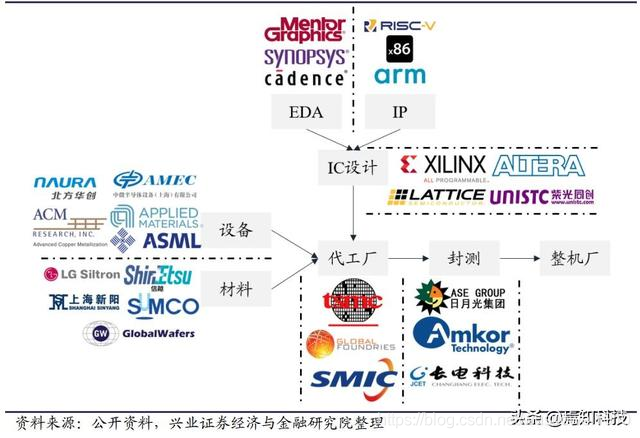

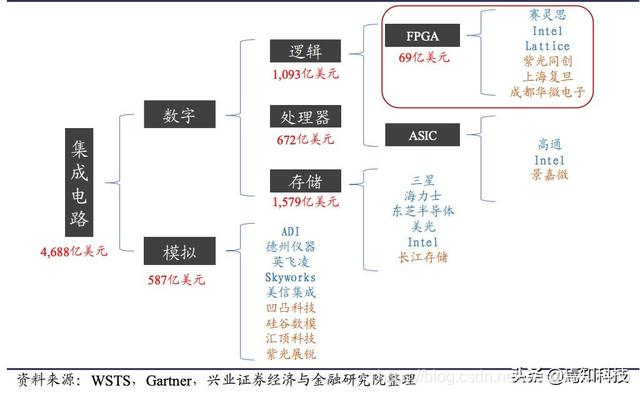

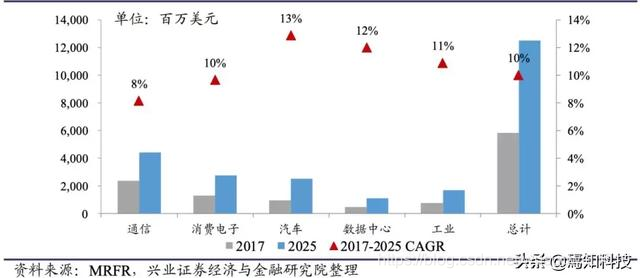

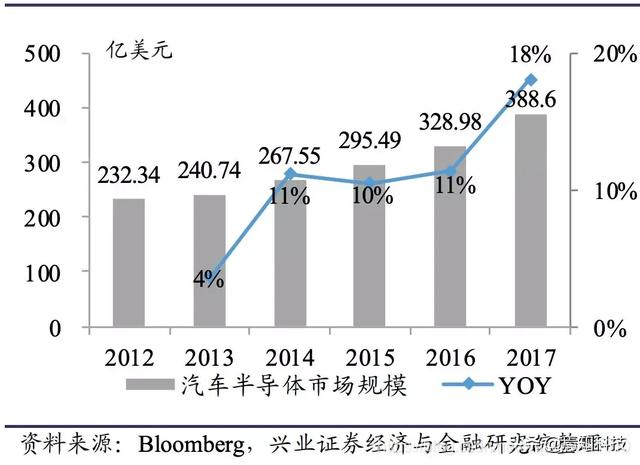

FPGA 是可以先购买再设计的“万能”芯片。FPGA （Field Programmable Gate Array）现场可编程门阵列，是在硅片上预先设计实现的具有可编程特性的集成电路，它能够按照设计人员的需求配置为指定的电路结构，让客户不必依赖由芯片制造商设计和制造的 ASIC 芯片。广泛应用在原型验证、通信、汽车电子、工业控制、航空航天、数据中心等领域。

Altera LUT4 架构

FPGA 硬件三大指标：制程、门级数及 SERDES 速率，配套 EDA 软件工具同样重要。比较 FPGA 产品可以从技术指标入手。从 FPGA 内部结构来看，主要包括：可编程输入/输出单元（I/O）、可编程逻辑块（LC）、 完整的时钟管理（CMT）、嵌入块式 RAM（BRAM）、布线资源、内嵌的底层功能单元和专用硬件模块等。

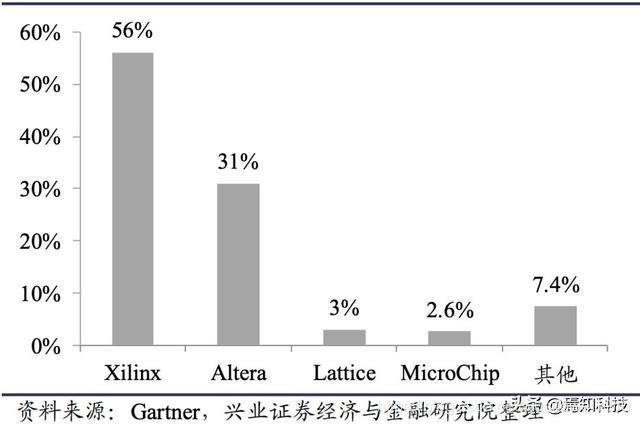

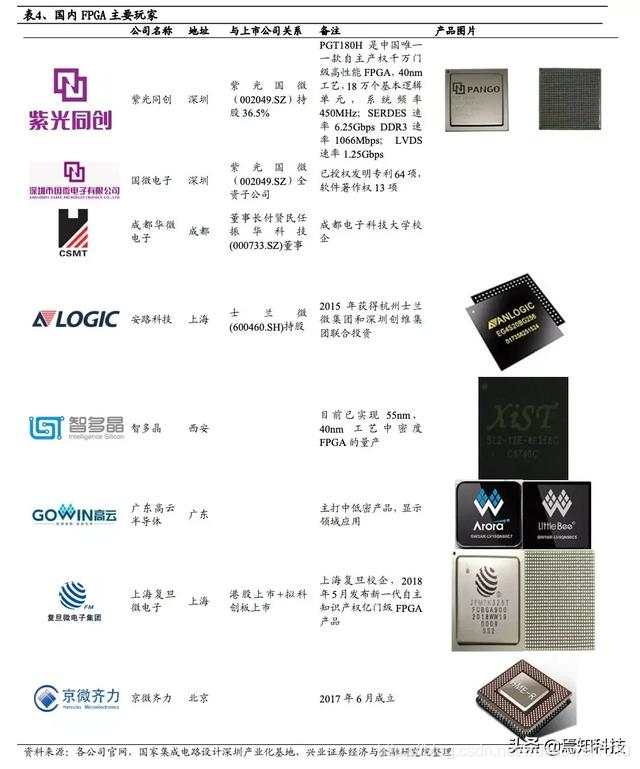

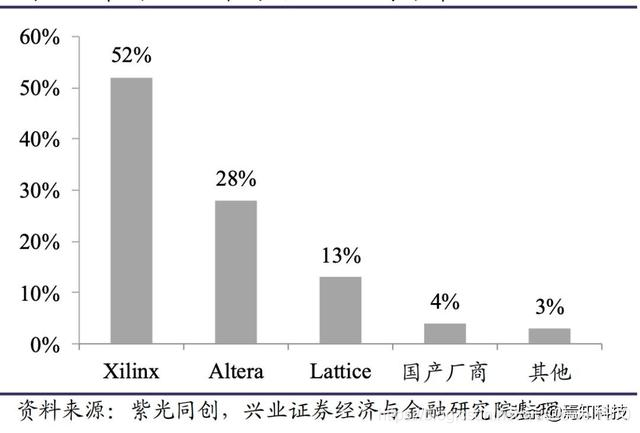

根据赛灵思披露的数据，一个 LUT6 等效 1.6 个 LC，一个 LC 对应几十到上百“门”，1000 万门约等于 10 万 LC，即 100K CLB 级别 FPGA。与 ASIC 不同的是，客户在选购 FPGA 产品不仅考虑硬件参数，配套 EDA 软件的性能也同样重要。目前国内厂商高端产品在硬件性能指标上均与赛灵思高端产品有较大差距。

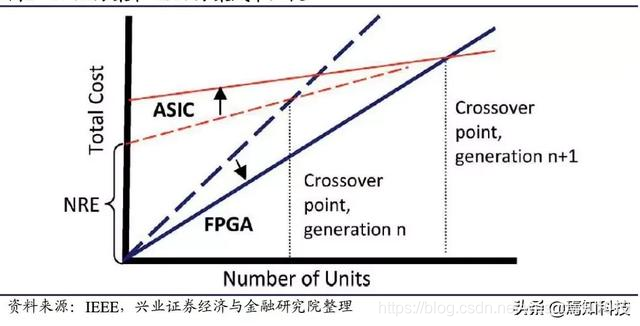

相对于ASIC，FPGA具有3点优势：

1、可编辑，更灵活

2、产品上市时间短，节省了 ASI...
