【FPGA技术概述】FPGA的基本组成单元与可编程逻辑

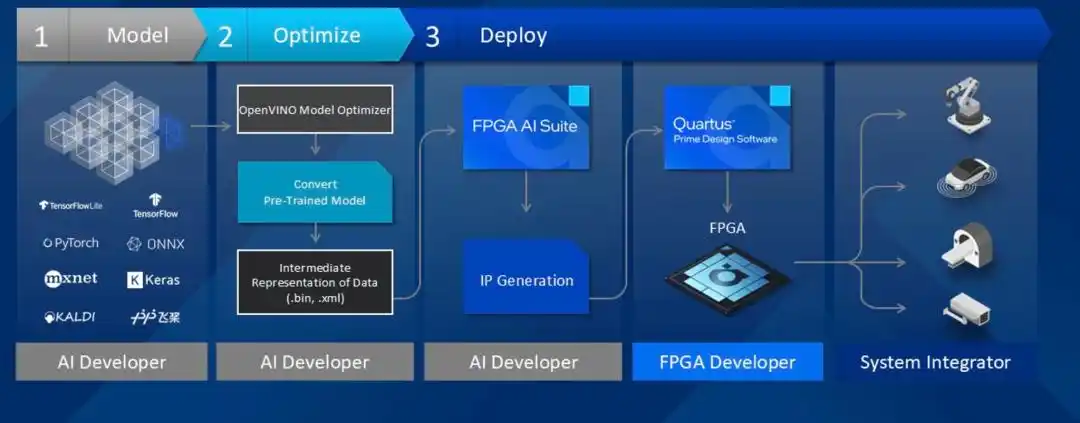

# 1. FPGA技术概述FPGA（Field-Programmable Gate Array）是一种可以通过编程来配置的集成电路。它是由大量的可编程逻辑单元、可编程I/O单元、可编程互连等基本组成单元构成。与传统的ASIC（Application Specific Integrated Circuit）相比，FPGA具有更高的灵活性和可重配置性，可以在不改变硬件的前提下，通过重新编程来实现不同的功能。FPGA的设计和应用涉及到多个领域，包括数字信号处理、图像处理、深度学习等。随着技术的发展，FPGA的应用范围正在不断扩大，其在高性能计算、数据中心、通信设备等领域的影响力也在日益增加。本章将对FPGA技术进行一个基本的概述，包括FPGA的工作原理、基本组成单元、可编程逻辑等基础知识，为后续章节的深入探讨打下坚实的基础。# 2. FPGA的基本组成单元FPGA是由一系列的基本组成单元构成的，其中主要包含可编程逻辑块、可编程I/O块和可编程互连。这些单元共同协作，使得FPGA具有高度的可编程性和灵活性。### 2.1 可编程逻辑块(Logic Block)可编程逻辑块是FPGA的基本组成部分，它在FPGA中负责执行逻辑运算。#### 2.1.1 逻辑块的结构和功能逻辑块通常包括查找表(LUT)，触发器(Flip-Flop)，和多路复用器(MUX)等基本逻辑单元。这些基本逻辑单元的组合使得逻辑块可以执行各种复杂的逻辑运算。- **查找表(LUT)**: LUT是一种存储器，用于实现逻辑运算。在FPGA中，LUT通常用于实现组合逻辑。- **触发器(Flip-Flop)**: Flip-Flop是一种时序逻辑单元，用于存储逻辑状态。- **多路复用器(MUX)**: MUX是一种选择器，用于在多个输入信号中选择一个输出信号。每个逻辑块通常包含几个这样的基本逻辑单元，通过编程可以配置这些单元的连接方式，从而实现特定的逻辑功能。#### 2.1.2 逻辑块的编程和配置逻辑块的编程和配置是通过编程工具完成的。编程工具会将用户编写的硬件描述语言代码转换为对应的逻辑块配置信息。- **硬件描述语言(HDL)**: HDL如VHDL和Verilog是用于描述和建模电子系统的语言，它们用于编写FPGA的逻辑。- **逻辑综合**: 逻辑综合工具将HDL代码转换为逻辑块的配置信息。这个过程涉及到逻辑优化和映射，即将HDL描述的逻辑映射到FPGA可用的逻辑资源上。- **配置**: 配置信息被下载到FPGA中，通过配置逻辑块的LUT，触发器和MUX等单元的连接和功能，实现设计的逻辑功能。### 2.2 可编程I/O块(I/O Block)I/O块是FPGA的另一基本组成部分，它在FPGA中负责与外界电路的接口。#### 2.2.1 I/O块的类型和特性I/O块提供了多种类型的接口，可以支持不同电气标准和协议的信号。- **电气标准**: 如LVCMOS, LVTTL, SSTL, HSTL等，每种标准对应不同的电压等级和信号特性。- **信号协议**: 如SPI, I2C, UART等，信号协议决定了数据的传输方式。- **电压级别**: I/O块支持多种电压级别，以适应不同电路的需求。#### 2.2.2 I/O块的编程和配置I/O块的配置通常在FPGA的设计阶段完成，可以使用图形化的工具或者直接编辑配置文件进行配置。- **配置工具**: 设计人员可以通过图形化的配置工具来设置I/O块的电气标准、信号协议和电压级别。- **配置文件**: 配置文件通常由设计人员编写，包括了对I/O块所有参数的详细设置。### 2.3 可编程互连(Interconnect)互连是连接FPGA内部各个逻辑块和I/O块的网络，它使得FPGA可以灵活地实现复杂的电路设计。#### 2.3.1 互连的结构和功能互连包括了多种类型的线段和开关，如长线、短线、全局线、布线开关等。- **长线**: 长线用于连接较远距离的逻辑块，提供较高的信号传输速度。- **短线**: 短线用于连接相邻或相近的逻辑块，以减少延迟。- **全局线**: 全局线为FPGA提供统一的时钟信号和复位信号。- **布线开关**: 布线开关用于连接不同的线段，实现信号的灵活路由。#### 2.3.2 互连的编程和配置互连的配置也是通过编程工具来完成，设计人员通过指定逻辑块之间的连接来配置互连。- **布线资源**: 布线资源的分配是通过逻辑综合和布局布线工具自动完成的，设计人员只需要指定逻辑块之间的连接关系。- **时序约束**: 在配置互连时，设计人员需要指定时序约束，以确保设计的时序要求得到满足。时序约束包括时钟频率、数据路径延迟等参数。为了更好地理解FPGA的组成单元，我们可以通过一个简单的代码示例来展示逻辑块的配置过程：```verilogmodule simple_logic_block(input wire a,input wire b,output wire c);assign c = a & b; // 这是一个简单的逻辑与门endmodule```这个Verilog代码描述了一个简单的逻辑块，它包含了一个逻辑与门。在实际的FPGA设计中，逻辑块的配置要复杂得多，涉及到多个逻辑块之间的精确连接和时序控制。通过以上对FPGA基本组成单元的深入分析，我们可以看到FPGA的高度灵活性和复杂性。在接下来的章节中，我们将进一步探讨FPGA的可编程逻辑和设计流程，以及FPGA在各个领域的应用和未来趋势。# 3. FPGA的可编程逻辑FPGA作为可编程逻辑器件，其灵活性和高性能吸引了大量设计者的关注。本章节将深入探讨FPGA的可编程逻辑原理，以及在实际应用中的实现过程和优化方法。## 3.1 可编程逻辑的基本原理### 3.1.1 逻辑单元的编程和配置FPGA的核心在于其可编程逻辑单元（Logic Cells 或 Look-Up Tables，LUTs），它们是实现用户定义逻辑功能的基本单元。这些单元能够通过配置存储器进行编程，从而实现多种逻辑功能。- **逻辑单元结构**：每个逻辑单元通常包含一个或多个LUTs，以及触发器（Flip-Flops）和多路复用器（Multiplexers）。LUTs 用于实现基本的逻辑门和简单的组合逻辑功能。触发器则用于实现时序逻辑功能，而多路复用器则用于实现逻辑单元之间的选择和路由。- **编程和配置过程**：FPGA的配置过程涉及到将设计者的逻辑描述转换成一系列的位流（Bitstream），这些位流将被加载到FPGA的配置存储器中。位流的生成通常使用硬件描述语言（HDL）如VHDL或Verilog编写的设计代码，经过综合和布局布线（Place & Route）过程后得到。### 3.1.2 逻辑单元的优化和调试在配置逻辑单元之后，通常需要进行优化和调试以确保设计的性能和可靠性。- **优化目标**：优化的目的可能是减少资源消耗、提高运行速度或降低功耗。优化策略包括逻辑优化（例如逻辑简化、重映射）、时序优化（例如路径平衡、时钟域交叉处理）和资源优化（例如资源共享、管线化）。- **调试方法**：调试通常通过仿真工具进行，在实际硬件中可能需要使用专用的调试硬件和软件。FPGA开发工具通常集成了逻辑分析仪功能，可以观察信号的实时状态并诊断问题。## 3.2 可编程逻辑的应用实例### 3.2.1 逻辑设计的实现过程逻辑设计的实现过程涉及到设计输入、综合、实现和验证等多个步骤。- **设计输入**：使用HDL语言描述所需的逻辑功能，然后通过综合工具将其转换为逻辑门级描述。- **综合过程**：将HDL代码综合成逻辑单元，优化逻辑表达式并映射到FPGA的物理资源上。- **实现步骤**：布局布线是将逻辑网表映射到FPGA的实际物理位置，并生成用于配置FPGA的位流文件。### 3.2.2 逻辑设计的优化方法在逻辑设计中，优化方法的选择取决于特定的应用需求和目标。- **资源优化**：如果资源有限，可以进行资源优化，例如减少使用LUT的数量或复用已有的硬件资源。- **速度优化**：为了提高设计的执行速度，可以优化关键路径，减少逻辑级数，或进行流水线设计。- **功耗优化**：通过减少不必要的切换活动和降低电压等级来减少功耗。以下是逻辑单元配置和逻辑设计实现过程的示例代码块和其逻辑分析：```verilog// Verilog代码示例：一个简单的逻辑单元配置module simple_logic_cell(input wire A,input wire B,output reg Y);always @(A or B) beginY
