基于7系列FPGA的DCI技术的应用

DCI技术概述

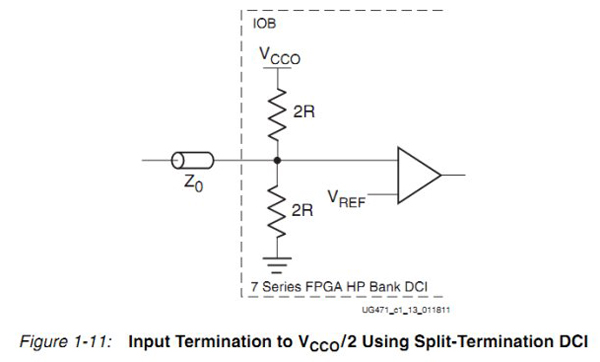

随着FPGA芯片越大而且系统时钟越高，PCB板设计以及结构设计变得越难，随着速率的提高，板间的信号完整性变的非常关键，PCB板上若有关键信号，那么需要进行阻抗匹配，从而避免信号的反射和震荡。公司提供DCI可以在芯片内部进行阻抗匹配，匹配电阻更加接进芯片，可以减少元器件，节省PDB板面积，并且也更方便走线。

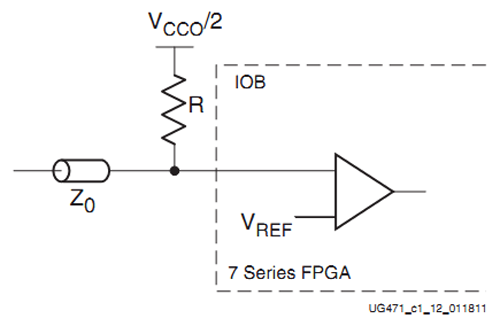

传统的阻抗匹配是在PCB板上端接一个电阻。理想情况下，源端输出阻抗认为是很小的，而接受端的输入阻抗认为是很大，在实际电路中都可以不去考虑，只考虑PCB上的走线，从接收端看过去PCB特征阻抗应该等于端接电阻，这样电流从源端流向接收端才不会导致反射。
