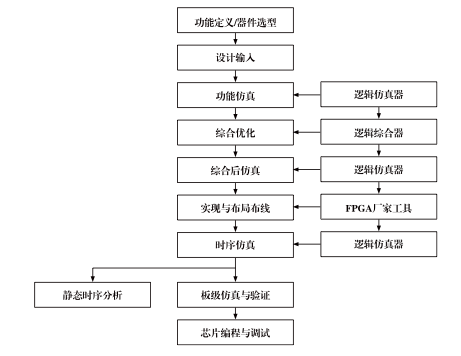

FPGA开发基本流程

FPGA是可编程芯片，因此FPGA的设计方法包括硬件设计和软件设计两部分。硬件包括FPGA芯片电路、 存储器、输入输出接口电路以及其他设备，软件即是相应的HDL程序以及最新才流行的嵌入式C程序。

目前微电子技术已经发展到SOC阶段，即集成系统( )阶段，相对于集成电路(IC)的设计思想有着革命性的变化。SOC是一个复杂的系统，它将一个完整产品的功能集成在一个芯片上，包括核心处理器、存储单元、硬件加速单元以及众多的外部设备接口等，具有设计周期长、实现成本高等特点，因此其设计方法必然是自顶向下的从系统级到功能模块的软、硬件协同设计，达到软、硬件的无缝结合。
