FPGA基本开发设计流程，九个步骤搞定

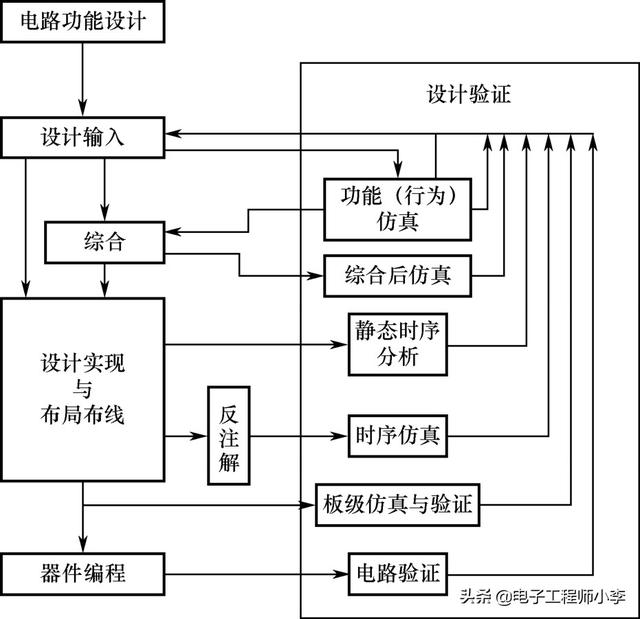

FPGA的设计流程就是利用EDA开发软件和编程工具对FPGA芯片进行开发的过程。FPGA的开发流程一般如图1-10所示，包括电路功能设计、设计输入、功能仿真、综合优化、综合后仿真、实现、布线后仿真、板级仿真以及芯片编程与调试等主要步骤。

图1-10 FPGA开发的一般流程
