SOC FPGA介绍及开发设计流程

目录

一、SoC FPGA简介

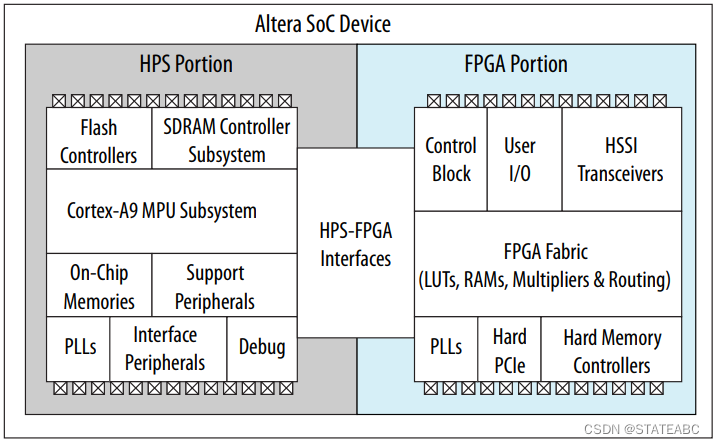

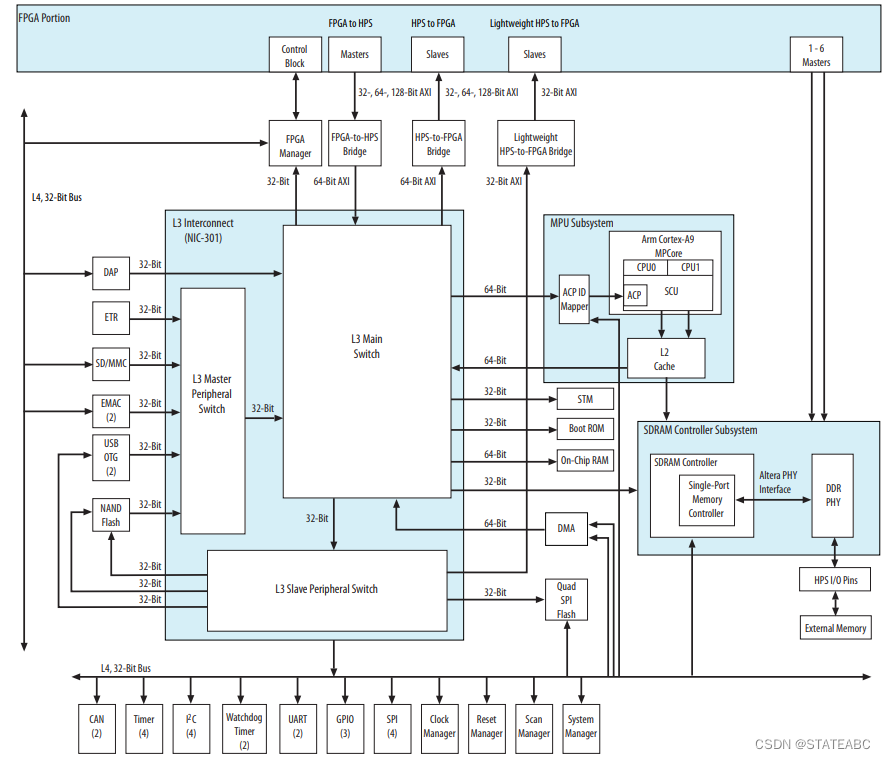

SOC FPGA是在FPGA架构中集成了基于ARM的硬核处理器系统(HPS)，包括处理器、外设和存储器控制器。相较于传统的仅有ARM处理器或 FPGA 的嵌入式芯片，SOC FPGA既拥有ARM处理器灵活高效的数据运算和事务处理能力，又拥有FPGA的高速并行数据处理优势。同时，基于两者独特的片上互联结构，在使用时可以将 FPGA 上的通用逻辑资源经过配置，映射为ARM处理器的一个或多个具有特定功能的外设，并通过高达128位位宽的AXI高速总线进行通信以完成控制命令和高速数据的交互。
