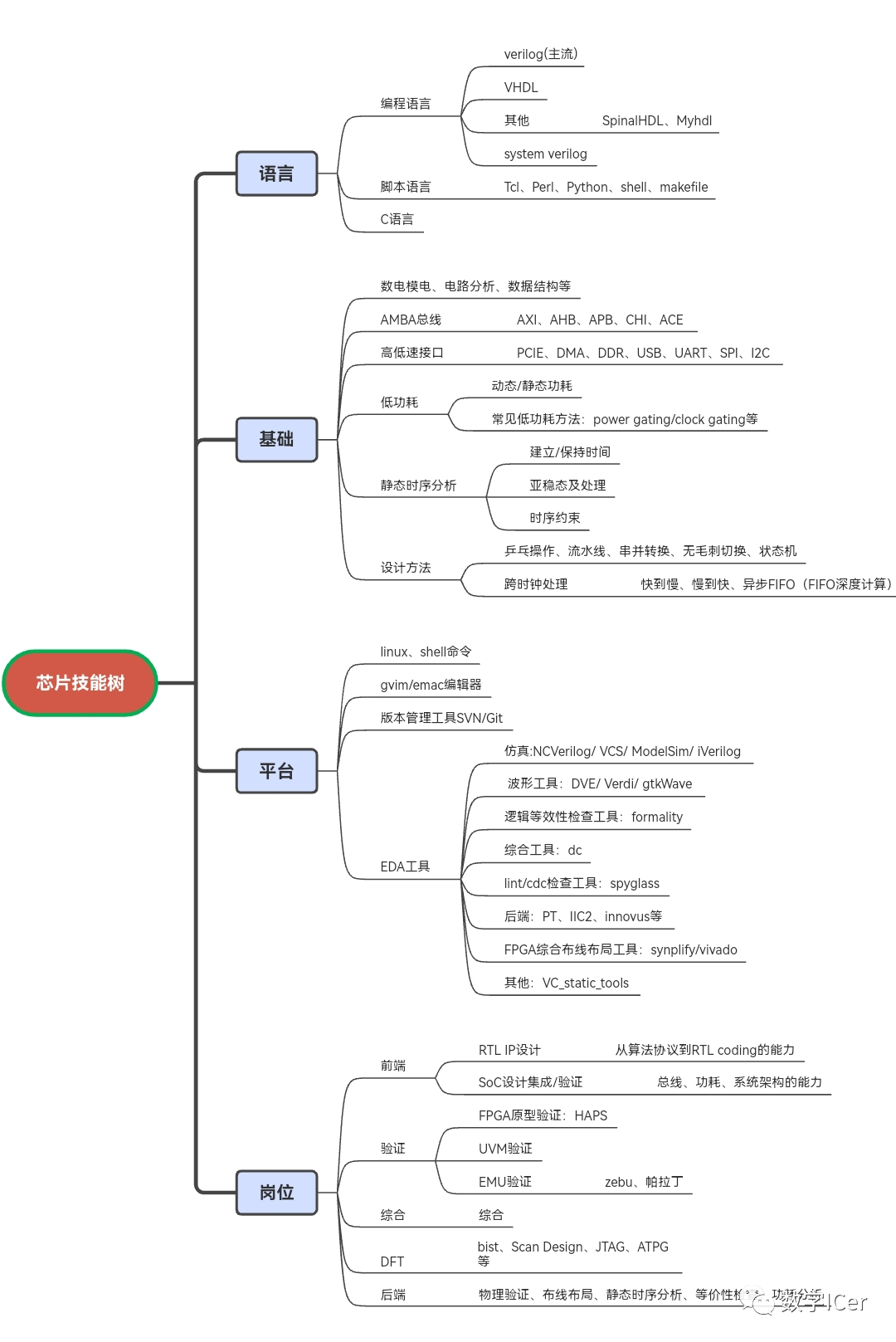

Verilog语言与软件语言最大的区别就是,因为它是用于描述电路的,因此它的写法是非常固定的,因为电路的变化是非常有限的。学习Verilog的时候,很多时候我们并不是在学习这门语言本身,而是学习其对应的电路特征,以及如何对这个电路进行描述。如果心中没有电路,那么你是不可能写好Verilog的。
VHDL语言的严谨性比Verilog要好,不像Verilog中一样存在大量符合语法却永远无法综合的语句。
SpinalHDL、Myhdl等SpinalHDL和Chisel师承一脉,都是基于Scala来进行电路描述。其本质上仍旧是HDL而非HLS,在设计之前依旧需要有清晰的电路结构,只不过是在电路描述上更加方便和快捷而已。
目前有一些公司已经应用于FPGA设计中,ASIC应用还有待探究。
SpinalHDL资料:
https://spinalhdl.github.io/SpinalDoc-RTD/master/index.html
SystemVerilog/SystemC :这两种语言都是为了验证而存在的,掌握基本的验证方法学有助于提高自己的debug效率,SystemVerilog是一种面向对象的语言,其设计的本意是用于搭建验证平台,主流的UVM方法也都是基于SystemVerilog实现的,所以立志成为IC验证工程师的同学,SystemVerilog的深入学习和流行方法论的学习都是必不可少的。
而对于那些只想做IC设计的同学而言,SystemVerilog同样也是值得学习的。且不说本文前面提到的用于提高验证效率的debug方法,即使只是为了做好设计,SystemVerilog也是大有用武之地。很多顶级的IC设计公司内部都开始使用SystemVerilog进行RTL设计了。
由于在SystemVerilog中加入了很多类似always_ff、always_comb等用于显式表明综合电路意图的新语法,代码的可读性更高,综合过程中也减少了歧义,尽可能地保证了综合结果与设计意图的一致性。从另一个角度来说,assertion的加入也极大地提高了代码的debug效率,非常有助于在大规模的数据交互过程中定位到出错的初始点,没有掌握的同学可以多花一些时间学习一下。
-> SV基础知识
脚本语言:Makefile/Perl/Python/ShellMakefile/Perl/Python/Shell都是常用的脚本语言,进行批量修改文本内容,实现自动化操作等,掌握一门得心应手的脚本语言将对工作效率的提升帮助极大。但凡做过一次的事情,就没有必要重复第二次。
-> Perl在IC中的应用
脚本语言:Tcl在IC设计这个领域中,Tcl是一门非常常见的语言。可以用于描述时序和管脚约束文件,UPF信息,也可以用来搭建简单的工作平台。既是很多EDA工具默认支持的脚本语言,也是这些工具配置和输出的文件格式。因此,能够读懂Tcl,掌握Tcl语言的基本语法,就可以帮助更好的使用EDA工具。
-> 从零开始学Tcl
C语言作为基础语言,在验证时,往往需要用到C写的case;
数电模电、电路分析、数据结构、计算机体系架构等
AMBA总线
AXI、AHB、APB、CHI、ACE等;-> AMBA总线
高低速接口
PCIE、DMA、DDR、USB、UART、SPI、I2C、MIPI等-> 总线接口
低功耗设计
动态功耗、静态功耗、常见低功耗设计方法-> 低功耗设计
静态时序分析
建立时间、保持时间、亚稳态及其解决方法、时序约束设计方法
乒乓操作、流水线、串并转换、无毛刺切换、状态机等
跨时钟处理:快到慢、慢到快、异步FIFO(FIFO深度计算)等->时钟切换电路(Glitch-free clock switching circuit)、异步FIFO、同步FIFO、同步和异步FIFO、FIFO深度计算
linux系统:linux、shell常见命令
gvim/emac编辑器:
熟练使用Vim/Emacs,用编程的方式来编程,可以提高效率。
版本管理工具:SVN、Git、p4等版本管理,简而言之,就是一种用于记录和查询文件版本改动的工具;
EDA工具仿真工具:NCVerilog/ VCS/ ModelSim/ iVerilog
以上是比较业界比较主流的仿真工具,其中Icarus Verilog (iVerilog)为开源工具,仿真过程需要了解:
如何指定编译的文件类型;
如何指定编译文件清单;
如何指定索引目录;
如何指定仿真精度;
如何指定临时的宏变量;
如何指定语法检查的严苛等级;
如何混合编译由多种语言写成的工程;
如何调用不同波形生成工具的pli接口;
如何配合SDF反标进行后仿等;-> 芯片后仿及SDF反标、VCS实用技巧、开源verilog仿真工具iverilog+GTKWave
波形查看工具:DVE/ Verdi/ gtkWave
以上是业界比较主流的波形查看工具,所有的波形查看器都必须支持标准波形文件*.vcd格式,但是由于*.vcd格式的存储性能并不好,冗余信息过多,所以各波形查看工具都纷纷推出了自己支持的波形文件格式,如DVE的*.vpd,Verdi的*.fsdb,ModelSim的*.wlf;
gtkWave也是跨平台的,而且简单易用,支持*.vcd标准格式,同时支持高性能压缩格式*.lxt和*.fst,gtkWave自带vcd转fst的转换器;
通常几G左右的*.vcd格式波形转换为*.vpd格式后只有几十MB左右,而转换为*.fsdb后通常会更小,因此将标准波形文件*.vcd转换为其他压缩格式更加有利于数据备份。
逻辑等效性检查工具:formality-> 形式验证与formality基本流程
从功能上对综合后的网表进行验证,常用的就是等价性检查方法,以功能验证后的HDL设计为参考,对比综合后的网表功能,他们是否在功能上存在等价性。这样做是为了保证在逻辑综合过程中没有改变原先HDL描述的电路功能。
综合工具:dc ->DC综合
逻辑综合就是将HDL代码翻译成门级网表netlist;
lint/cdc检查工具:spyglass -> SpyGlass安装教程、spyglass 基础操作、spyglass 常见错误lint
后端:PT、IIC2、innovus等
FPGA综合布线布局工具:synplify/vivado->
->synplify 基础操作、基于synplify+vivado生成bitfile
其他:VC_static_tools ->VC_static Tools安装教程
RTL IP设计:从算法协议到RTL coding的能力;
SoC设计集成/验证:总线、功耗、系统架构的能力;
SOC侧重将IP,模块集成形成一个系统,所以片上互联总线和外设接口是掌握的重点。片内互联总线一般是AMBA总线。外设接口又分为低速接口和高速接口,其中低速接口包括I2C,UART,SPI等,高速接口包括SATA,USB,PCIE,DDR等;
FPGA原型验证:HAPS -> HAPS®-100原型系统、芯片验证技术 |HAPS与高性能ASIC原型验证
UVM验证:SV、UVM主流验证方法学 ->UVM芯片验证
EMU验证:zebu、帕拉丁 -> 芯片验证应用|基于ZeBu平台的虚拟主机应用方案
逻辑综合就是将HDL代码翻译成门级网表netlist;
Static Timing Analysis(STA),静态时序分析,它主要是在时序上对电路进行验证,检查电路是否存在建立时间(setup time)和保持时间(hold time)的违例(violation),一个寄存器出现这两个时序违例时,是没有办法正确采样数据和输出数据的,所以以寄存器为基础的数字芯片功能肯定会出现问题。
Design ForTest,可测性设计。芯片内部往往都自带测试电路,DFT的目的就是在设计的时候就考虑将来的测试。DFT的常见方法就是,在设计中插入扫描链,将非扫描单元(如寄存器)变为扫描单元;如bist、Scan Design、JTAG、ATPG等;
物理验证、布线布局、静态时序分析、等价性检查、功耗分析
