实时时钟系统设计

作者：李西锐  校对：陆辉

RTC（real time clock）实时时钟，在电脑、手机等电子产品中都有，应用较多。它的主要作用就是，在产品断电之后，时间还可以继续走数。这样我们在重新使用电子产品时，时间仍然正确。芯片本身可以通过纽扣电池供电，接下来我们一起学习一下RTC的驱动。

此次，RTC用到的主芯片为DS1302，优点为控制简单，接下来我们一起了解一下芯片的特性以及控制。

一、芯片特征

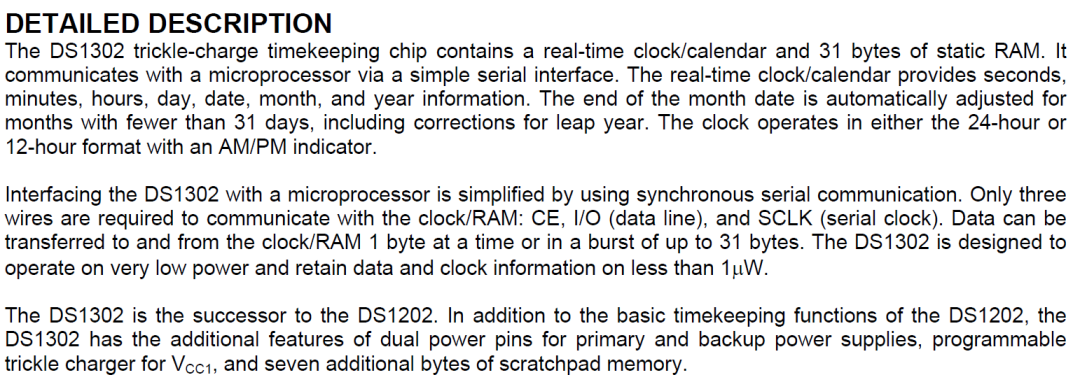

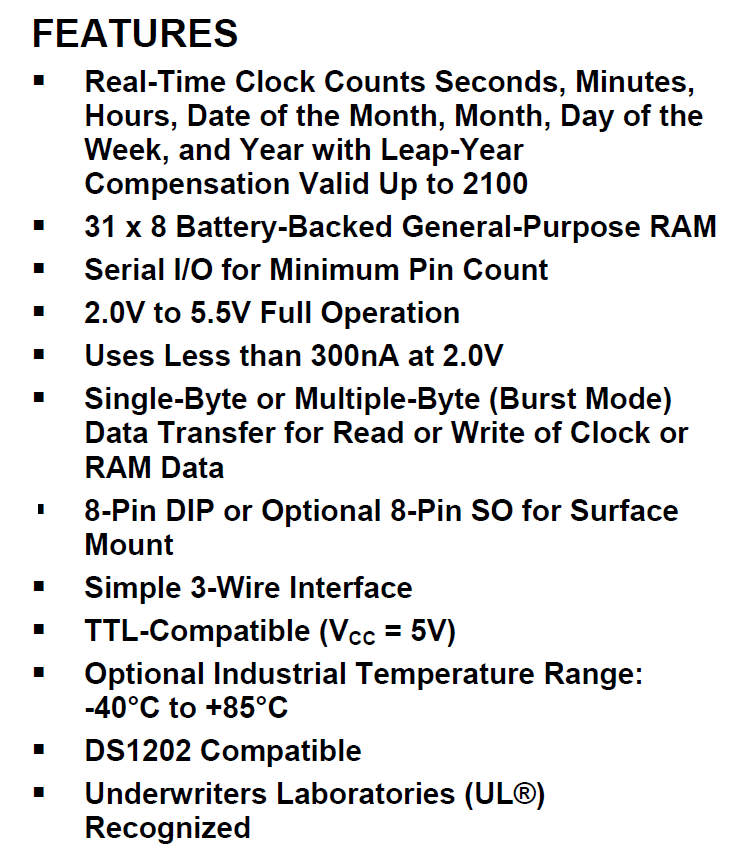

在官方文档中，给出了以下重要特点描述：

1、实时时钟系统可以计数时、分、秒、日、月、星期、区分闰年平年的年份等，最多支持2100年。

2、有31*8bit的存储容量的RAM。

3、实时时钟系统或者RAM的读写，可以单字节或者多字节（突发模式）进行数据传输。

在芯片计时过程中，可以准确的计出时分秒等，还有每个月各有多少天。有30、31、28、29天的区分，年份有闰年平年的区分。小时有12小时制和24小时制。有AM和PM的区分。

芯片的控制是通过CE、I/O（data line）和SCLK。数据线可以一次传输1字节或者31字节。

二、端口

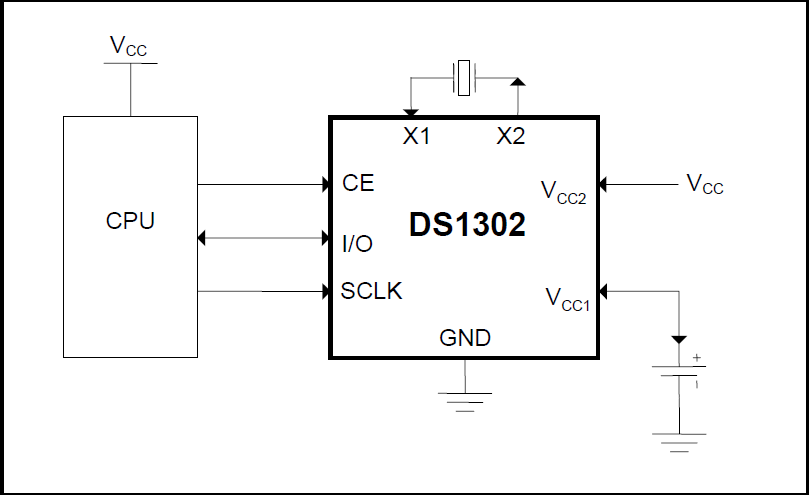

图中的MCU在此时是指的我们的FPGA，那么，FPGA与芯片进行数据交互时，是通过三个串行线进行的，并且I/O为双端口类型。芯片的端口中，除了三个主控端口（CE、I/O、SCLK）外，还有X1和X2。

这两个端口为晶振接口，芯片需要一个外挂晶振来提供时钟，以便用来计时。VCC1和VCC2为两路电源，其中VCC2为板卡提供的电源，VCC1为纽扣电池供电。供电关系会在下面的管脚说明里面进行讲解。

GND为电源地。

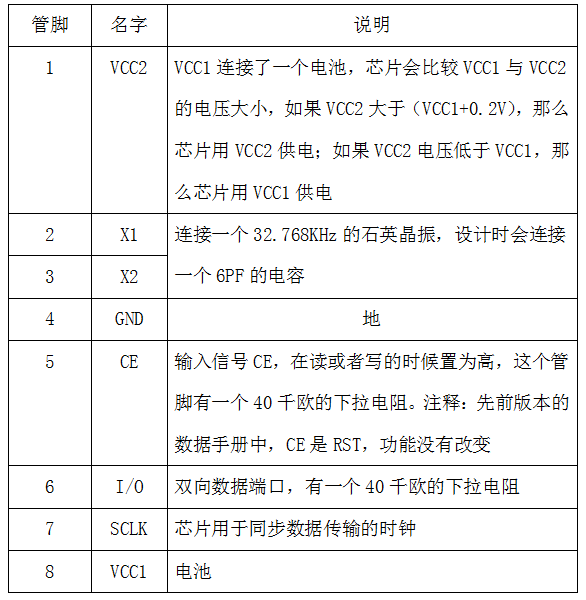

三、管脚说明

四、命令格式

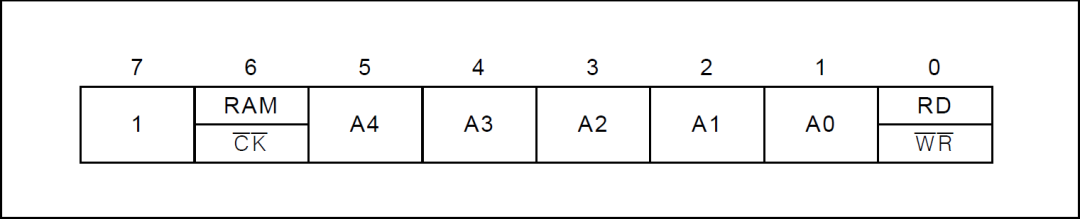

下图展示了命令字节，一个命令字节由数据的发送者决定。最高位必须为1，如果是0，将禁止向芯片写数据。bit6如果是0将与实时时钟系统通信，如果是1将与RAM通信。bit1到bit5为寄存器地址；bit0如果为0为写操作，1为读操作。

五、读写控制

首先是写操作，在8个SCLK时钟周期内，主机发送一个写命令字节，数据输入在接下来的8个SCLK时钟的上升沿，数据开始为bit0，也就是说，数据在发送时，从低位开始发送。

数据读操作，在8个SCLK时钟周期内，主机发送一个读命令，数据输出在接下来的8个SCLK时钟下降沿。第一个数据bit出现在命令字节最后一个bit被写入之后的第一个下降沿。通常数据传输需要在CE为高时。读数据时，也是从低位开始。

六、接口协议

基于芯片的读写方式，我们可以使用SPI协议进行数据读写，那么接下来我们介绍一下SPI协议。

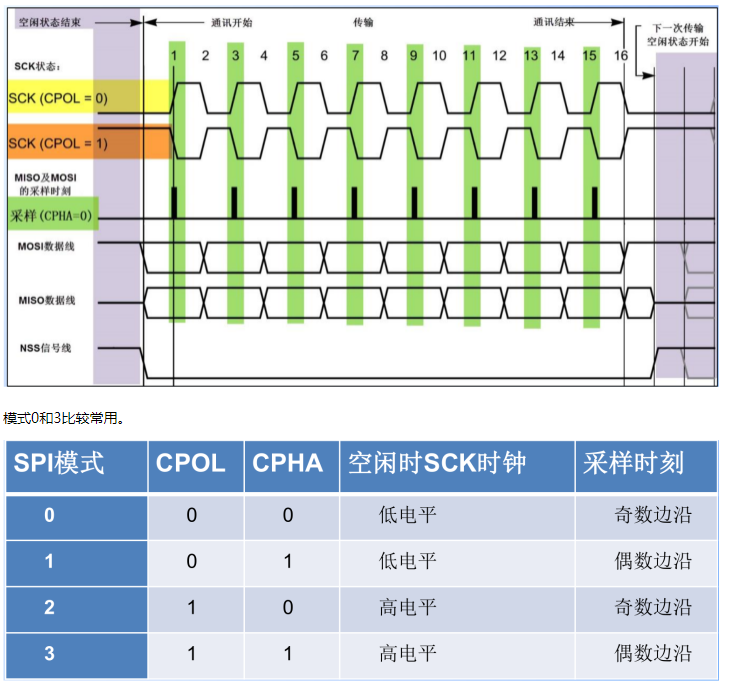

SPI协议有四种模式，如下图：

SPI的四种模式是按照其时钟极性（CPOL）和时钟相位（CPHA）共同决定的，CPOL=0，即SCLK=0，表示SCLK时钟信号线在空闲状态时的电平为低电平，因此有效状态为高电平。CPHA=0，即表示在时钟的第一个岩信号进行采样。CPOL和CPHA共有四种组合，固有四种通信模式。

SPI为主从模式，在通信线上，需要4通信线：

CS – 从设备使能信号，由主设备控制

SCL – 时钟信号，由主设备产生

MISO – 主设备数据输入，从设备数据输出

MOSI – 主设备数据输出，从设备数据输入

但是，一般为了节省资源，会使用3跟通信线，分别为CE、SCL、SDA。其中SDA为双端口。数据的输出和输入都使用这条线。

在我们的DS1302时序图中，读写时序跟SPI的第一种模式一样，所以我们在写代码的时候可以使用SPI协议去写。

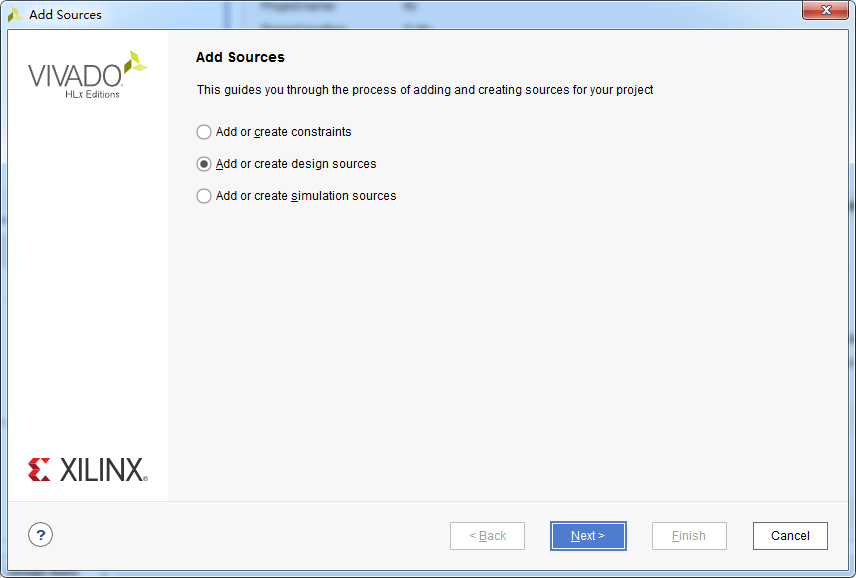

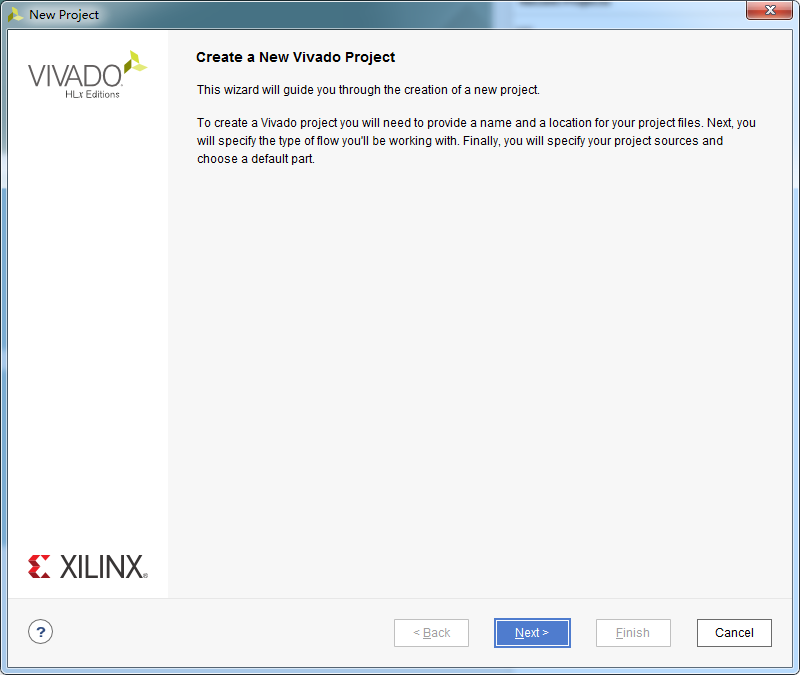

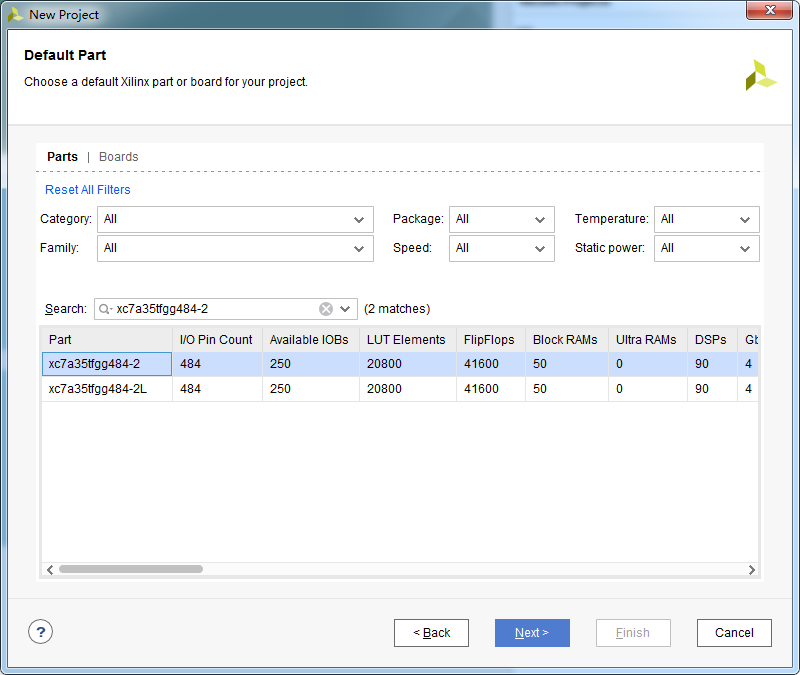

接下来我们开始新建工程写代码。

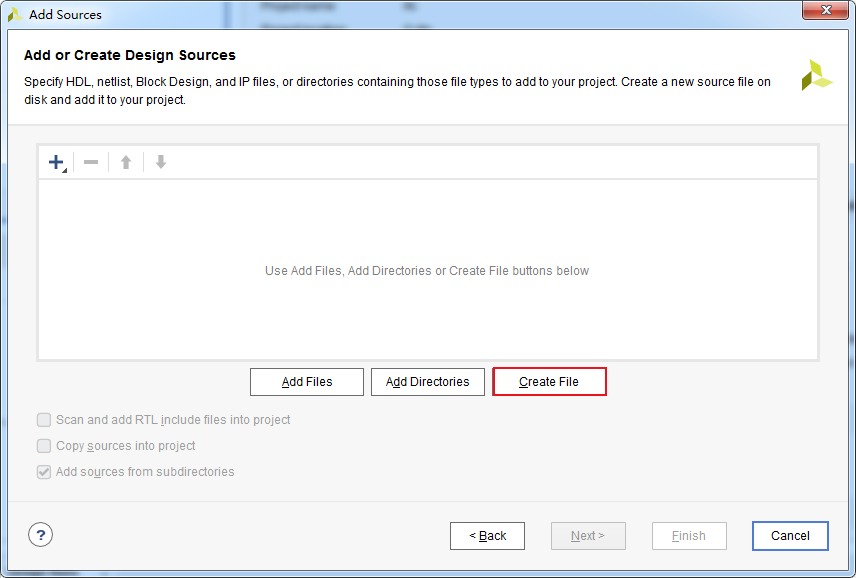

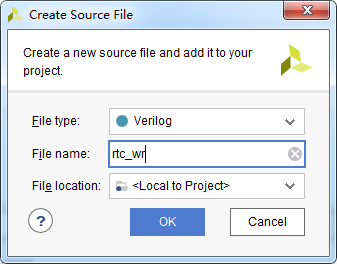

新建文件，按照写时序，通过线性序列机写出写模块。

代码如下：

1 module rtc_wr(2 3 input wire clk,4 input wire rst_n,5 6 input wire wr_en,7 input wire [7:0] wr_addr,8 input wire [7:0] wr_data,9 10 output wire wr_done,11 output reg wr_scl,12 output reg wr_sda,13 output reg wr_ce14 );1516 parameter f_clk = 50_000_000;17 parameter f = 100_000;18 parameter t = f_clk / f / 2;19 20 reg [13:0] cnt; 2122 always @ (posedge clk, negedge rst_n)23 begin24 if(rst_n == 1b0)25 cnt <= 14d0;26 else if(wr_en)27 begin28 if(cnt == 33 * t - 1)29 cnt <= 14d0;30 else31 cnt <= cnt + 1b1;32 end33 else34 cnt <= 14d0;35 end36 37 always @ (posedge clk, negedge rst_n)38 begin39 if(rst_n == 1b0)40 begin41 wr_scl <= 1b0;42 wr_sda <= 1b0;43 wr_ce <= 1b0;44 end45 else if(wr_en)46 case(cnt)47 0 : begin wr_ce <= 1b1; wr_sda <= wr_addr[0]; end48 1 * t - 1 : begin wr_scl <= 1b1; end49 2 * t - 1 : begin wr_scl <= 1b0; wr_sda <= wr_addr[1]; end50 3 * t - 1 : begin wr_scl <= 1b1; end51 4 * t - 1 : begin wr_scl <= 1b0; wr_sda <= wr_addr[2]; end52 5 * t - 1 : begin wr_scl <= 1b1; end53 6 * t - 1 : begin wr_scl <= 1b0; wr_sda <= wr_addr[3]; end54 7 * t - 1 : begin wr_scl <= 1b1; end55 8 * t - 1 : begin wr_scl <= 1b0; wr_sda <= wr_addr[4]; end56 9 * t - 1 : begin wr_scl <= 1b1; end57 10* t - 1 : begin wr_scl <= 1b0; wr_sda <= wr_addr[5]; end58 11* t - 1 : begin wr_scl <= 1b1; end59 12* t - 1 : begin wr_scl <= 1b0; wr_sda <= wr_addr[6]; end60 13* t - 1 : begin wr_scl <= 1b1; end61 14* t - 1 : begin wr_scl <= 1b0; wr_sda <= wr_addr[7]; end62 15* t - 1 : begin wr_scl <= 1b1; end63 16* t - 1 : begin wr_scl <= 1b0; wr_sda <= wr_data[0]; end64 17* t - 1 : begin wr_scl <= 1b1; end65 18* t - 1 : begin wr_scl <= 1b0; wr_sda <= wr_data[1]; end66 19* t - 1 : begin wr_scl <= 1b1; end67 20* t - 1 : begin wr_scl <= 1b0; wr_sda <= wr_data[2]; end68 21* t - 1 : begin wr_scl <= 1b1; end69 22* t - 1 : begin wr_scl <= 1b0; wr_sda <= wr_data[3]; end70 23* t - 1 : begin wr_scl <= 1b1; end71 24* t - 1 : begin wr_scl <= 1b0; wr_sda <= wr_data[4]; end72 25* t - 1 : begin wr_scl <= 1b1; end73 26* t - 1 : begin wr_scl <= 1b0; wr_sda <= wr_data[5]; end74 27* t - 1 : begin wr_scl <= 1b1; end75 28* t - 1 : begin wr_scl <= 1b0; wr_sda <= wr_data[6]; end76 29* t - 1 : begin wr_scl <= 1b1; end77 30* t - 1 : begin wr_scl <= 1b0; wr_sda <= wr_data[7]; end78 31* t - 1 : begin wr_scl <= 1b1; end79 32* t - 1 : begin wr_scl <= 1b0; wr_ce <= 1b0; end80 default : ;81 endcase82 end83 84 assign wr_done = (cnt == 33 * t - 1) ? 1b1 : 1b0;85 86 endmodule同样的方式，新建文件读模块以及控制模块，代码如下：1 module rtc_rd(2 3 input wire clk,4 input wire rst_n,5 6 input wire rd_en,7 input wire [7:0] rd_addr,8 input wire SDA,9 10 output wire rd_done,11 output reg [7:0] rd_data,12 output reg rd_sda,13 output reg rd_scl,14 output reg rd_ce,15 output reg o_en16 );1718 parameter f_clk = 50_000_000;19 parameter f = 100_000;20 parameter t = f_clk / f / 2;21 22 reg [13:0] cnt; 2324 always @ (posedge clk, negedge rst_n)25 begin26 if(rst_n == 1b0)27 cnt <= 14d0;28 else if(rd_en)29 begin30 if(cnt == 33 * t - 1)31 cnt <= 14d0;32 else33 cnt <= cnt + 1b1;34 end35 else36 cnt <= 14d0;37 end3839 always @ (posedge clk, negedge rst_n)40 begin41 if(rst_n == 1b0)42 begin43 rd_data <= 8d0;44 rd_scl <= 1b0;45 rd_sda <= 1b0;46 rd_ce <= 1b0;47 o_en <= 1b1;48 end49 else if(rd_en)50 case(cnt)51 0 : begin rd_ce <= 1b1; rd_sda <= rd_addr[0]; o_en <= 1b1;end52 1 * t - 1 : begin rd_scl <= 1b1; end53 2 * t - 1 : begin rd_scl <= 1b0; rd_sda <= rd_addr[1]; end54 3 * t - 1 : begin rd_scl <= 1b1; end55 4 * t - 1 : begin rd_scl <= 1b0; rd_sda <= rd_addr[2]; end56 5 * t - 1 : begin rd_scl <= 1b1; end57 6 * t - 1 : begin rd_scl <= 1b0; rd_sda <= rd_addr[3]; end58 7 * t - 1 : begin rd_scl <= 1b1; end59 8 * t - 1 : begin rd_scl <= 1b0; rd_sda <= rd_addr[4]; end60 9 * t - 1 : begin rd_scl <= 1b1; end61 10* t - 1 : begin rd_scl <= 1b0; rd_sda <= rd_addr[5]; end62 11* t - 1 : begin rd_scl <= 1b1; end63 12* t - 1 : begin rd_scl <= 1b0; rd_sda <= rd_addr[6]; end64 13* t - 1 : begin rd_scl <= 1b1; end65 14* t - 1 : begin rd_scl <= 1b0; rd_sda <= rd_addr[7]; end66 15* t - 1 : begin rd_scl <= 1b1; end67 16* t - 1 : begin rd_scl <= 1b0; o_en <= 1b0; end68 17* t - 1 : begin rd_scl <= 1b1; rd_data[0] <= SDA; end69 18* t - 1 : begin rd_scl <= 1b0; end70 19* t - 1 : begin rd_scl <= 1b1; rd_data[1] <= SDA; end71 20* t - 1 : begin rd_scl <= 1b0; end 72 21* t - 1 : begin rd_scl <= 1b1; rd_data[2] <= SDA; end73 22* t - 1 : begin rd_scl <= 1b0; end 74 23* t - 1 : begin rd_scl <= 1b1; rd_data[3] <= SDA; end75 24* t - 1 : begin rd_scl <= 1b0; end 76 25* t - 1 : begin rd_scl <= 1b1; rd_data[4] <= SDA; end77 26* t - 1 : begin rd_scl <= 1b0; end 78 27* t - 1 : begin rd_scl <= 1b1; rd_data[5] <= SDA; end79 28* t - 1 : begin rd_scl <= 1b0; end 80 29* t - 1 : begin rd_scl <= 1b1; rd_data[6] <= SDA; end81 30* t - 1 : begin rd_scl <= 1b0; end 82 31* t - 1 : begin rd_scl <= 1b1; rd_data[7] <= SDA; end83 32* t - 1 : begin rd_scl <= 1b0; rd_ce <= 1b0; o_en <= 1b1; end84 default : ;85 endcase86 end87 88 assign rd_done = (cnt == 33 * t - 1) ? 1b1 : 1b0;89 90 endmodule

在读写模块中，按照框架设计，计数器必须在使能有效的条件下进行，所以，在写计数器时，必须判断使能信号。

控制模块如下：

1 module rtc_ctrl(2 3 input wire clk,4 input wire rst_n,5 6 //wr7 input wire wr_done,8 input wire wr_scl,9 input wire wr_sda,10 input wire wr_ce,11 output reg wr_en,12 output reg [7:0] wr_addr,13 output reg [7:0] wr_data,14 15 //rd16 input wire rd_done,17 input wire rd_scl,18 input wire rd_sda,19 input wire rd_ce,20 input wire [7:0] rd_data,21 output reg rd_en,22 output reg [7:0] rd_addr,23 24 output reg SCL,25 output reg SDA,26 output reg CE,27 output reg [7:0] s, 28 output reg [7:0] m,29 output reg [7:0] h30 );31 32 parameter t = 1_000_000;33 34 reg [19:0] cnt;35 reg [2:0] state;36 37 always @ (posedge clk, negedge rst_n)38 begin39 if(rst_n == 1b0)40 begin41 wr_en <= 1b0;42 wr_addr <= 8d0;43 wr_data <= 8d0;44 rd_en <= 1b0;45 rd_addr <= 8d0;46 SCL <= 1b0;47 SDA <= 1b0;48 CE <= 1b0;49 s <= 8d0;50 m <= 8d0;51 h <= 8d0;52 cnt <= 20d0;53 state <= 3d0;54 end55 else56 case(state)57 3d0 : begin 58 if(wr_done)59 state <= 3d1;60 else61 begin62 SCL <= wr_scl;63 SDA <= wr_sda;64 CE <= wr_ce;65 wr_addr <= 8h80;66 wr_data <= 8h30;67 wr_en <= 1b1;68 end69 end70 3d1 : begin 71 if(wr_done)72 state <= 3d2;73 else74 begin75 SCL <= wr_scl;76 SDA <= wr_sda;77 CE <= wr_ce;78 wr_addr <= 8h82;79 wr_data <= 8h12;80 wr_en <= 1b1;81 end82 end83 3d2 : begin 84 if(wr_done)85 begin86 state <= 3d3;87 wr_en <= 1b0;88 end89 else90 begin91 SCL <= wr_scl;92 SDA <= wr_sda;93 CE <= wr_ce;94 wr_addr <= 8h84;95 wr_data <= 8h23;96 wr_en <= 1b1;97 end98 end99 3d3 : begin100 if(rd_done)101 begin102 state <= 3d4;103 s <= {1b0,rd_data[6:0]};104 end105 else106 begin107 SCL <= rd_scl;108 SDA <= rd_sda;109 CE <= rd_ce;110 rd_addr <= 8h81;111 rd_en <= 1b1;112 state <= 3d3;113 end114 end115 3d4 : begin116 if(rd_done)117 begin118 state <= 3d5;119 m <= rd_data;120 end121 else122 begin123 SCL <= rd_scl;124 SDA <= rd_sda;125 CE <= rd_ce;126 rd_addr <= 8h83;127 rd_en <= 1b1;128 state <= 3d4;129 end130 end131 3d5 : begin132 if(rd_done)133 begin134 state <= 3d6;135 h <= rd_data;136 rd_en <= 1b0;137 end138 else139 begin140 SCL <= rd_scl;141 SDA <= rd_sda;142 CE <= rd_ce;143 rd_addr <= 8h85;144 rd_en <= 1b1;145 state <= 3d5;146 end147 end148 3d6 : begin 149 if(cnt == t - 1)150 begin151 state <= 3d3;152 cnt <= 20d0;153 end154 else155 begin156 state <= 3d6;157 cnt <= cnt + 1b1;158 end159 end160 endcase161 end162163 endmodule

在控制模块中，我们前三个状态要把时间的初值写进芯片，比如我们写入时分秒，那么我们需要按照手册给出相应的命令。

在这里我们需要解释一下小时的数据格式。BIT7如果为0代表使用的是24小时制，如果为1代表使用的是12小时制。BIT6恒为0。BIT5，如果是12小时制，0代表上午，1代表下午，如果是24小时制，BIT5和BIT4共同组成了小时的十位。BIT3到BIT0为小时的个位。

顶层模块代码如下：

1 module RTC( //real time clock2 3 input wire clk,4 input wire rst_n,5 6 output wire SCL,7 inout wire SDA,8 output wire CE,9 10 output wire [5:0] sel,11 output wire [7:0] seg12 );13 14 wire wr_en;15 wire [7:0] wr_addr;16 wire [7:0] wr_data;17 wire wr_done;18 wire wr_scl;19 wire wr_sda;20 wire wr_ce;21 wire rd_en;22 wire [7:0] rd_addr;23 wire rd_done;24 wire [7:0] rd_data;25 wire rd_sda;26 wire rd_scl;27 wire rd_ce;28 wire o_en;29 wire o_buf;30 wire [7:0] s;31 wire [7:0] m;32 wire [7:0] h;33 34 rtc_wr rtc_wr_inst(35 36 .clk (clk),37 .rst_n (rst_n),38 39 .wr_en (wr_en),40 .wr_addr (wr_addr),41 .wr_data (wr_data),42 43 .wr_done (wr_done),44 .wr_scl (wr_scl),45 .wr_sda (wr_sda),46 .wr_ce (wr_ce)47 );48 49 rtc_rd rtc_rd_inst(50 51 .clk (clk),52 .rst_n (rst_n),53 54 .rd_en (rd_en),55 .rd_addr (rd_addr),56 .SDA (SDA),57 58 .rd_done (rd_done),59 .rd_data (rd_data),60 .rd_sda (rd_sda),61 .rd_scl (rd_scl),62 .rd_ce (rd_ce),63 .o_en (o_en)64 );65 66 rtc_ctrl rtc_ctrl_inst(67 68 .clk (clk),69 .rst_n (rst_n),70 71 //wr72 .wr_done (wr_done),73 .wr_scl (wr_scl),74 .wr_sda (wr_sda),75 .wr_ce (wr_ce),76 .wr_en (wr_en),77 .wr_addr (wr_addr),78 .wr_data (wr_data),79 80 //rd81 .rd_done (rd_done),82 .rd_scl (rd_scl),83 .rd_sda (rd_sda),84 .rd_ce (rd_ce), 85 .rd_data (rd_data),86 .rd_en (rd_en),87 .rd_addr (rd_addr),88 89 .SCL (SCL),90 .SDA (o_buf),91 .CE (CE),92 .s (s), //数码管数据93 .m (m),94 .h (h)95 );96 97 assign SDA = (o_en) ? o_buf : 1hz;98 99 seven_tube_driver seven_tube_driver_inst(100 101 .clk (clk),102 .rst_n (rst_n),103 .s (s),104 .m (m),105 .h (h),106 107 .sel (sel),108 .seg (seg)109 );110 111 endmodule

在这里需要大家注意的是三态门的编写。

作为输入时，将数据线置为高祖态。

仿真代码如下：

1 `timescale 1ns / 1ps2 3 module rtc_tb;4 5 reg clk;6 reg rst_n;7 8 wire SCL;9 wire SDA;10 wire CE;11 12 wire [5:0] sel;13 wire [7:0] seg;1415 initial begin16 clk = 0; 17 rst_n = 0;18 #105;19 rst_n = 1;20 #100000;21 $stop;22 end23 24 always #10 clk = ~clk;25 26 RTC RTC_inst( //real time clock27 28 .clk (clk),29 .rst_n (rst_n),30 31 .SCL (SCL),32 .SDA (SDA),33 .CE (CE),34 35 .sel (sel),36 .seg (seg)37 );3839 endmodule

仿真图如下：

前三个状态，分别写入了时分秒等数据，3 4 5三个状态分别是读时分秒的状态，最后一个状态是做的延时，在一秒时间内，读出的数据是没有变化的，因此我们可以减少读操作的频率来降低工作频率。在rd_done信号拉高时，可以看到时分秒都有数据被赋值，及读出正常。
